迫击炮发射原理及优缺点分析
【摘要】：图3-1炮口装填迫击炮弹2.优缺点迫击炮武器系统具有以下优点: 结构简单, 质量轻, 机动性好。由于迫击炮弹从炮口装填, 迫击发火, 射击时无须开关炮闩, 因而发射速度较快。迫击炮的射速每分钟可达几十发。由于迫击炮武器系统的上述优点, 在现代高技术战争中, 迫击炮武器系统仍然是不可替代的。
1.发射原理
迫击炮和后装火炮一样, 都是用火药燃气压力抛射弹丸, 但迫击炮用座钣承受后坐力, 没有复杂的反后坐装置。迫击炮弹一般是由炮口装填 (俗称前膛弹, 见图3 -1), 依靠其自身重力下滑的动能撞击炮膛底部的击针而使弹上的底火迫击发火, 底火输出火焰引燃发射药, 发射药燃烧后在弹炮所形成的密闭空间内产生强大的气体压力, 将迫击炮弹抛射出去, 弹丸依靠自身稳定装置保持飞行稳定。对于口径较大的迫击炮, 除了迫发的发火方式外, 往往还有拉发的发火方式。

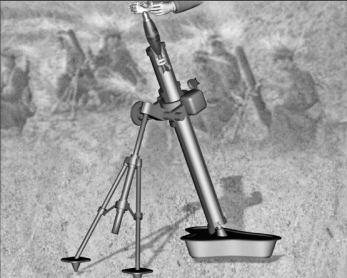

图3-1 炮口装填迫击炮弹
2.优缺点
迫击炮武器系统具有以下优点:
(1) 结构简单, 质量轻, 机动性好。迫击炮通常可分解, 单件质量较轻,可人背马驮, 行军方便, 是伴随步兵作战的有力的火力支援武器。
(2) 射角大, 弹道弯曲。迫击炮一般都使用45°以上的射角进行射击, 最大射角达80° ~85°, 其弹道比榴弹炮的弹道还要弯曲, 这个特点是其他火炮不能比拟的。这样, 射击死角小, 适用于对近距离遮蔽物后面的目标和反斜面上的目标实施攻击, 发射阵地也容易选择, 特别适宜在山区和城市巷战中使用。
(3) 操作简单, 发射速度快, 火力突然而猛烈。由于迫击炮弹从炮口装填, 迫击发火, 射击时无须开关炮闩, 因而发射速度较快。迫击炮的射速每分钟可达几十发。
由于迫击炮武器系统的上述优点, 在现代高技术战争中, 迫击炮武器系统仍然是不可替代的。
迫击炮武器系统的缺点是: 膛压低, 初速小, 射程较近, 射弹散布较大,难以平射, 不宜在前沿阵地上反坦克。针对上述缺点, 世界各国都在研究改进方法和措施, 并取得一些进展, 如发展了高平两用的速射迫击炮, 采用专门的反后坐装置和弹匣供弹, 不再从炮口装填; 通过提高初速, 采用火箭增程等手段, 迫击炮弹的最大射程也在不断增大, 从原来的2 km 发展到10 km 以上; 发展激光、红外或毫米波制导的末制导迫击炮弹, 通过攻击装甲目标和顶部实现对装甲目标的打击。
