智能榴弹的工作原理解析
【摘要】：智能榴弹通过弹道探测装置测量弹丸位置姿态信息、目标位置或两者之间的相对运动信息, 弹上计算机或制导站依据制导律和弹道信息生成控制信号, 并控制执行机构动作, 进而改变弹丸运动姿态来改变弹丸受力, 实现弹道修正控制。图2-10智能榴弹工作原理本节以固定鸭舵式二维弹道修正引信为例, 介绍智能榴弹工作原理。经多次修正后, 使弹丸以较高精度对目标进行攻击。
本节及后续章节主要针对采用引信二维弹道修正技术的智能榴弹进行介绍。引信二维弹道修正技术是指通过弹丸飞行弹道射击纵向和横向两个方向的修正提高弹丸纵向和横向射击精度的技术。

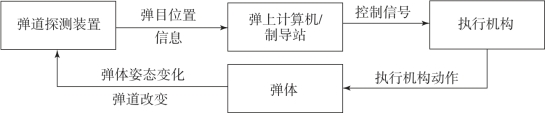

智能榴弹工作原理如图2 -10 所示。智能榴弹通过弹道探测装置测量弹丸位置姿态信息、目标位置或两者之间的相对运动信息, 弹上计算机或制导站依据制导律和弹道信息生成控制信号, 并控制执行机构动作, 进而改变弹丸运动姿态来改变弹丸受力, 实现弹道修正控制。二维弹道修正引信除包含常规引信组件等外, 还搭载了卫星导航、惯性导航等弹道探测装置、弹上计算机和固定鸭舵或可动鸭舵等执行机构, 替换榴弹原有引信即可实现其智能化改造。弹上计算机获取卫星导航数据或惯导数据后, 依据制导律生成控制指令, 控制执行机构动作, 进而实现弹道修正。
图2-10 智能榴弹工作原理
本节以固定鸭舵式二维弹道修正引信为例, 介绍智能榴弹工作原理。弹丸发射前, 确定炮位、目标点三维坐标, 以及发射诸元、气象诸元参数。发射后, 热电池激活, 卫星定位接收机对卫星信号进行捕获、定位。卫星定位接收机正常定位后, 进行弹道辨识和落点预测, 与装定落点坐标进行比较, 形成偏差量, 控制执行机构动作, 产生修正力从而改变弹丸飞行弹道。经多次修正后, 使弹丸以较高精度对目标进行攻击。
