电控系统安装与维护要点

2023-06-15 历史故事版权反馈

【摘要】：电控系统由控制柜、变频器、电气配线、开关与插座、维修控制盒、故障显示装置等组成。对室外型自动扶梯，机房需要有强制通风，控制柜内温度不能大于电子器件的最高工作温度。变频器的外壳保护等级应与控制柜相同，室外型自动扶梯不小于IP55；室内型自动扶梯不小于IP43，能适应50℃的工作环境温度。一旦发生火灾，可以降低电缆燃烧时所产生的烟雾对人体的危害。

电控系统由控制柜、变频器、电气配线、开关与插座、维修控制盒、故障显示装置等组成。

1.控制柜

（1）控制柜的位置重载型自动扶梯的控制柜一般放置在上部机房中，出于防水的考虑，下部机房不适宜放置电控设备。有时室外型自动扶梯为了更好地保护控制柜，在自动扶梯之外的地方设置专用的控制柜房，但会增加投资，并需要场地条件允许。

（2）外壳保护不论室内还是室外型自动扶梯，控制柜都需要有较高的外壳保护等级。一般要求室外型自动扶梯不小于IP55；室内型自动扶梯不小于IP43。

（3）工作环境温度对于安装在上部机房中的控制柜需要充分考虑环境温度。对室外型自动扶梯，机房需要有强制通风，控制柜内温度不能大于电子器件的最高工作温度。如表11-3-6所示的数据适用于在华南地区工作的室外环境温度。

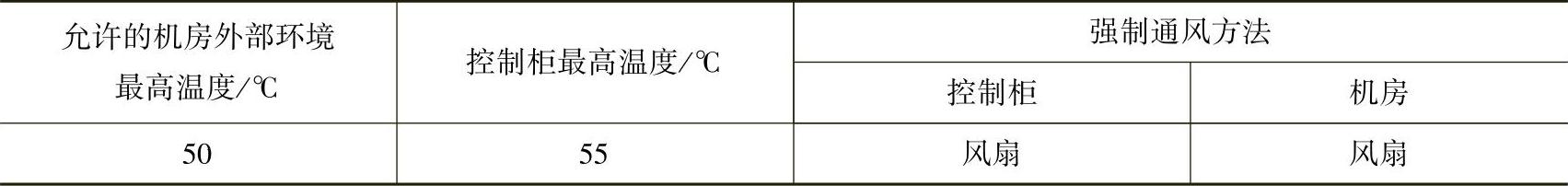

表11-3-6 控制柜的工作环境温度

2.变频器

重载型自动扶梯一般都配有变频器，最初采用变频器的目的只是为了获得维修速度，后来随着对节能的重视，变频器被同时用于实现节能速度，有的还用于实现多种运行速度。

（1）安装位置由于变频器本身工作中容易发热，因此不宜安装在控制柜内，应单独放置在上部机房中。

变频器的外壳保护等级应与控制柜相同，室外型自动扶梯不小于IP55；室内型自动扶梯不小于IP43，能适应50℃的工作环境温度。如果变频器外壳保护等级达不到要求，就需要设变频器柜，使外壳保护等级达到要求。变频器的发热电阻应安装在易于散热的地方。

（2）功率配置重载型自动扶梯的变频有旁路变频和全变频两种，变频器功率的配置与变频方式有关。

1）旁路变频方式：旁路变频只是对自动扶梯的起动、维修速度和节能速度采用变频供电。自动扶梯工作运行时则由电网供电。由于在自动扶梯工作时变频器是断开的，不需要承受乘客载荷，因此变频器的功率不需要太大，一般功率的配用原则是不小于电动机功率。

2）全变频方式：此时自动扶梯完全采用变频器供电。由于变频器需要承受工作电流及自身损耗，因此容量需要大于电动机的功率，一般的配用原则是不小于电动机额定电流的1.25倍。

（3）防干扰为防止变频器在工作时所产生的电磁波对车站其他电子设备产生干扰，变频器应有输入端、输出端的射频干扰及谐波影响防止措施。

（4）性能变频器应能在50℃的温度下工作，还应具有过电压、欠电压、过电流、短路、失速、缺相、过热等多种保护功能。

（5）节能运行不论是采用哪种变频方式，都要对自动扶梯上是否有乘客进行检测。常用的有光电式和压电开关式两种，在重载型自动扶梯上都有采用。当确认自动扶梯上没有乘客时自动转入节能速度运行。

3.电气配线

（1）技术要求电线、电缆应符合GB 16899—2011《自动扶梯和自动人行道的制造与安装安全规范》中5.11.5中的相关要求和GB 50217—2007《电力工程电缆设计规范》的要求：1.5mm²至35mm²时是450/750V级、50mm²时是650/1000V级。

（2）防火性能电线、电缆应采用阻燃、低烟、无卤型的。一旦发生火灾，可以降低电缆燃烧时所产生的烟雾对人体的危害。

（3）敷设方法在桁架内，全部电缆应敷设在金属线槽内，填充率不大于60%，室内梯线槽可用1.5mm镀锌板制造，室外梯线槽应采用不锈钢板制造。线槽底部应开有排水孔，防止积水。采用金属线槽可以防鼠咬，同时也可以防止安装、维修中的损坏。也有的自动扶梯采用密封金属管敷设，但不方便检查及维修。

线槽外的导线应穿入具有防水功能的金属复合软管内，室外梯线槽应采用不锈钢包塑软管。导线与开关等电气件的接头处应有支座和管接头，与线槽的接口处有护套保护。

（4）中间接线箱中间接线箱应放置在不会被水浸渍的地方，同时应有与电控柜相同的外壳保护等级。所有电缆的接线固定应有防松措施。

4.开关和插座

（1）操纵开关操纵开关包括钥匙开关和方向转换开关，都应带有蜂鸣器。钥匙应是专为建设项目特制的。有的自动扶梯为方便维修的操纵，还在上下端部同时设有维修速度钥匙式操纵开关。

（2）急停按钮在自动扶梯的上下两个端部，都应有急停按钮，当提升高度大于12m时，倾斜部分的中部位置也应设一个急停按钮。两个急停按钮之间的最大距离不能大于30m。

（3）停止开关在桁架的上下水平空间内，应均设有手旋式非自动复位停止开关，一经动作自动扶梯不能起动，以确保检修工作的安全。

（4）插座与防爆灯在上桁架下水平空间内，均设有220V、5A、三极插座和36V、二极插座，一般还要各设置一个36V的安全防爆灯，以用于维修。

（5）外壳防护等级室内梯的安全开关、钥匙开关、停止按钮、插座等电气件的外壳防护等级不小于IP43，室外梯不小于IP65。

5.维修控制盒

重载型自动扶梯一般都要配有维修控制盒，一般有如下的技术要求：

1）维修控制盒应是便携式的，盒上开关的防护等级应不小于IP55，可以雨天室外维修时使用。

2）需要在桁架内设维修控制盒检修插座，一般在上下水平段各设一个，检修插座的设置应能使维修控制盒到达自动扶梯的任何位置。当维修控制盒接上时，自动扶梯只能用维修控制盒操纵，而钥匙开关失效。两个插座都插上维修控制盒时，则同时失去作用。

3）维修控制盒上应有电源开关、上行与下行开关、蜂鸣开关、急停开关等，其中急停开关是非自动复位的。其余均为自动复位式按钮开关。同时按下维修控制盒上的电源开关与下行（或上行）按钮，便能使自动扶梯以维修速度运行。为保证检修工作的安全，每次运行前均需要先按蜂鸣开关，提示其他人。急停开关串接于安全回路当中，确保在任何情况下都能进行急停操作。

4）维修控制盒电缆的长度一般不小于5m，电缆最好是防滴型铠装普通软电缆，具有防水和耐磨损性能。

6.故障显示装置

重载型自动扶梯一般都要求配置有故障显示装置，并有如下的技术要求：

1）故障显示板上就用数字代码显示安全保护装置中所有故障种类和故障点。为了方便检查，其显示器一般都放在端部护栏的围裙板上。

2）装置应具有故障记忆功能，只有当故障被排除后，经人工复位，显示信号才能被消除。

7.运行状态指示

一般应在自动扶梯扶手装置的上下端部，在明显的位置装设一个运行状态指示器，自动指示上行、下行、停止三种状态。指示器应是电子式的，用中文或熟知的符号指示。
