【摘要】：重载型自动扶梯一般都采用金属结构扶手装置。扶手装置各部分不锈钢板的厚度和表面状态的常用要求如表11-3-3所示。当受压部位不在加强筋位置时易发生变形而使梯级与围裙板间的缝隙局部增大。

重载型自动扶梯一般都采用金属结构扶手装置。其强度、耐蚀性和防火性能，都需要适合大客流公共交通场所的需要。

1.使用的材料

扶手装置一般都用不锈钢板制造。材质的耐蚀性不低于0Cr18Ni19（即304不锈钢）。不允许在不锈钢板材上加贴非金属材料（或夹层）。

扶手装置各部分不锈钢板的厚度和表面状态的常用要求如表11-3-3所示。

2.围裙板

围裙板与梯级之间的缝隙是自动扶梯最不安全的位置，提高围裙板的刚度和降低围裙板的摩擦因数可以降低缝隙的隐患。

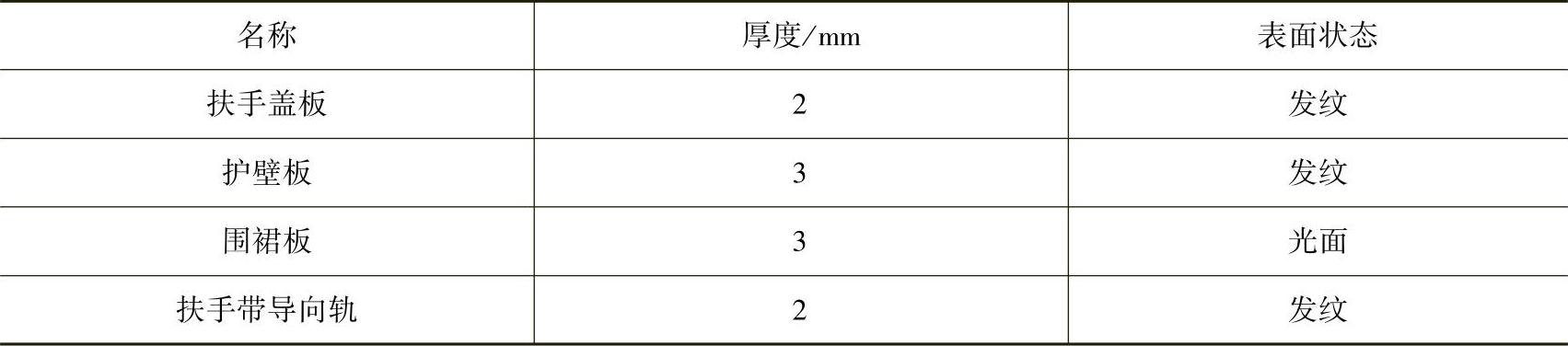

表11-3-3 扶手装置各部分不锈钢板的厚度和表面状态的常用要求

使用实践证明，提高围裙板的刚度是需要的，特别是对大客流公共交通场所。普通的自动扶梯多采用1.5～2mm的不锈钢板制造围裙板，其刚度主要靠板后面的加强筋来实现。当受压部位不在加强筋位置时易发生变形而使梯级与围裙板间的缝隙局部增大。

重载型自动扶梯一般采用3mm厚度的不锈钢板并在背面有加强筋，能明显提高围裙板的刚度，使其不容易受外力的挤压而变形，能有效抵抗异物进入缝隙。同时应采用表面摩擦因数小的材料制造成围裙板。发纹不锈钢板由于表面存在纹路，有助于外部异物带入缝隙内，不适宜用于制造围裙板。在不锈钢板表面喷涂低摩擦材料是一个方法，但由于喷涂层容易被磨去，难以长久保持，因此在重载型自动扶梯上可采用摩擦因数较低的光面不锈钢板。

3.外包板

自动扶梯在桁架侧面的可视面全高及底部可视部分应安装外包板，靠墙一侧扶手装置顶面需要用外包板延伸至墙面，两台扶梯并列布置时，两台扶梯的扶栏顶面用水平外包板相接。

外包板也需要有一定的强度和刚度，一般用1.5mm的不锈钢板制造，在安装时不允许采用在桁架上焊接、钻孔等有损桁架表面镀层的方法。外包板同样不允许夹带非金属材料。

当水平安装的外包板宽度大于300mm，为防止小孩当滑梯玩耍，每隔3m需要设一个障碍物。
