1.梯级

重载型自动扶梯一般都采用铝合金整体压铸梯级，这是由于铝合金整体压铸梯级强度高，耐蚀性好。

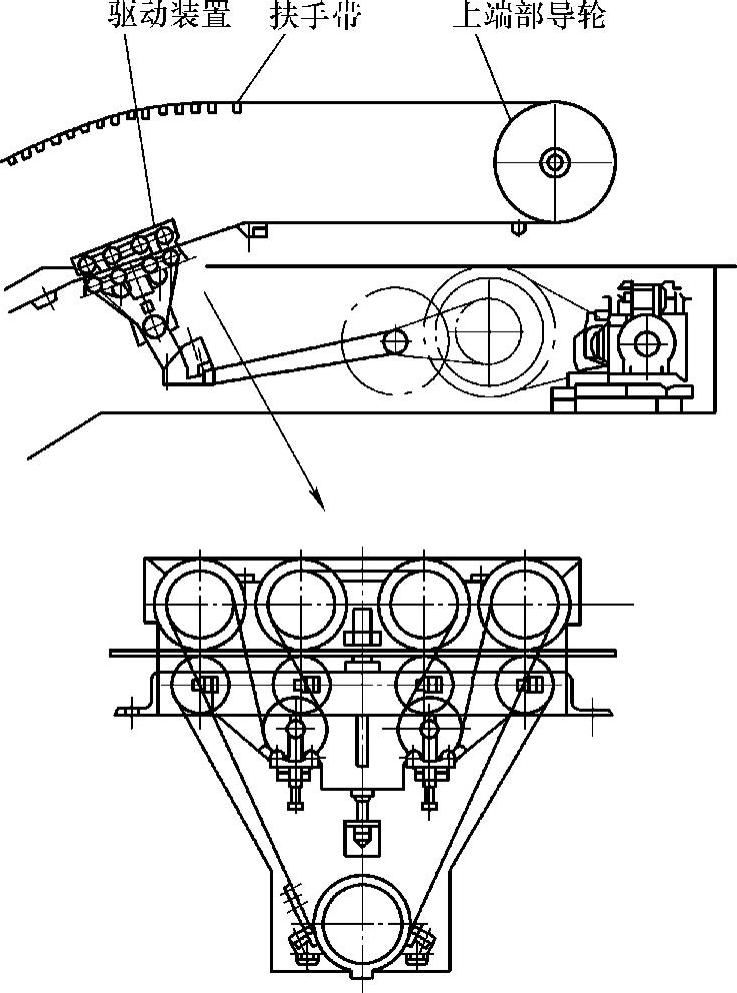

图11-3-24 扶手带的直线驱动方式

（1）材质由于重载型自动扶梯的客流量大、使用环境差，梯级不仅需要有高的强度，还需要有好的抗冲击能力，因此梯级需要采用含铜量较低的压铸铝合金制造，如YZA1SI12（铜含量不大于0.6%），以防止脆性。

（2）强度需要全面符合GB 16899—2011规定的静载、动载和扭转试验的要求。

（3）表面处理工作表面作喷漆处理，两个侧边和前边喷黄色边线，提示乘客应站在边线之内。在重载型自动扶梯上，还常对宽度1.0m的梯级，在中间加喷分隔线，以提示乘客分左右站立。黄色边线还有警示作用，明示梯级与楼层板的分界，提高自动扶梯的安全性，如图11-3-25所示。

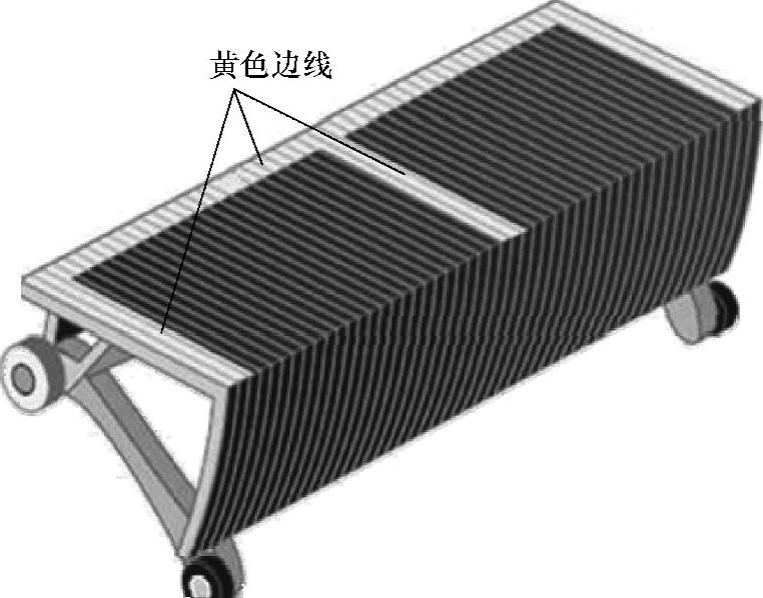

图11-3-25 喷了黄色边线的梯级

（4）梯级的更换梯级在运行中出现如下情况就必须作更换：

1）齿面损伤：一般发生在梯级的后边上，由乘客携带的重物或推车上的钢轮造成。此时边上出现一个缺口，人的手指等容易被夹入，需要尽快更换。

2）变形，龟裂：当梯级使用年久，发生变形或出现龟裂时，梯级的承载能力已下降，必须更换。

3）磨损：当梯级踏板出现严重磨损，表面齿槽深度已不符合规定时，梯级的安全性已下降，需要更换。

在正常使用情况下，整体铝合金梯级不论在室内还是室外工作，一般都应具有20年以上的工作寿命。

2.梯级滚轮

梯级滚轮安装在梯级的前部，由于不与梯级链相连，相当于是梯级上的从动轮，只需要承受梯级的自重与梯级的负载，受力比梯级链滚轮要小，因此又称为梯级副轮。

（1）结构重载型自动扶梯出于大客流的特点，需要采用承载能力强的轮壳式滚轮。滚轮由轮缘、轮壳和轴承组成。室外梯的滚轮还带有防尘盖。

1）轮缘：采用抗水、抗油性和耐磨性都比较好的丁腈橡胶，或者采用抗水解的聚氨酯制造，可同时适用于室内或室外。

2）轮壳：一般采用铝合金制造，具有较好的强度，能适用于大提升高度；并能在长时间的工作中与轴承保持稳定的配合，而不易发生松动。

3）轴承：采用免维护的密封滚珠轴承。室外梯的轴承则需要是防水型的密封滚珠轴承，为了防止泥沙进入轴承，滚轮的外壳上还需要有防尘盖。

（2）滚轮的更换滚轮需要更换的情况主要有如下几种：

1）轴承损坏或明显松动。

2）轮缘磨损1mm以上。

3）轮缘出现龟裂。

在正常使用情况下，在室内工作的梯级滚轮一般工作寿命在12年以上。
