传动链条的类型和润滑方式
【摘要】：传动链条包括主驱动链、梯级链和扶手带驱动链，其分布位置如图9-1-1和图9-1-2所示。同时，由于自动扶梯通常采用上部驱动，在上部链轮部布置有梯级链和主驱动链，在此处集中布置供油管路相对简便，因此在上部链轮位置一般同时布置主驱动链和梯级链的润滑装置，如图9-1-3所示。对梯级滚轮内置式梯级链，由于结构上没有销轴与轴套，只需要对链条表面进行润滑。
传动链条包括主驱动链、梯级链和扶手带驱动链，其分布位置如图9-1-1和图9-1-2所示。

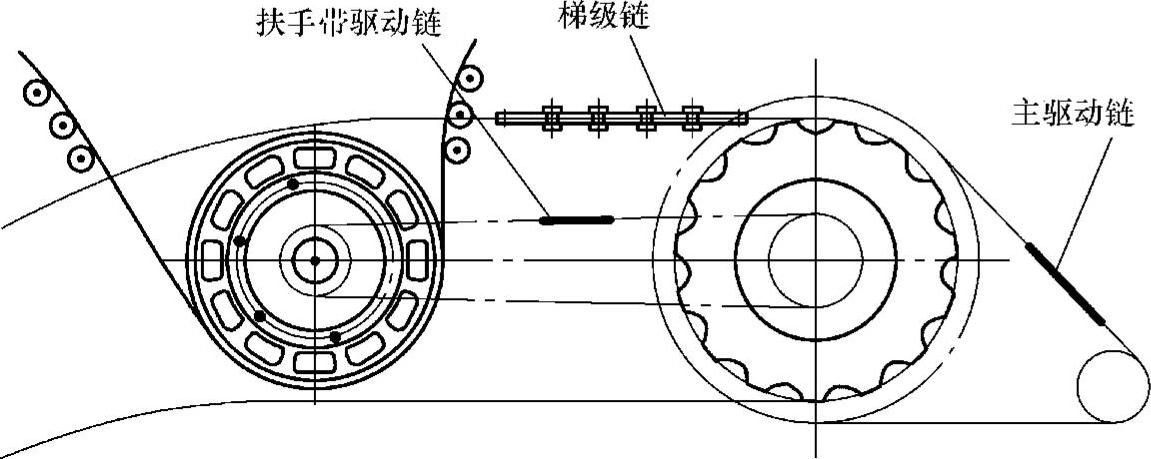

图9-1-1 自动扶梯传动链条分布图（水平式扶手带驱动）
图9-1-2 自动扶梯传动链条分布图（大摩擦轮扶手带驱动）
1.主驱动链
自动扶梯主驱动链一般都是套筒滚子链，需要采用润滑油润滑。润滑的方法如图9-1-3所示，直接将润滑油滴到链条的表面。也有些自动扶梯采用将润滑油用油刷直接刷到链条上的方式，具有节省润滑油的作用，如图9-1-4所示。
主驱动链需要采用双条或单条双排以上的链条，因此润滑油的油管数量需要在两条以上，以保证链条能得到全面的润滑。驱动链由于比较短，一般只需要对一个部位进行润滑就可以了。同时，由于自动扶梯通常采用上部驱动，在上部链轮部布置有梯级链和主驱动链，在此处集中布置供油管路相对简便，因此在上部链轮位置一般同时布置主驱动链和梯级链的润滑装置，如图9-1-3所示。
图9-1-3 主驱动链及梯级链的润滑装置
2.梯级链
梯级链需要承受梯级上的载荷和梯级自重，是作低速重载运动的部件，需要对其作充分的润滑，减少磨损。
对梯级滚轮外置式梯级链，梯级链条是套筒滚子链结构，其销轴与轴套的摩擦面是润滑的重点，因此需要对链条的两个侧面作重点润滑，主润滑油能进入销轴与轴套的摩擦面，如图9-1-5所示。由于梯级链是连续的，因此只需要对上部一个部位进行润滑。
对梯级滚轮内置式梯级链，由于结构上没有销轴与轴套，只需要对链条表面进行润滑。
有的重载型自动扶梯采用链条中心轴油脂润滑（详见第十一章第三节的介绍），但为了防锈，对梯级链的表面仍需要加润滑油。
3.扶手带驱动链
扶手带驱动链一般都是单排的套筒滚子链，并且通常是多级分段传动，布置比较长，因此一般需要采用多部位润滑，润滑点比较多，油管的布置也就比较长，如图9-1-6所示。
图9-1-4 使用油刷的自动润滑装置

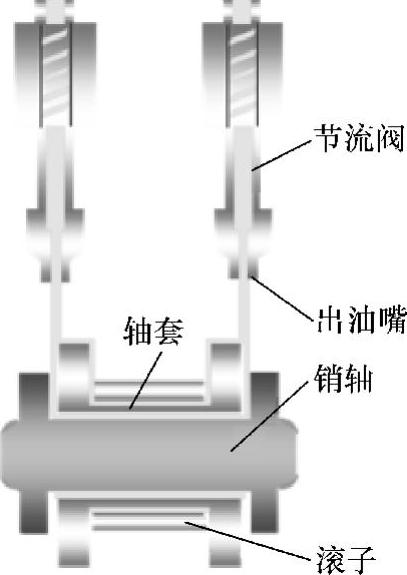

图9-1-5 梯级链的润滑
图9-1-6 扶手带驱动链的润滑
