自动扶梯是一个综合设备，设备内部有各种开关、插座等电气部件，包括隔离开关、断路器、限位开关、检修插座等。

1.隔离开关

隔离开关仅起开关作用，不具备过载保护和短路保护功能。但该类型开关安装在控制柜外部，操作比较方便。主要的选型参数有：额定电流、额定电压、IP等级。如果用在室外环境，选择IP65以上比较合适。

2.断路器

断路器是对系统短路和过载保护用器件，放在控制柜内部，主要的选型参数有：额定电流、额定电压、保护曲线、工作温度等。

由于电动机起动时有短时的7～8倍额定电流的冲击，因此，断路器选择D型曲线可以避开此冲击电流。还有的断路器配有漏电保护。

3.限位开关

在自动扶梯中，一般的安全开关都会使用限位开关，主要的选型参数有：额定电流、额定电压、操作行程、动作力等。限位开关属于机电部件，同时又属于安全部件。因此，电气、机械等方面的配合都要仔细确认。如果用在室外，还需要采用较高的外壳保护级，一般选择IP65以上的防护等级比较适合。

由于GB 16899—2011中对安全触点有着非常明确的要求，因此并不是满足相关电气国标要求的限位开关就能满足自动扶梯使用的要求。自动扶梯中的安全触点的要求如下：

1）当所有触点断开元件处于断开位置时，且在有效行程内，动触点和驱动机构之间无弹性元件（例如：弹簧）施加作用力，触点获得强制地机械断开。在设计上应尽可能地减少由于部件故障而引起的短路危险。

2）如果安全开关保护外壳的防护等级不低于IP4X（按照GB 4208—2008的要求），则安全开关应能承受250V的额定绝缘电压。如果其外壳防护等级低于IP4X，则应能承受500V的额定绝缘电压。

3）安全开关应属于GB 14048.5中规定的下列类别：AC-15（用于交流电路），或DC-13（用于直流电路）。

4）外壳防护等级低于IP4X时，其电气间隙应至少为3mm，爬电距离应至少为4mm。断开后触点之间的距离应至少为4mm。

5）对于多个分断点的情况，断开后触点之间的距离应至少为2mm。

4.检修插座

检修用的插座有2种，一种是检修操作用，另一种是提供检修电源。

（1）检修操作用的插座如图8-3-5所示是用于室外梯的检修插座，由于需要防水，插座是有盖的。检修操作用的插座专用于维修操纵开关盒。

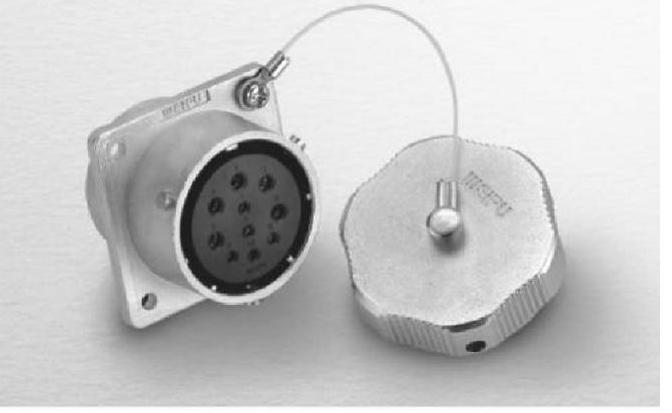

图8-3-5 带有防水盖的检修插座

（2）检修电源用的插座在自动扶梯中，一般会提供10A的检修电源（220V），该检修电源与自动扶梯的动力电源通过两个不同的断路器分别控制。

图8-3-6和图8-3-7分别是室内和室外用的检修电源插座。

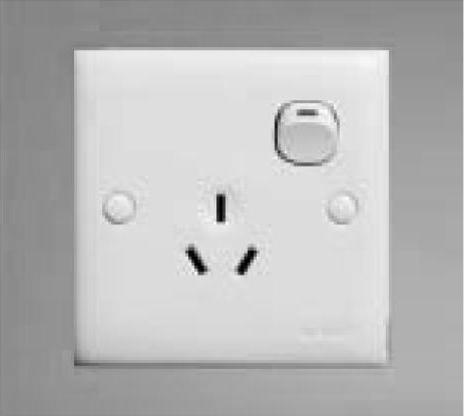

图8-3-6 室内梯用的检修电源插座

图8-3-7 室外梯用的检修电源插座（IP65）
