可编程电子安全相关系统：PESSRAE
【摘要】：GB 16899—2011提出了电子安全的新概念，它是指用于自动扶梯和自动人行道的可编程电子安全相关系统。GB 16899—2011中，增加了检测梯级缺失和扶手带速度偏差的要求，这两项检测需要通过电子装置实现。电子安全分为3个等级，从SIL1到SIL3（最高）。电子安全有2个评价标准，分别是安全失效分数和危险失效概率。在电子安全中，对安全进行量化的指标就是危险失效概率，也就是在一段时间内可能发生危险失效的概率，这个概率越低越好。
GB 16899—2011提出了电子安全的新概念，它是指用于自动扶梯和自动人行道的可编程电子安全相关系统（PESSRAE）。在以往安全装置都要通过机械装置，使用带安全触点的限位开关来实现。GB 16899—2011中，增加了检测梯级缺失和扶手带速度偏差的要求，这两项检测需要通过电子装置实现。为了保证安全性，电子器件必须符合IEC61508功能安全的要求，也就是我们通常所说的电子安全。
电子安全分为3个等级，从SIL1到SIL3（最高）。电子安全有2个评价标准，分别是安全失效分数（SFF）和危险失效概率（PFH）。这两个评价标准要求分别如表8-1-3、表8-1-4所示。

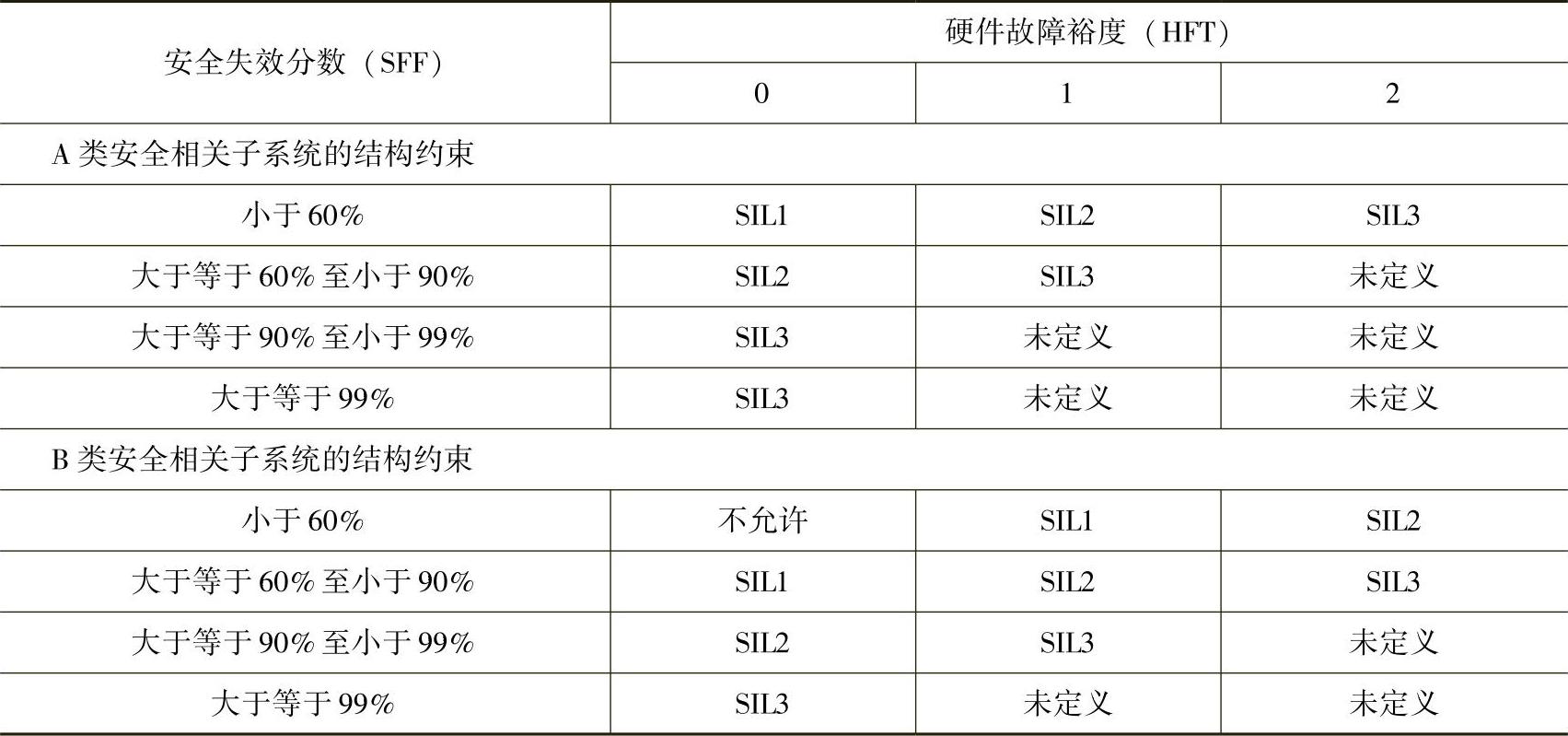

表8-1-3 可编程电子安全相关系统结构约束

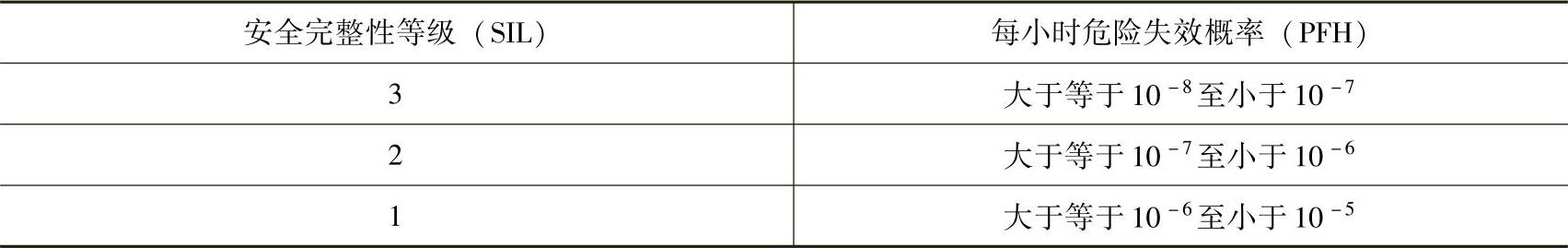

表8-1-4 可编程电子安全相关系统危险失效概率
1.电子安全的结构要求
表8-1-3中，硬件故障裕度（HFT）其实是对结构冗余的要求，0：代表单路结果；1：代表2路冗余；2：代表3路冗余。对于控制板内部的设计，电子安全还有更严格的要求，但是，电子安全是一个开放性的标准，设计者可以不采用标准的结构，但是要能证明新结构能达到标准的要求，表8-1-5对需要达到SIL2等级的一些主要电路设计要求进行了描述。
表8-1-5 对需要达到SIL2等级电路设计通用措施
2.危险失效概率（PFH）
为了对安全性能便于衡量，需要对安全进行量化。在电子安全中，对安全进行量化的指标就是危险失效概率（PFH），也就是在一段时间内可能发生危险失效的概率，这个概率越低越好。
电子安全是一个非常复杂的标准，可以通过参阅GB/T 20438或IEC 61508进行学习。由于现在的智能化产品发展得非常迅速，因此，在安全方面使用电子方式加以实现是日后发展的趋势。
