自动扶梯的安全回路及其实现电路分析
【摘要】：自动扶梯有很多安全装置，将这些安全装置串接在一起，就形成了自动扶梯的安全回路。表8-1-1 自动扶梯安全装置对应于表8-1-1，安全回路的实现电路如图8-1-1所示。安全回路中间继电器 安全回路可以直接驱动电动机的接触器，也可以通过中间继电器进行转换。但是，中间继电器一定是安全继电器，同时还需要对安全回路的状态进行检查，同时将安全回路的状态和继电器的状态进行比较，确保继电器发生熔接的时候系统可以检测出来。
自动扶梯有很多安全装置，将这些安全装置串接在一起，就形成了自动扶梯的安全回路。它可以直接对自动扶梯的电动机、接触器电源进行控制。即使控制微机出现了问题，系统也能安全制动。自动扶梯必须配置的安全装置如表8-1-1所示。

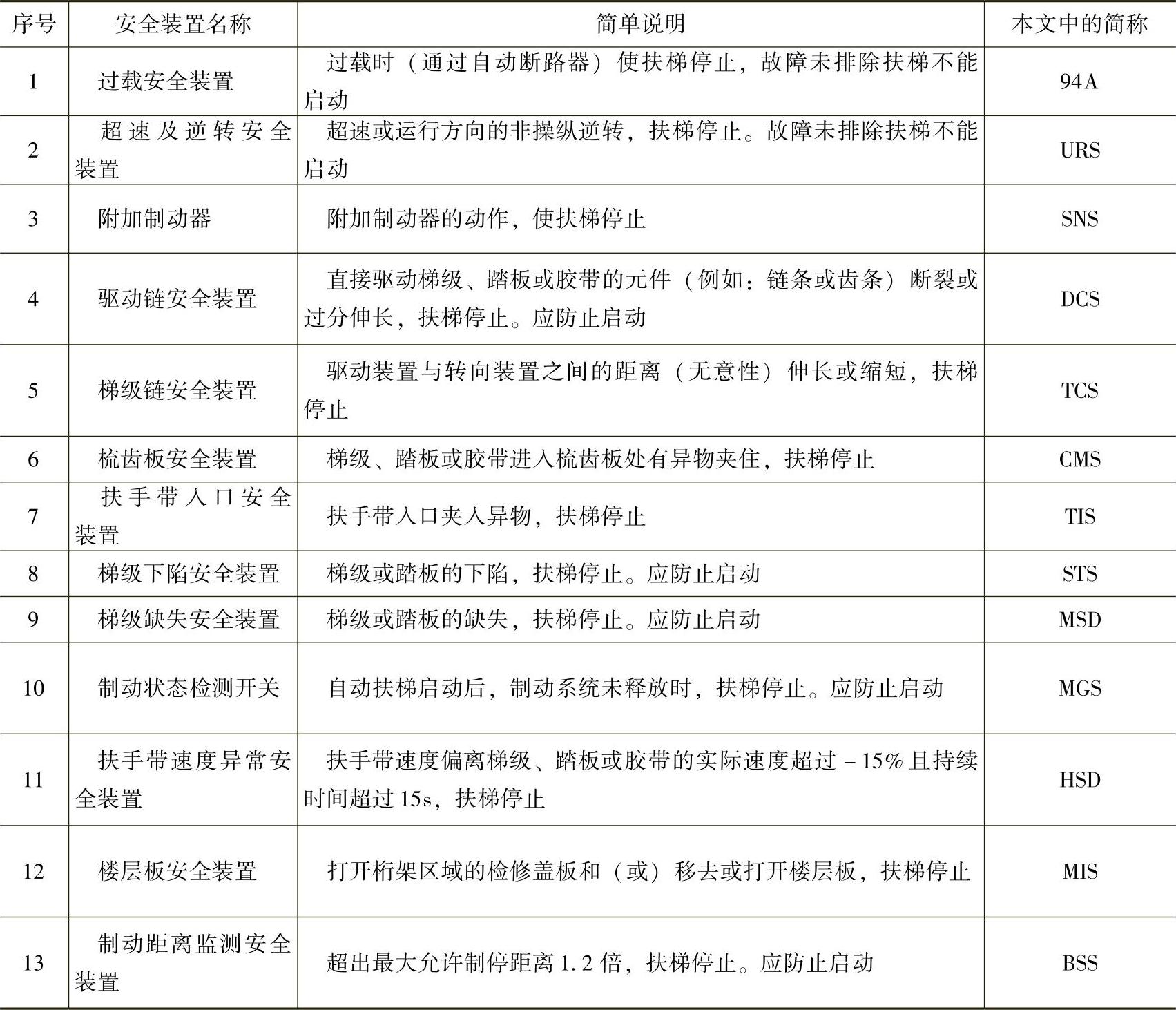

表8-1-1 自动扶梯安全装置
对应于表8-1-1，安全回路的实现电路如图8-1-1所示。图中的SGS是围裙板开关，SRS是梯级运行安全装置，HRS是扶手带断带安全装置，由于不是必需的安全装置，没有列在表8-1-1中。
下面对图8-1-1的几个要点作一下说明：
（1）安全回路电压DC48V 安全回路的电压可以是AC220V、AC100V、DC48V、DC24V，但是考虑到安全回路存在人员触碰的可能，因此采用较低的电压对操作人员的人身安全有好处。与此同时，由于安全回路贯通整台自动扶梯，线路较长，电压降也将会较大，因此选择DC48V比较合适。图中P48为48V电源正端，GD48为电源负端。
（2）安全回路中间继电器 安全回路可以直接驱动电动机的接触器，也可以通过中间继电器进行转换。但是，中间继电器一定是安全继电器，同时还需要对安全回路的状态进行检查，同时将安全回路的状态和继电器的状态进行比较，确保继电器发生熔接的时候系统可以检测出来。
图8-1-1 自动扶梯安全回路的实现电路
