扶手带入口保护装置的优化方案

2023-06-15 历史故事版权反馈

【摘要】：扶手带入口保护装置是自动扶梯必须安装的安全保护装置。保护装置由入口套、微动开关、托架等组成。入口套是一个有一定硬度的弹性体（如橡胶），与扶手带保持有很小的间隙，作封闭保护，在橡胶块后面装有一个微动开关。图7-3-4是一种雷达感应式扶手带入口保护装置，通过雷达波的检测，任何物体接近扶手带出入口的危险区域，都会通知安全回路停梯。

在一般情况下，成年人的手不会主动碰触扶手带的出入口，可天性好奇的小孩则有可能用手去掏摸这个危险的地方，导致手和手臂有可能被移动的扶手带扯入而受到伤害。扶手带入口保护装置是自动扶梯必须安装的安全保护装置。

图7-3-3是扶手带入口保护装置的一般结构。保护装置由入口套、微动开关、托架等组成。入口套是一个有一定硬度的弹性体（如橡胶），与扶手带保持有很小的间隙，作封闭保护，在橡胶块后面装有一个微动开关。其工作原理是：当有异物或人手推压入口处时，入口套受力变形后触发微动开关，使自动扶梯停止。一般30～50N的外力就能使微动开关动作。

图7-3-4是一种雷达感应式扶手带入口保护装置，通过雷达波的检测，任何物体接近扶手带出入口的危险区域，都会通知安全回路停梯。这种结构由于不需要外力的作用，具有更好的安全保护性能。

1.围裙板安全毛刷

围裙板安全毛刷如图7-3-5所示，安装在自动扶梯的两侧围裙板的全长上，目的是将乘客与围裙板隔开，防止乘客的鞋和衣服被夹入梯级与围裙板之间的间隙。自动扶梯必须安装围裙板毛刷。

围裙板毛刷有单排和双排之分，双排的更具有保护作用。图中所示为双排毛刷。

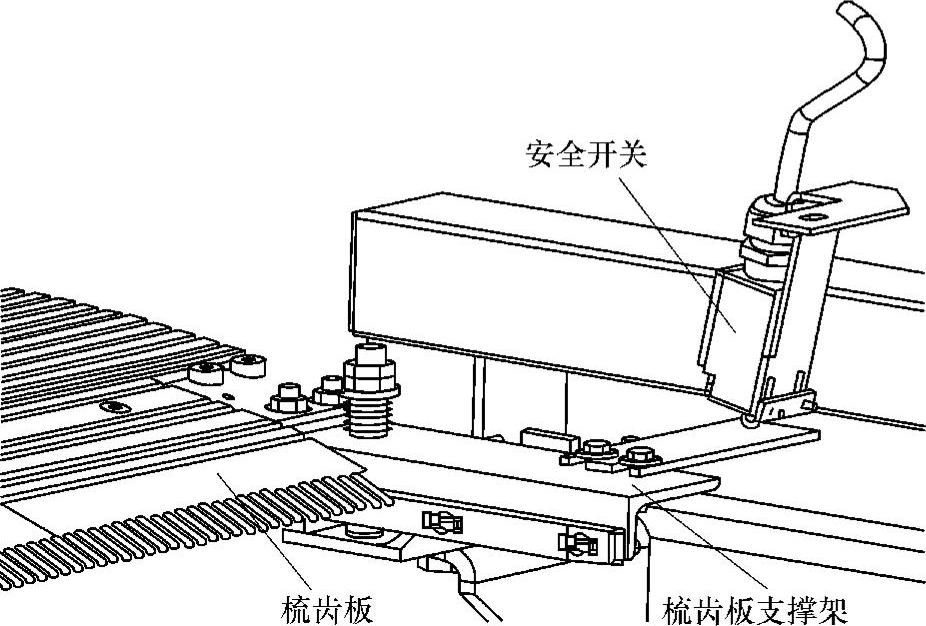

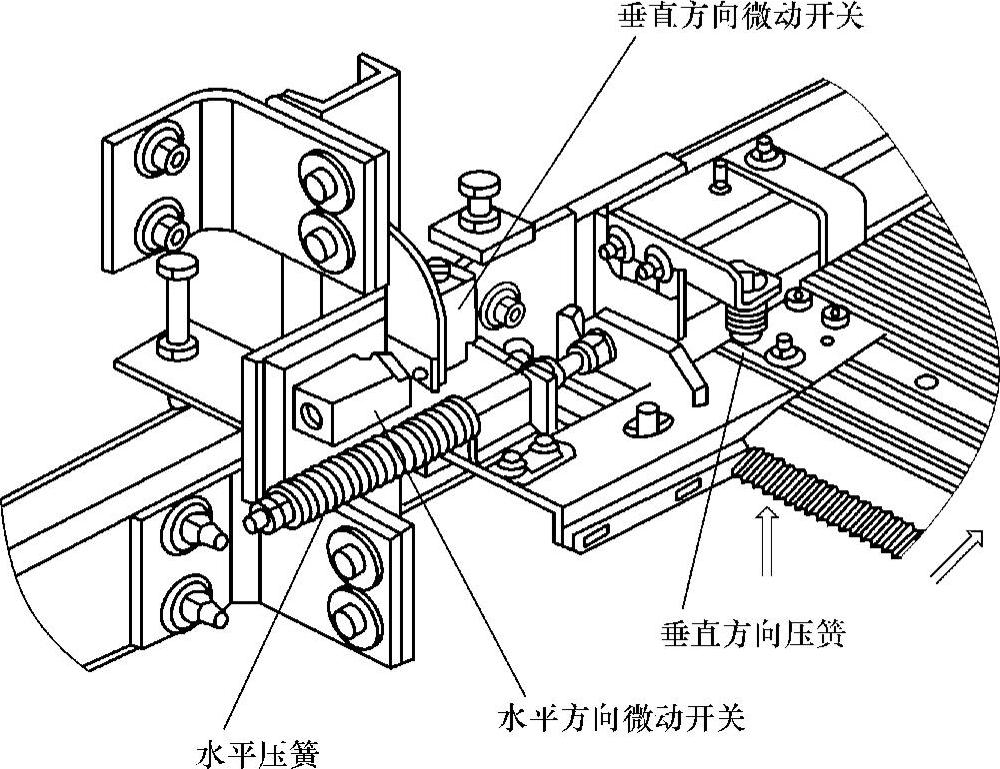

图7-3-1 梳齿板垂直及水平双向安全保护开关

图7-3-2 梳齿板垂直方向安全保护开关

图7-3-3 扶手带入口保护装置

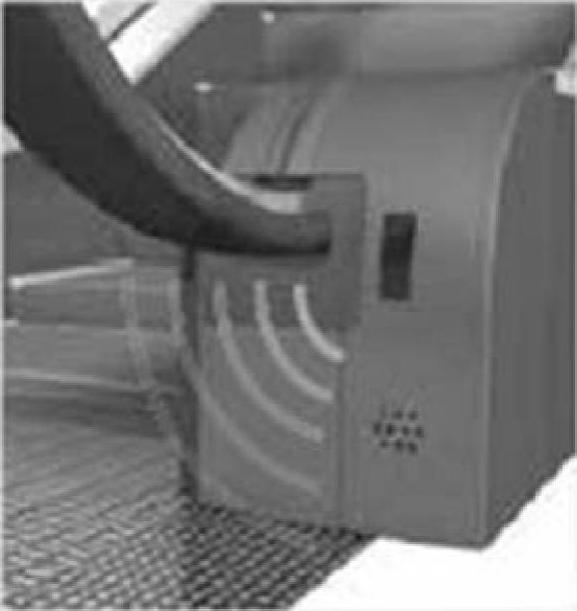

图7-3-4 雷达感应式扶手带入口保护装置

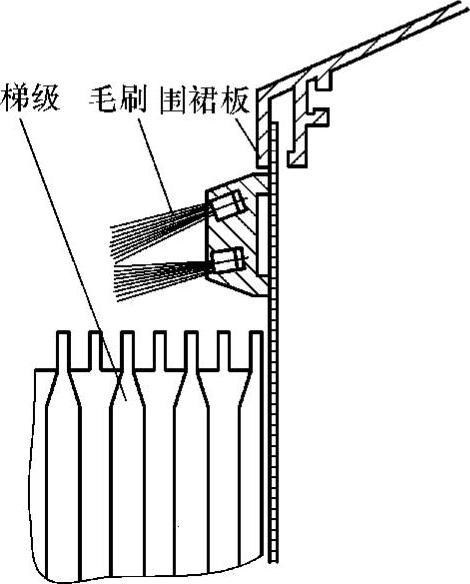

图7-3-5 围裙板安全毛刷

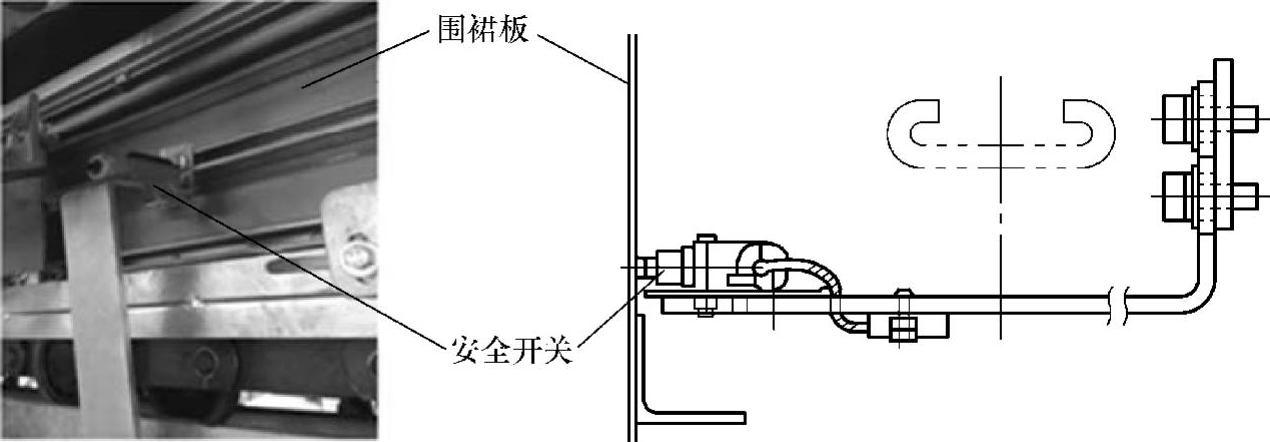

图7-3-6 围裙板安全开关

2.围裙板安全开关

围裙板安全开关如图7-3-6所示，位于围裙板的后面与围裙板之间，一般安装上下弯转部位，分左右共四个，当自动扶梯提升高度较大时，中间再加装。其目的是当异物进入围裙板与梯级之间的间隙后，围裙板发生变形，开关动作，使自动扶梯停止运行。但由于围裙板安全开关只是装在围裙板全长的某几个位置，当挤夹的位置离开关较远时，就难以起到保护作用。因此，这种装置不是强制性需要配置的，是一种辅助性的安全装置。
