【摘要】：自动扶梯的逆转是严重事故，轻则会使乘客受到惊吓，重则造成伤亡。因此逆转保护装置必须工作可靠，反应灵敏。电子式逆转保护装置是电子式速度检测装置的一种功能，电子式超速检测装置一般同时具备逆转检查测功能。这种装置可灵敏反应自动扶梯的意外逆转，但在使用中需对橡胶触头进行保养。图7-2-10 摆杆式逆转保护装置

自动扶梯的逆转是严重事故，轻则会使乘客受到惊吓，重则造成伤亡。因此逆转保护装置必须工作可靠，反应灵敏。逆转保护装置有机械式和电子式两种。

（1）电子式逆转保护装置是电子式速度检测装置的一种功能，电子式超速检测装置一般同时具备逆转检查测功能。

自动扶梯的逆转只会发生在上行状态，在逆转发生前必然先是意外减速，一般当速度降到正常速度的50%～20%，电子式速度监测装置就会触发安全电路，使自动扶梯的制动器动作；如果此时工作制动器已失效，则会出现逆转，电子式速度监测装置一旦检测到自动扶梯出现了逆转，安全电路就会使附加制动器动作，紧急制动自动扶梯。

（2）机械式逆转保护装置为了提高对逆转检测的可靠性，有的自动扶梯在具有电子式速度检测装置的同时，还安装机械式逆转保护装置。

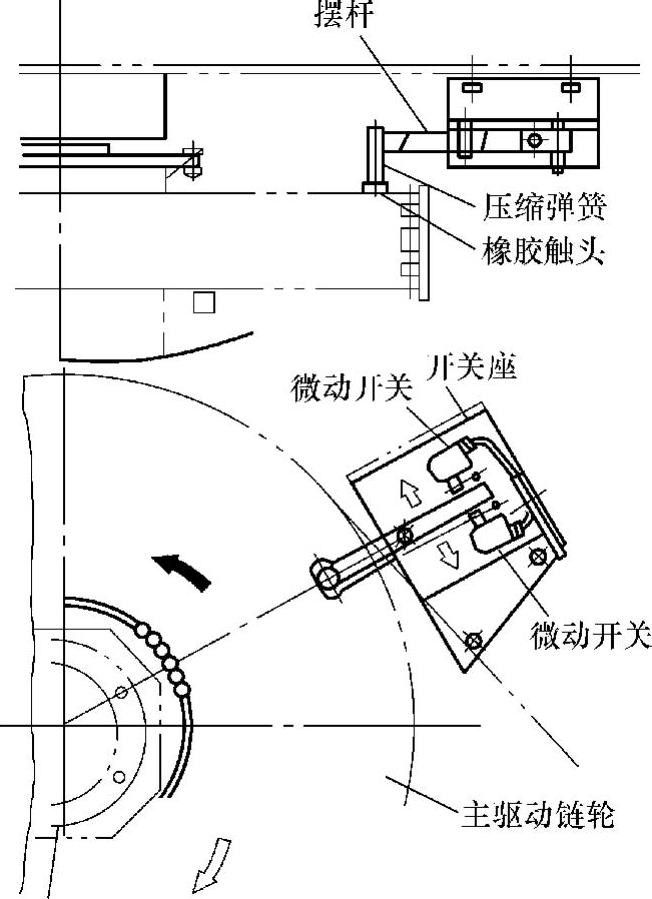

图7-2-10所示为一种摆杆式逆转保护装置。摆杆以端部的橡胶触头与驱动链轮侧面接触，并由压缩弹簧提供压紧力。当自动扶梯以白色箭头方向运转时，摆杆尾部使白色箭头方向的微动开关动作，表明自动扶梯是在正常方向运行；如自动扶梯逆转，即发生黑色箭头方向转动时，摆杆尾部脱开白色箭头方向微动开关，使自动扶梯控制电路断开，附加制动器动作，紧急制动自动扶梯。这种装置可灵敏反应自动扶梯的意外逆转，但在使用中需对橡胶触头进行保养。

图7-2-11是一种角度开关式逆转检测装置，角度式开关安装在图示的位置（桁架上），以梯级轮运行时碰触开关的角度方向来检测梯级的运行方向。这种结构比较简单，但由于两个梯级滚轮之间相距在400mm以上，其检测的灵敏度相对较差。

图7-2-10 摆杆式逆转保护装置
