金属护栏部件的设计与安装注意事项
【摘要】：此外，由于金属护壁板的材料比较薄，需要防止其在自动扶梯运行时产生振动导致噪音，在护壁板与其他部件连接处需要通过压紧条或者采用弹簧夹等结构加以妥善固定。图6-3-2 斜型金属护栏结构图6-3-3 金属护壁板的结构2.扶手盖板金属型护栏的扶手盖板通过其自身特殊结构或者辅助支架固定在扶手支撑柱上，因此无玻璃型护栏的扶手盖板上所具有的卡槽结构。
1.金属护壁板
金属护壁板一般用不锈钢材料制作，板材厚度类似于围裙板，在1.5～3mm之间。由于该部件直接面对乘客，两块板对接处不允许有锐边，因此金属护壁板对接处通常都是采用折弯结构（如图6-3-3所示），使对接处产生圆角，同时也增强了护壁板的刚性。此外，由于金属护壁板的材料比较薄，需要防止其在自动扶梯运行时产生振动导致噪音，在护壁板与其他部件连接处需要通过压紧条（加垫橡胶条）或者采用弹簧夹等结构加以妥善固定。其固定方法还需要考虑在维修中的装拆方便。

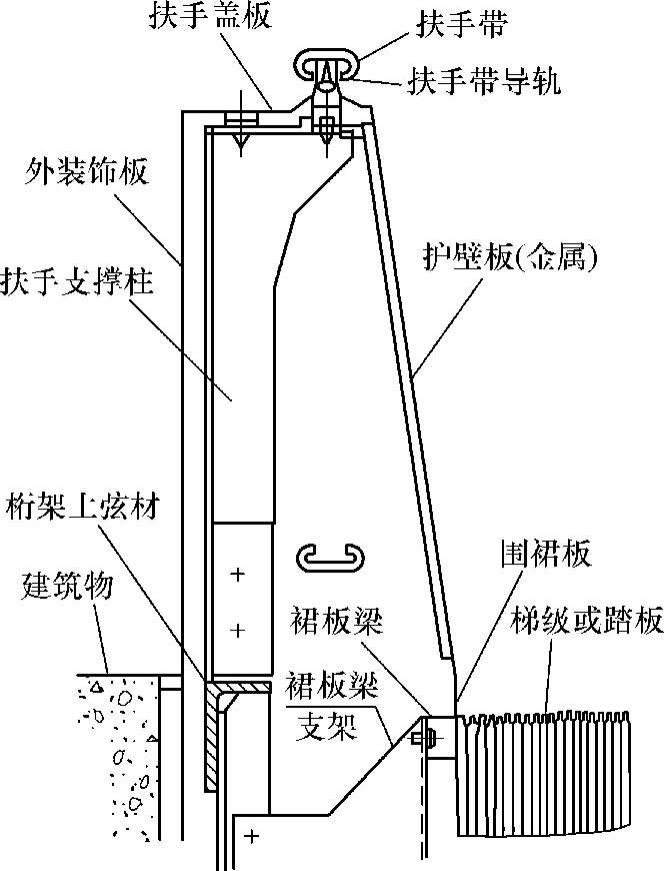

图6-3-2 斜型金属护栏结构

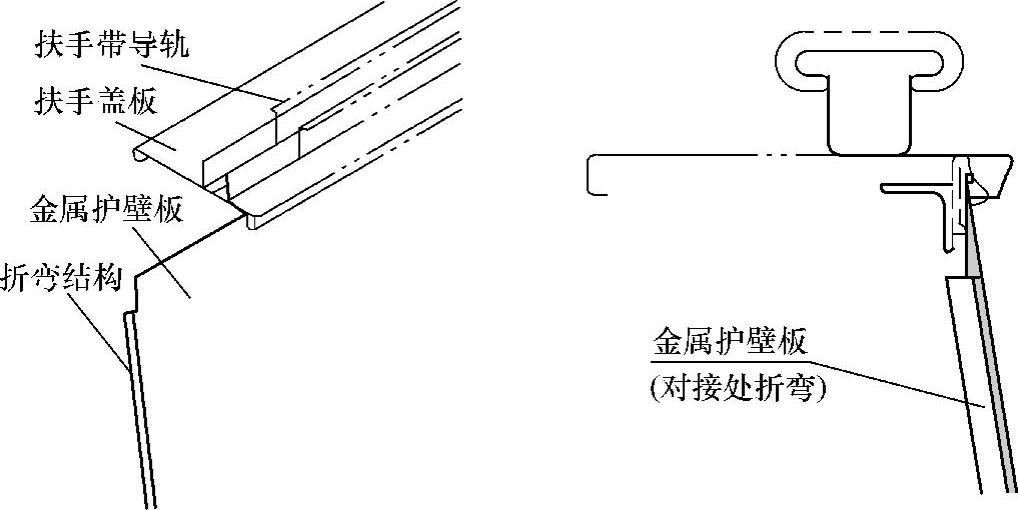

图6-3-3 金属护壁板的结构
2.扶手盖板
金属型护栏的扶手盖板通过其自身特殊结构或者辅助支架固定在扶手支撑柱上，因此无玻璃型护栏的扶手盖板上所具有的卡槽结构。图6-3-4和图6-3-5分别为铝合金成形材料扶手盖板和冷拉成形钢材扶手盖板结构示意图，从图上可看出，该两款扶手盖板结构都为外盖板和扶手盖板一体化结构，扶手带导轨通过螺栓固定在扶手盖板上面。其中铝合金成形材料扶手盖板具有精度高、安装方便快捷的优点；冷拉成形钢材扶手盖板一般用不锈钢制造，但具有成本优势。

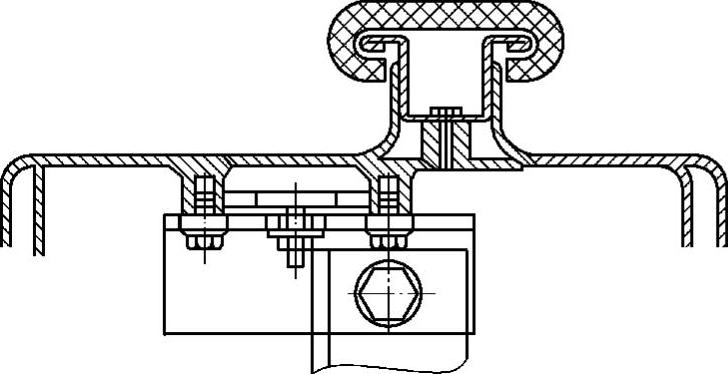

图6-3-4 金属护栏的铝合金成形材料扶手盖板
图6-3-5 金属护栏冷拉成形钢材扶手盖板
3.扶手支撑柱
扶手支撑柱是金属型护栏中重要的承载部件，通常按一定间隙布置，相邻两个扶手支撑柱的间隙通常在900～1500mm之间，其高度依据护栏高度等确定。目前，通用的扶手支撑柱主要有钢材钣金成形件和型钢（主要为角钢）两种。扶手支撑柱下端部分连接在桁架主体构架上，上端部分与扶手盖板等相关护栏部件或支架连接，对斜型金属护栏来说，通常扶手带返回侧导向轮也会安装在扶手支撑柱上。

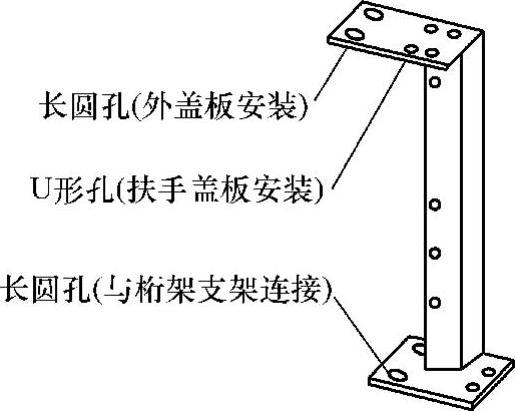

图6-3-6 扶手支撑柱安装结构
图6-3-6为扶手支撑柱安装结构示意图，扶手支撑柱的具体结构跟护栏、桁架其他相关安装件结构密切相关，为了方便安装及调整，通常情况下会设置长圆孔或者凹槽甚至定位块等结构。
