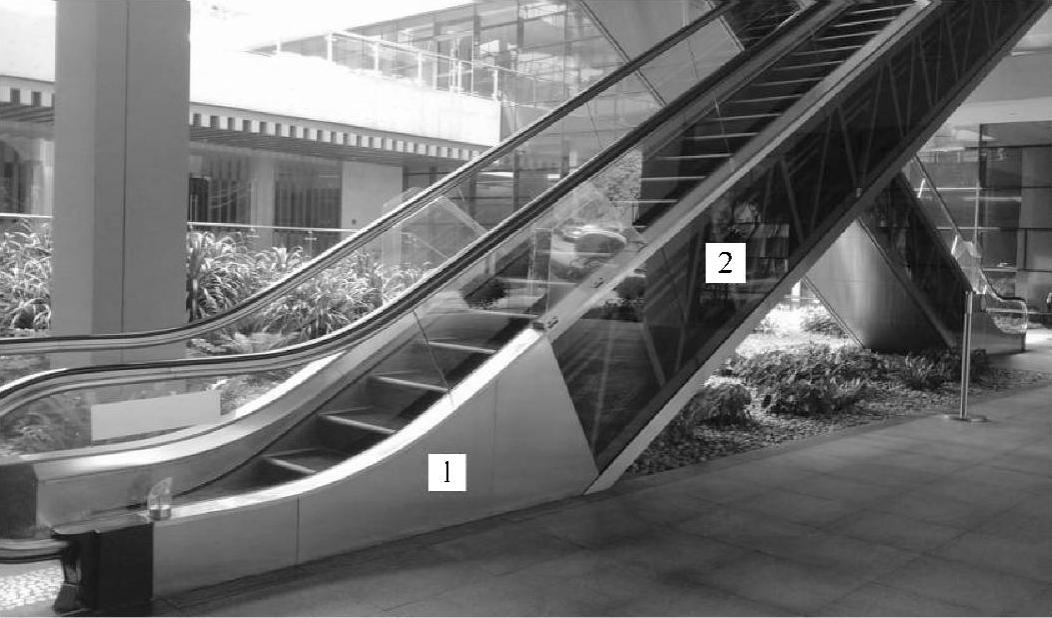

玻璃型护栏组成部件主要有：玻璃护壁板、扶手盖板、扶手带导轨、U形夹紧件（玻璃夹码）、夹紧条、内外盖板、围裙板、外装饰板、照明装置（如有）及其安装件（如裙板梁、裙板梁支架、双面胶及橡胶条等）。如图6-2-1～图6-2-3所示。

图6-2-3 玻璃型护栏基本结构

1.玻璃护壁板

玻璃壁板应采用是钢化玻璃。单层玻璃的厚度应不小于6mm。当采用多层玻璃时，应为夹层钢化玻璃，并且至少有一层的厚度应不小于6mm。

此外，在实际应用过程中，玻璃护壁板一般还应满足以下的技术要求：

1）为方便安装，每块玻璃的重量在50kg以下。

2）考虑到使用过程中可能产生的热变形，通常玻璃间隙至少为1mm，通常设计理论要求为2～3mm。

3）玻璃护壁板应可靠固定，采用防偏移、防脱落的结构。玻璃护壁板的上部由扶手盖板进行固定，下部由下部夹紧装置固定，同时，需要注意夹紧力矩的大小。

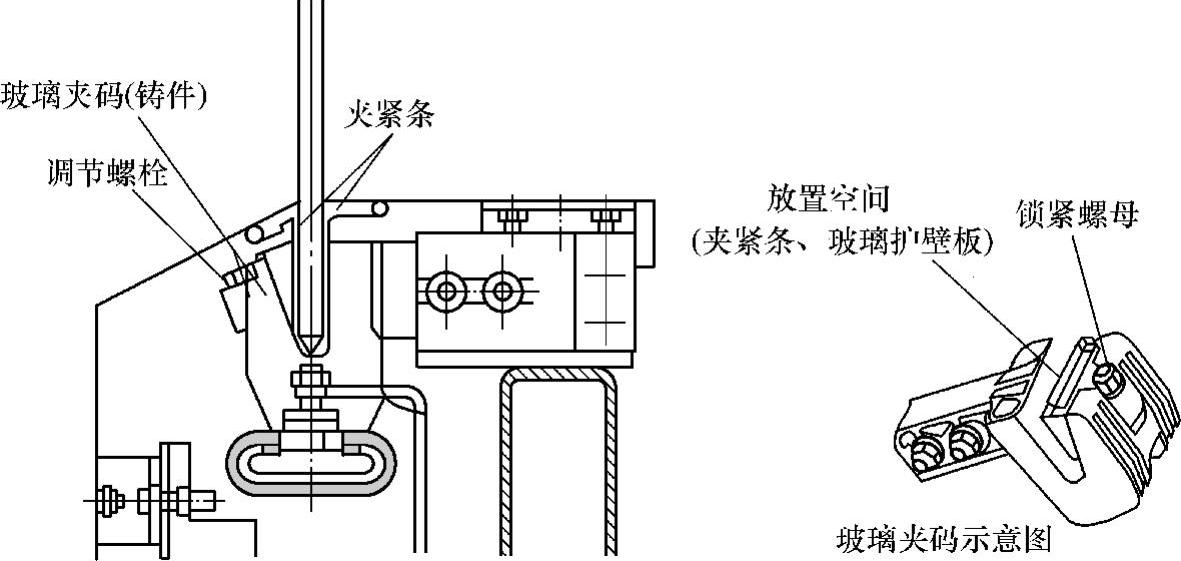

4）为提高护壁板的强度及可靠性，应在每个玻璃护壁板处设置2～3个U形夹紧件（玻璃夹码），相邻两个夹紧件的间距通常在800～1500mm之间。

图6-2-4为两种不同玻璃护壁板的对接部结构，其中图6-2-4a为对接口垂直于自动扶梯的运行方向，而图6-2-4b为对接口垂直于地面。通常情况下，为了方便部件的制作、搬运及保护等，各企业的标准配置结构为图6-2-4a所示形式，图6-2-4b所示结构仅在用户特别要求时进行配置。

图6-2-4 玻璃护壁板两种不同对接部结构

同时，对于上下水平部及R部玻璃在允许情况下通常做成一体化，其目的在于减少玻璃护栏数量便于安装调整，提高精度。

2.扶手盖板

扶手盖板是指与扶手带导轨相接并形成扶手装置顶部覆盖面的横向部件。如前面所述，玻璃型护栏扶手盖板常用结构为铝合金成形材料、冷拉成形钢材或者两者的组合件，其常用结构如图6-2-5所示。扶手盖板的一个共同点在于都具有与玻璃厚度相匹配的卡槽结构，并通过增加薄型夹紧件或者双面胶与玻璃护壁板进行匹配安装。

特别需要指出的是，由于安装扶手盖板是在安装玻璃之后，而玻璃本身是分段对接的，当扶手盖板对接处与玻璃对接处位于同一位置时，通常需要在玻璃对接处采用一小段扶手盖板同时并接相邻两块玻璃护壁板或者通过其他加强措施，避免对接口处连接强度不足影响正常使用，如图6-2-6所示。

图6-2-5 玻璃型护栏扶手盖板结构

a）冷拉成形 b）铝合金成形

3.扶手带导轨

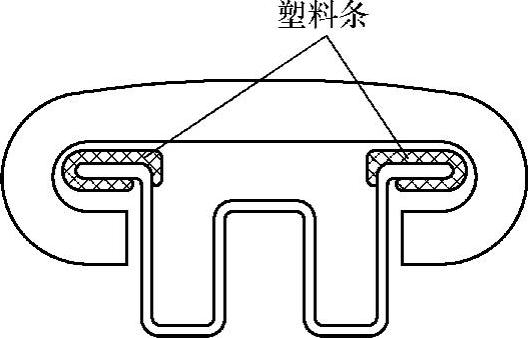

这里所述的扶手带导轨是指位于扶手盖板上面部分的部件，如前面所述，扶手带导轨部件通常采用螺栓固定在扶手盖板上，与扶手盖板一体化安装。其常用材料有：冷拉成形钢材（包括不锈钢）、铝合金成形材料和塑料类材料部件等（如图6-2-1和图6-2-2所示），当采用塑料类部件时，通常也需要冷拉成形钢材或铝合金成形材料作为骨架结构进行支撑（如图6-2-7所示），目的在于降低扶手带运行阻力、方便更换和降低维保费用等。
