为保证乘客搭乘自动扶梯的安全性，扶手装置的强度也需要达到如下的强度要求：

1.承受外力能力

扶手装置应能同时承受静态600N的侧向力和730N的垂直力，这两个力均匀分布在扶手带导向系统顶部同一位置1m的长度上。

图6-1-3所示为均布力实际测试位置及其加载详细示意图。在实际应用过程当中，需要进行实际测试及验证工作。通常情况下，由于自动扶梯的上下水平部与中间倾斜段扶手装置结构有区别，所以在实际测试过程当中需要分别进行测试，直至全部符合要求。

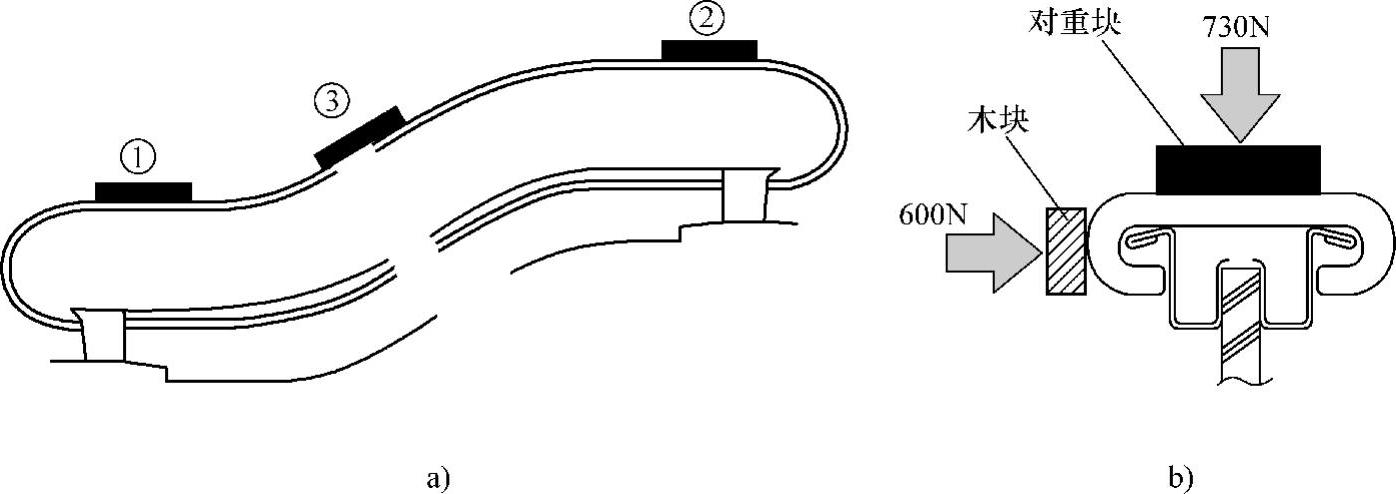

图6-1-3 扶手装置均布加载力测试示意图

对于垂直加载力，可通过在扶手上部的1m长度上均匀放置重块（如图6-1-3a所示的①、②或③的位置）。而对于侧向力，则通常需要通过多个弹簧计借助木块等等效成均布加载力方式实现，如图6-1-3b所示。

2.护壁板刚度

在护壁板表面任何部位，垂直施加一个500N的力作用于25cm²的面积上，护壁板不应出现大于4mm的缝隙和永久变形。

3.围裙板刚度

在围裙板的最不利部位，垂直施加一个1500N的力于25cm²的方形或圆形面积上，其凹陷不应大于4mm，且不应由此而导致永久变形。

测试承受外力能力、护壁板刚度和围裙板刚度时的加载部位如图6-1-4所示。

图6-1-5为护壁板和围裙板刚性测试示意图，该测试方法通过顶杆装置及百分表进行测试，该装置中调整装置是用来调整顶杆伸缩长度，其自带的压力传感器可实时读取施加压力大小，而百分表则可读取加载后的变形量及确认卸载后是否完全复位（指针返回零点），即是否产生永久变形，此外，对于加载过程中出现的缝隙则可通过塞尺等进行测量并读取。

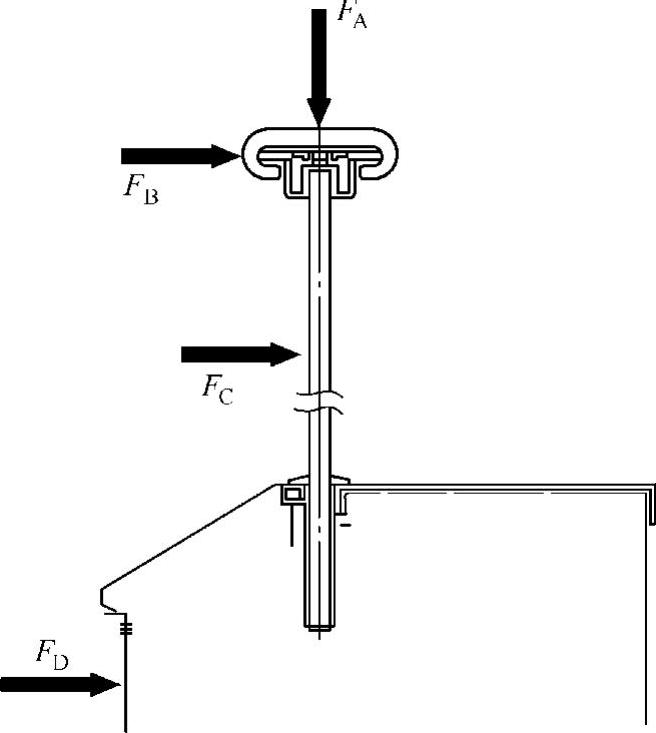

图6-1-4 扶手装置强度测试加载示意图

F_A—顶部加载 F_B—侧面加载 F_C—护壁板加载 F_D—围裙板加载

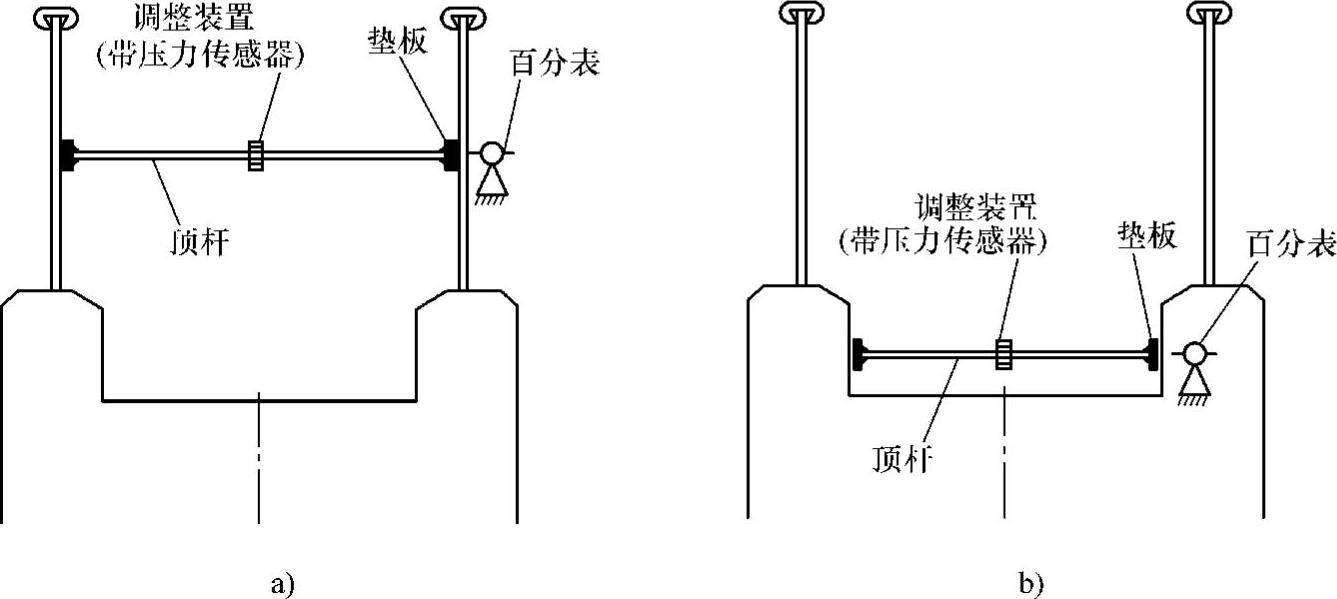

图6-1-5 护壁板和围裙板刚性测试示意图

a）护壁板 b）围裙板
