尺寸参数详解（图6-1-1）

2023-06-15 历史故事版权反馈

【摘要】：扶手装置高度值是扶手装置一个最基本的结构尺寸，也是一个重要的参数，如图6-1-1所示。图6-1-2 扶手装置高度过小时人员倾覆示意图3.扶手带入口的位置1）扶手带在扶手转向端入口处的最低点与地板之间的距离h3不应小于0.10m，也不应大于0.25m。从图6-1-1上可看出，如果h3尺寸过小，则该部位容易产生类似尖角空间，容易夹物；如果h3过大，则容易产生误碰扶手带入口装置的情况，两者都具有较大的安全风险。

1.扶手装置的高度

扶手带顶面距梯级前缘或踏板表面或胶带表面之间的垂直距离h₁不应小于0.90m也不应大于1.10m。

扶手装置高度值是扶手装置一个最基本的结构尺寸，也是一个重要的参数，如图6-1-1所示。扶手装置高度是根据人机结构原理而确定的，其值的大小直接影响自动扶梯的外形轮廓以及乘梯的舒适感，更重要的是影响乘客的人身安全。

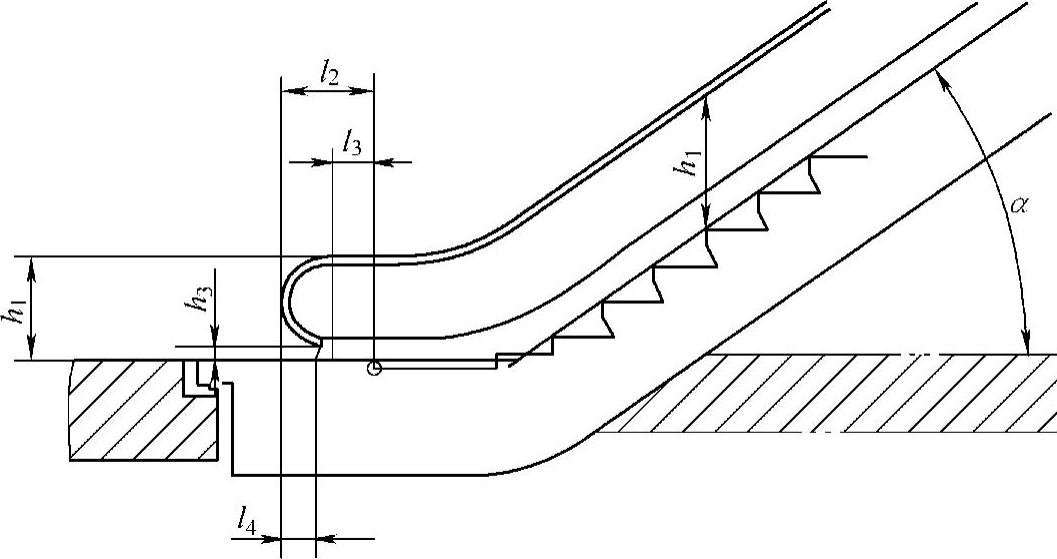

图6-1-1 扶手装置尺寸参数

目前不同公司的产品对扶手装置高度值的设置各有不同，中国、日本等大多数亚洲地区的国家使用的标准扶手装置高度值为900～1000mm左右，欧美地区的国家（平均身高较亚洲地区相对较高）采用的高度值相对较高，据报道澳大利亚的大部分项目要求该值为1100mm。图6-1-2所示为扶手装置高度过小时人员倾覆示意图。反过来可以想象，如果高度过高，则将引起乘梯时扶握不便等情况。

2.扶手端部的位置

1）扶手转向端（包括扶手带在内），距梳齿与踏面相交线的纵向水平距离l₂不小于0.60m。

2）在出入口，扶手带水平部分的延伸长度自梳齿与踏面相交线起l₃不应小于0.30m。

扶手端部位置的2个要求是为了确保乘客进出自动扶梯或者自动人行道的安全性。因为在扶手端部位置，乘客需要在静止的地板和运动的梯级或踏板两者之间过渡，存在因惯性而产生不平衡导致摔倒等风险，如果扶手带装置的上述尺寸参数过小，则难以起到有效的扶握作用，增加不安全因素。

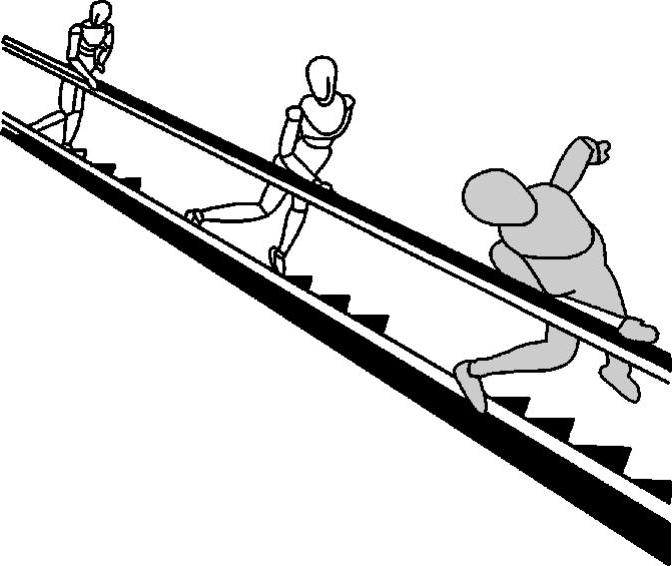

图6-1-2 扶手装置高度过小时人员倾覆示意图

3.扶手带入口的位置

1）扶手带在扶手转向端入口处的最低点与地板之间的距离h₃不应小于0.10m，也不应大于0.25m。

2）扶手带转向端定点到扶手带入口处之间的水平距离l₄不应小于0.30m。

3）如果l₄大于（l₂-l₃+50mm），则扶手带进入扶手装置时，与水平方向的夹角α不应小于20°。

从上述尺寸规定可看出，在扶手带入口处，虽然设置有入口保护装置，但其尺寸要求也非常重要。从图6-1-1上可看出，如果h₃尺寸过小，则该部位容易产生类似尖角空间，容易夹物；如果h₃过大，则容易产生误碰扶手带入口装置的情况，两者都具有较大的安全风险。扶手带进入扶手装置时与水平方向的夹角α过小时，也存在较大的安全隐患。

4.围裙板与梯级的位置

根据统计，由围裙板与梯级之间的间隙而引起的乘梯事故占的比例相当大。其中在自动扶梯的上下拐弯处，由于相邻梯级之间的相对运动，容易产生夹伤事故，因此，围裙板的安装间隙调整非常重要。

围裙板设置在梯级的两侧，任何一侧的水平间隙不应大于4mm，在两侧对称位置处测得的间隙总和不应大于7mm。
