【摘要】：扶手装置也称护栏或栏杆，设在自动扶梯两侧，是对乘客起安全防护作用，便于乘客站立时扶握的部件。此外，扶手装置也是自动扶梯最主要的装饰构造物，有如扶梯的“外貌”。扶手装置基本结构如图6-0-1所示，主要由护壁板、围裙板、内盖板、外盖板、外装饰板等构成。

扶手装置也称护栏或栏杆，设在自动扶梯两侧，是对乘客起安全防护作用，便于乘客站立时扶握的部件。同时，扶手装置也是扶手带安装位置，需要为扶手带的工作提供导向和承受负载。此外，扶手装置也是自动扶梯最主要的装饰构造物，有如扶梯的“外貌”。

因此，在满足安全性要求的前提下，扶手装置的设计应以提供导向及降低扶手带的运行阻力为重点，在提高扶梯的乘坐舒适感的同时，使自动扶梯以及建筑物的装饰协调，满足客户需求。

扶手装置基本结构如图6-0-1所示，主要由护壁板、围裙板、内盖板、外盖板、外装饰板等构成。

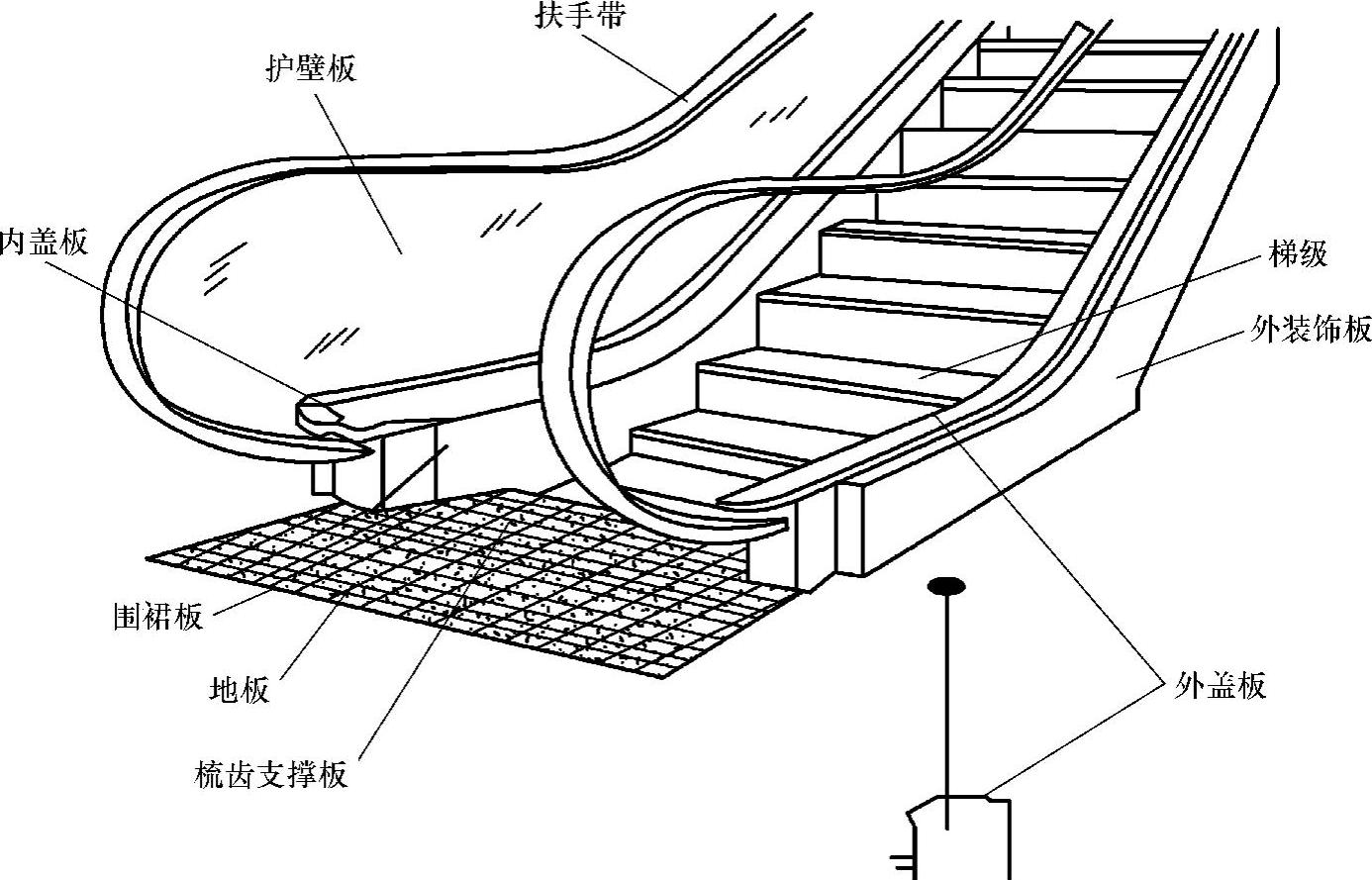

图6-0-1 扶手装置基本结构

自动扶梯扶手装置按结构形式可分为玻璃型护栏（如图1-2-9所示）和金属型护栏（如图1-2-10所示）两种。

1.玻璃型护栏

玻璃型护栏的护壁板采用玻璃制造，通常有全透明玻璃和半透明玻璃两种，此外还可以采用不同颜色的玻璃，其中全透明玻璃应用最广泛。根据扶手框架（位于玻璃与扶手带之间）的结构形式，玻璃型护栏还可以分为标准型和苗条型等。其中，苗条型护栏的结构简洁，制作简单，应用最为广泛。图6-0-2为玻璃型护栏的外形示意图。

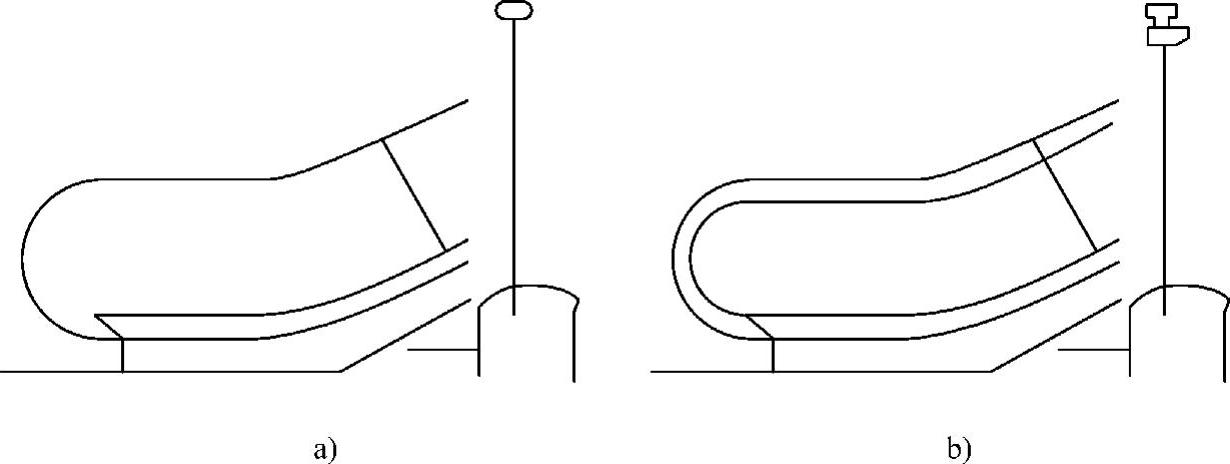

图6-0-2 玻璃型护栏

a）苗条型 b）标准型

2.金属型护栏

金属型护栏的护壁板通常采用发纹不锈钢制作，并根据其与梯级或踏板的踏面（水平面）夹角分为直型和斜型两种。直型金属护栏多应用于普通公共交通型自动扶梯当中，而斜型金属护栏通常应用于重载型自动扶梯当中。图6-0-3为金属型护栏的外形示意图。

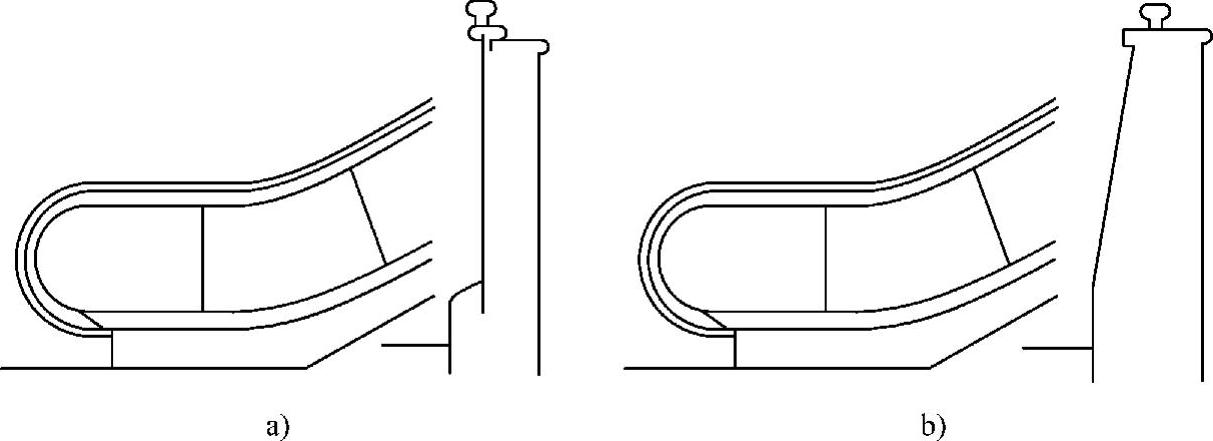

图6-0-3 金属型护栏

a）直型 b）斜型
