图5-4-1 上端部转向导轨系统结构示意图图5-4-2 上端部转向导轨系统工作原理示意图梯级向下运行时 前进侧系统是松边,返回侧系统为张紧边。由于梯级主轮的轮毂外圆与驱动链轮的齿槽啮合后沿上部链轮轴旋转,随后进入前进侧主轮导轨水平直线段;副轮则由返回侧直线段副轮导轨进入转向壁上的转向导轨,随后进入前进侧副轮水平导轨。这样当主轮从驱动链轮过渡到水平直线导轨时能平稳地滚动,所以过渡平稳、冲击小、无噪声,链条张力变化小。......
2023-06-15
下端部转向导轨结构根据梯级链张紧装置结构的不同而大体可分为两种:一种为链轮式张紧装置的下端部转向导轨,采用链轮张紧,又称为滚动式张紧装置的下端部转向导轨;另一种是圆弧导轨式张紧装置的下端部转向导轨,采用圆弧导轨张紧,又称为滑动式张紧装置(详见第三章第三节的介绍)的下端部转向导轨。但无论梯级链张紧装置采用哪种结构,它们与转向导轨组成的下端部转向导轨系统的原理是相同的。
1.链轮式张紧装置的下端部转向导轨

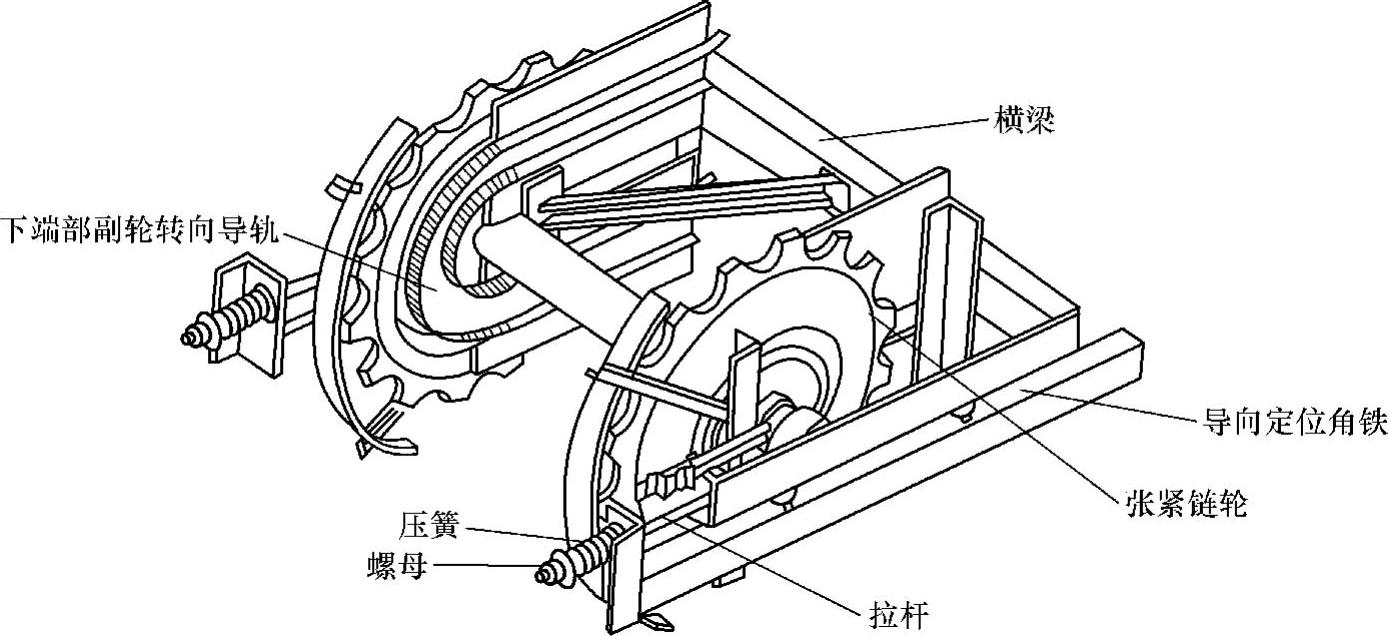

(1)结构 链轮式张紧装置的下端部转向导轨系统结构示意图如图5-4-3所示。
当牵引链条通过下端部张紧链轮转向时,梯级主轮已经不需要转向导轨,但梯级的副轮经过下部张紧端部时仍需要转向导轨,梯级副轮的下端部转向导轨与下端部张紧链轮构成了扶梯下转向系统。
下端部副轮转向导轨作为张紧装置的组成部分,固定在张紧架上,在工作中随张紧架的移动而移动。转向导轨与水平段副轮工作轨以“Z型”接口方式相接,当梯级链在工作中由于发生伸长而使张紧架后移时,“Z型”接口的缝隙被拉大,产生缺口,此时滚轮在通过接口部时只能在一半宽度的导轨面上滚动,梯级必须有可靠的横向限位,不能发生太大的偏摆,否则梯级滚轮就有可能陷入缺口之中(详见第十一章第三节介绍和图11-3-34)。
图5-4-3 链轮式张紧装置的下端部转向导轨系统结构示意图

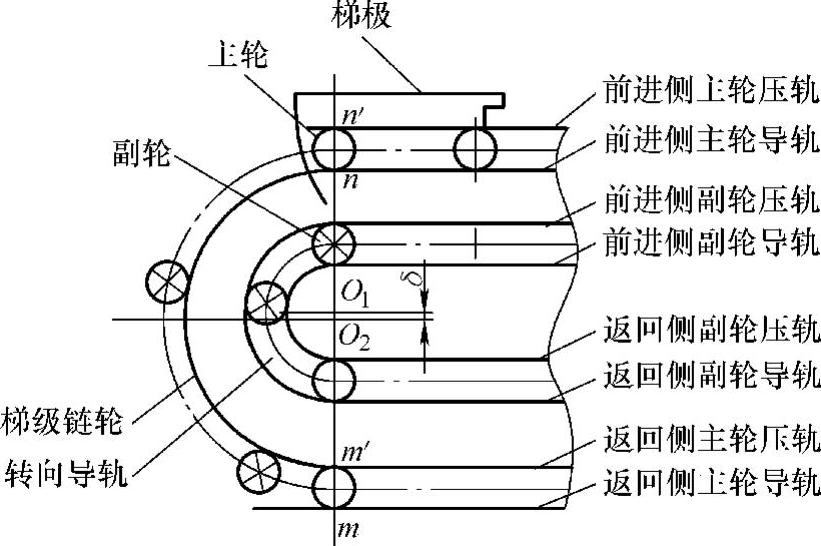

(2)工作原理 链轮式张紧装置的下端部转向导轨系统的工作原理如图5-4-4所示。
图5-4-4 链轮式张紧装置的下端部转向导轨系统的工作原理
1)梯级向下运行时。主轮沿前进侧主轮导轨水平直线段滚动,并转向梯级链轮而环绕驱动中心旋转,致使进入m切点,随后沿着切点滚动进入返回侧主轮水平直线导轨段。
由于梯级主轮的轮毂外圆与驱动链轮的齿槽啮合后沿上部链轮轴旋转(对滚轮内置式梯级链),随后进入返回侧主轮导轨水平直线段;副轮则沿前进侧直线段副轮导轨进入转向壁上的转向导轨(图示中的小圆弧),随后进入返回侧副轮水平导轨。
由于梯级的主轮由梯级链轮带动,即可避免梯级反转。n的水平高度与梯级链齿槽底为同一个平面,为了避免主轮进入m发生跳动,设置返回侧主轮压轨,以起到安全防跳的作用。mm′的尺寸为轮子的外圆直径及间隙之和。
2)梯级向上运行时。由于梯级主轮外圆与驱动链轮的齿槽啮合沿下部链轮轴旋转(对滚轮内置式梯级链),主轮进入n′切点,随后进入前进侧主轮导轨水平直线段;前进侧导轨切点接口nn′的尺寸为轮子的外圆直径及间隙之和。这样当主轮从下部链轮过渡到水平直线导轨时能平稳地滚动,所以过渡平稳、冲击小、无噪声,链条张力变化小。
2.圆弧导轨式张紧装置的下端部转向导轨

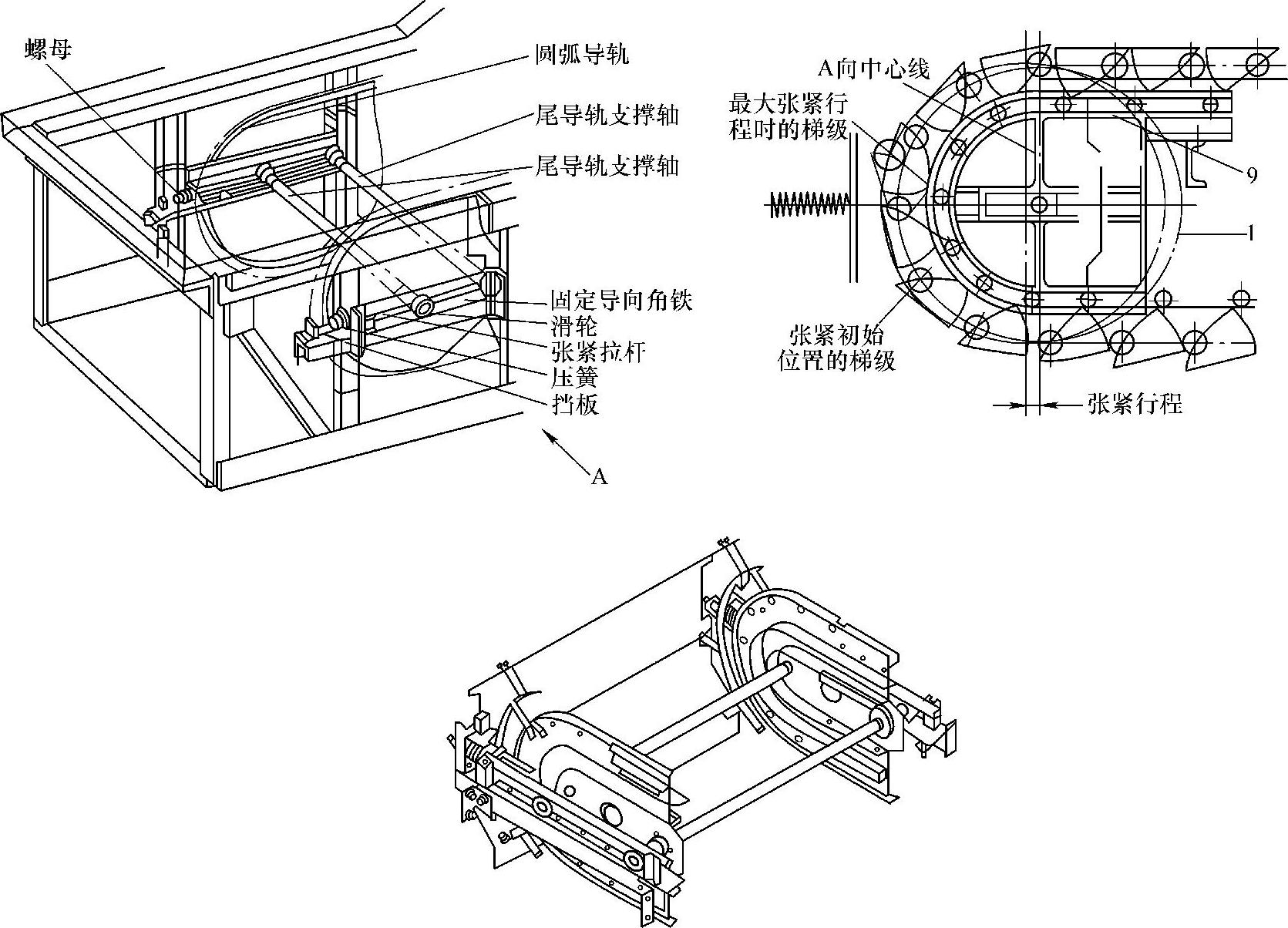

圆弧导轨式张紧装置的下端部转向导轨的结构如图5-4-5所示。
图5-4-5 圆弧导轨式张紧装置的下端部转向导轨结构示意图
圆弧导轨、张紧拉杆、压簧等部件构成了一个圆弧导轨式张紧装置。其中圆弧导轨就是下转向导轨。
左右转向导轨作为一个整体结构由尾导轨支撑轴相连,组成了一个导轨式梯级链张紧架,使梯级链条获得初始张力。它通过在固定导向角铁上的自由滑动来调节转向导轨的位置,以吸收梯级链在梯路上的伸缩长度。在对梯级链的张紧过程中,转向导轨不断伸缩,同时实现对梯级的转向功能。其张紧原理与链轮式张紧装置相同。
