【摘要】：返回段的扶手带导轨由于不需要承受乘客的负载，其主要作用是导向和调节扶手带的松紧，同时一般还配备有去静电装置。导向滚轮导向如图4-3-6所示，在返回段全程间断性安装滚轮，对扶手带实行导向。扶手带过松时会出现打滑、速度变慢，甚至导致扶手带脱离导轨；过紧时扶手带则会发热，加速疲劳。

返回段的扶手带导轨由于不需要承受乘客的负载，其主要作用是导向和调节扶手带的松紧，同时一般还配备有去静电装置。

1.导向方式

常用的导向方式有导轨型材导向、导块导向和导向滚轮导向等。

（1）导轨型材导向如图4-3-4所示，在扶手带的返回段除安装调节扶手带松紧的导向排轮之外的直线部位，还安装如图4-3-4所示的型材，对扶手带实行连续性导向。

（2）导块导向如图4-3-5所示，间断性安装导向块，对扶手带实行非连续性导向。

（3）导向滚轮导向如图4-3-6所示，在返回段全程间断性安装滚轮，对扶手带实行导向。

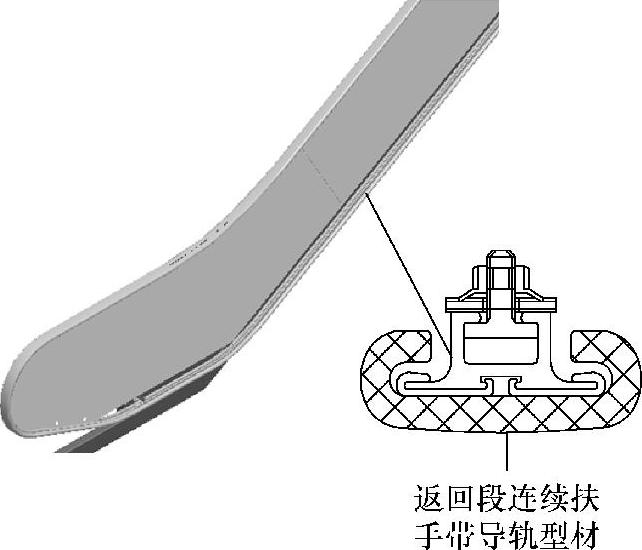

图4-3-4 返回侧型材式扶手导轨

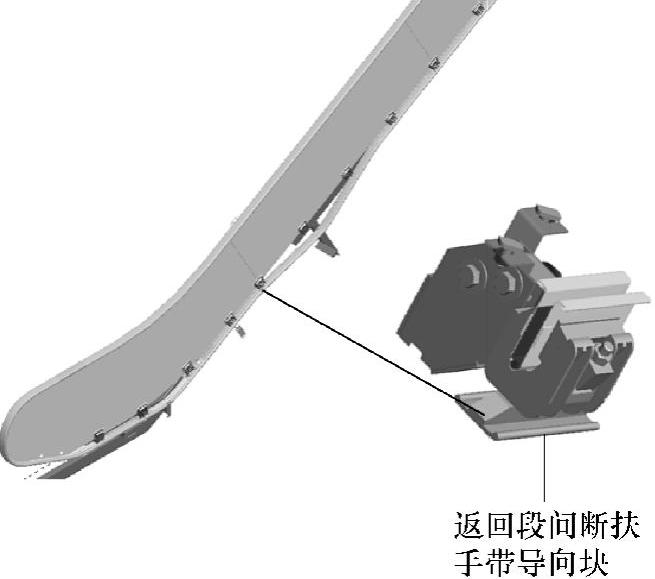

图4-3-5 返回侧导块式扶手导轨

2.扶手带松紧的调节

扶手带的长度在扶梯使用的过程中会发生变化，因而使扶手带的张紧度发生变化。扶手带过松时会出现打滑、速度变慢，甚至导致扶手带脱离导轨；过紧时扶手带则会发热，加速疲劳。因此在使用中必须对扶手带的松紧进行调节。

不论采用哪种驱动方式，在扶手带返回段都安装有弓形导向排轮，其安装位置如图4-3-7所示。弓形导向排轮由一组滚轮组成，如图4-3-8所示，滚轮多用工程塑料制造，分布在摩擦驱动轮左右两边。导向排轮的角度是可调的，调整其角度，就可以抵消或补偿扶手带的伸长或缩短，使扶手带处于一种最佳的松紧运行状态。

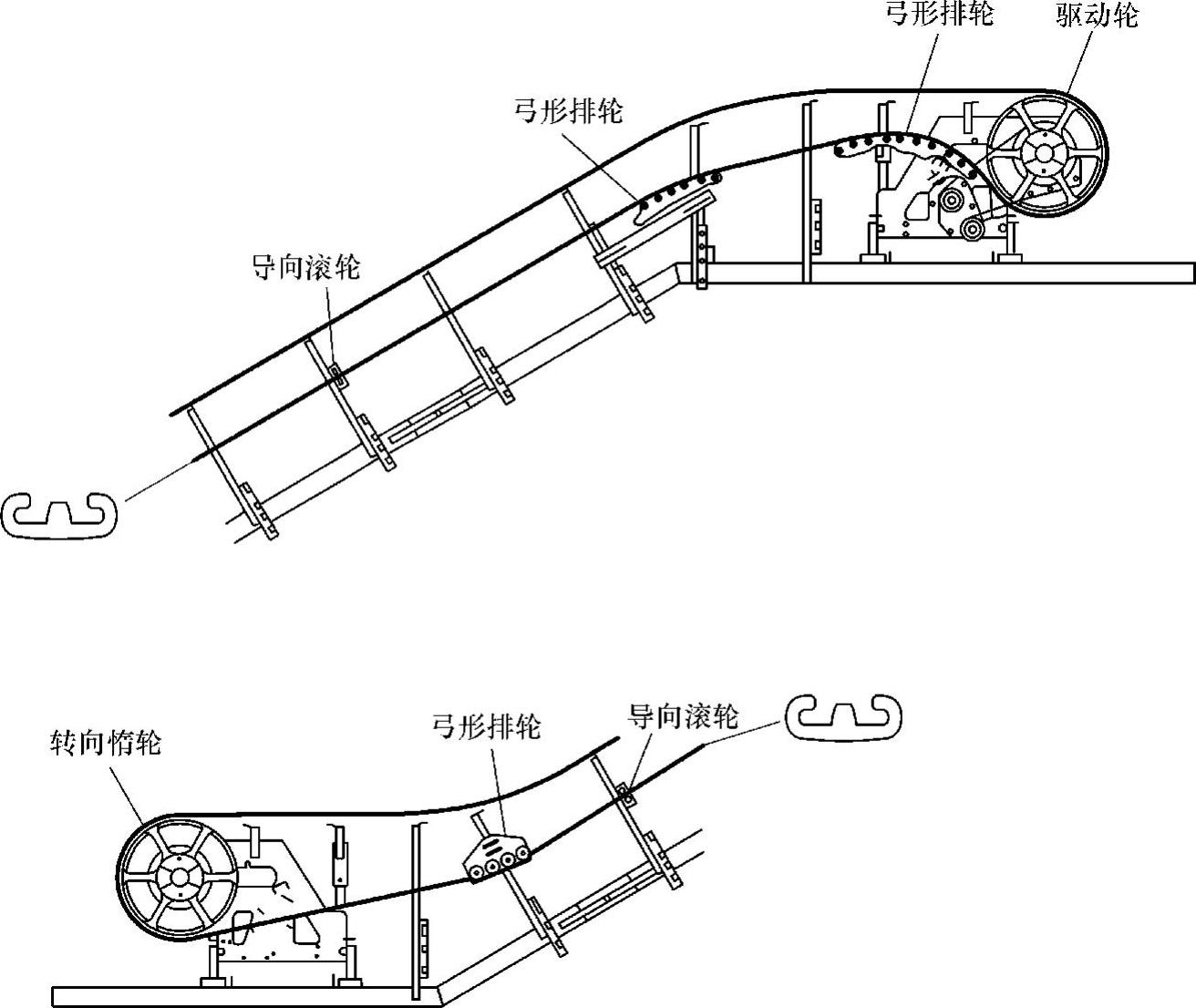

图4-3-6 返回侧导向轮滚式扶手导轨

对于大提升高度的扶梯，由于扶手带总长度较长，随环境温度和材料老化的影响，长度伸缩量较大，所以可增加弓形导向排轮的套数，对扶手带长度进行补偿调节。如图4-3-7所示，在调节弓形导向排轮3不足以补偿长度时，可首先调节上部弓形导向排轮4对扶手带进行张紧，若仍然不能满足驱动力的要求，可以调节靠近下端部的弓形导向排轮5对扶手带长度作进一步的补偿。

3.防静电滚轮

扶手带的运动是通过驱动轮的摩擦力来实现的，在运动过程中，扶手带与非金属的导向滚轮、导轨等零件的摩擦接触，会产生静电积聚在扶手带的表面上，当人的手扶上去时就会有触电的感觉。为去除扶手带上的静电，可将导向排轮上的一个滚轮设计为金属滚轮，达到接地去静电的目的。图4-3-8中的导向排轮中有一个防静电金属导向轮，一般采用导电性能好的铜制成。

图4-3-7 扶手带长度补偿装置

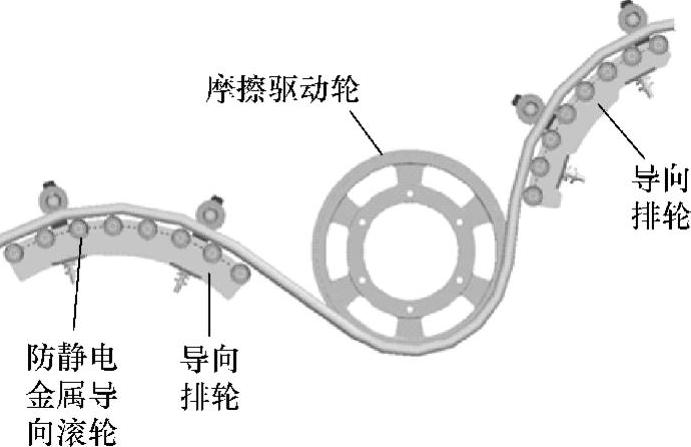

图4-3-8 导向排轮与防静电滚轮
