乘客段扶手带导轨的材质与注意事项
【摘要】：乘客段扶手带导轨要求连续不间断地对扶手带起导向作用，且能承受来自乘客作用在扶手带上的载荷。扶手带导轨在乘客段一般都由金属型材制造，分为不锈钢型材、碳钢型材和铝合金型材几种。铝合金型材的导轨除了用于室内梯外，在进行阳极处理后，同样可用于室外梯中。因铝合金型材的耐磨性较差，为避免过快被扶手带磨损，需要在铝合金型材上套上聚甲醛POM耐磨衬片以减少与扶手带间的磨损。
乘客段扶手带导轨要求连续不间断地对扶手带起导向作用，且能承受来自乘客作用在扶手带上的载荷。
扶手带的设计通常会考虑如何令乘客方便地握紧扶手，因此在设计上其接触面常为平面，宽度需控制在70～100mm，多数厂家的扶手带宽度约为80mm。为避免乘客的手指在紧握扶手时可能夹在扶手带开口与扶手导轨或支架间的间隙中造成意外损伤，要求两相对运动的部件间的设计间隙不大于8mm，而且要求扶手带的唇口要有一定的强度，在长期运行后不发生变形或变形量较小，以保证扶手带在使用周期内该间隙均小于8mm（图4-3-2）。
扶手带导轨在乘客段一般都由金属型材制造，分为不锈钢型材、碳钢型材和铝合金型材几种。
1.不锈钢型材导轨
不锈钢型材导轨的结构与形状如图4-3-3a所示。不锈钢型材导轨可用于室外梯和室内梯，具有良好的耐磨性。
2.碳钢型材导轨

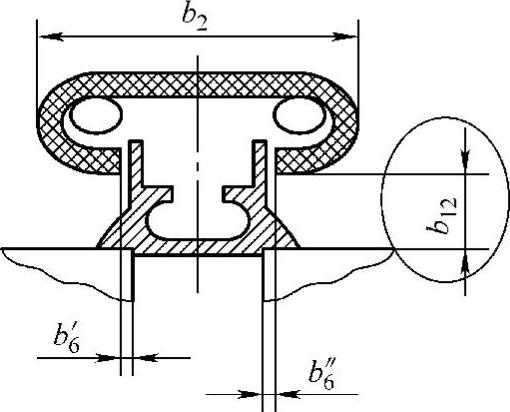

图4-3-2 扶手带与导轨间隙
碳钢型材导轨的结构与形状如图4-3-3a所示。碳钢型材通常仅用于室内梯，一般表面作电镀锌处理。
3.铝合金型材导轨
铝合金型材导轨的结构与形状如图4-3-3b所示。铝合金型材的导轨除了用于室内梯外，在进行阳极处理后，同样可用于室外梯中。因铝合金型材的耐磨性较差，为避免过快被扶手带磨损，需要在铝合金型材上套上聚甲醛POM耐磨衬片以减少与扶手带间的磨损。

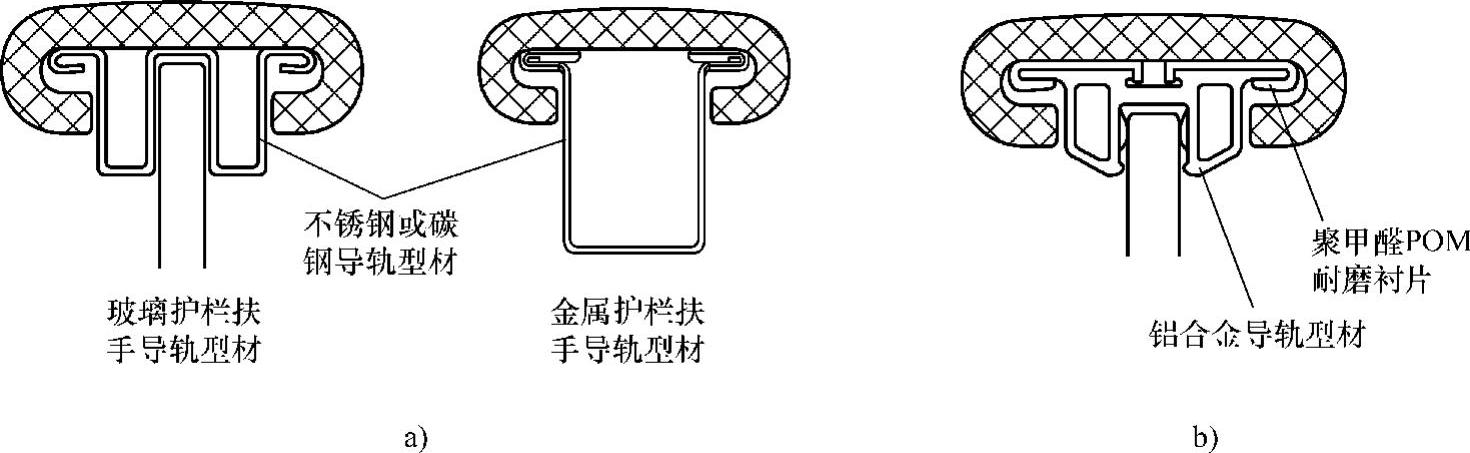

图4-3-3 扶手带导轨的型材
a）不锈钢及碳钢型材 b）铝合金型材
