梯级链的张紧装置：滚动式与滑动式对比
【摘要】：梯级链的张紧装置是一个可移动的装置，它在压缩弹簧的作用下给梯级链一个预张力，使其始终处于被张紧的状态。张紧装置上都安装有梯级的回转导轨，使梯级在这个位置产生回转运动。梯级链的张紧装置可分为滚动式和滑动式两种。滑动架的尾部同样安装有压缩弹簧和安全开关，其功能与滚动式张紧装置相同。这种张紧装置结构简单、造价较低，在普通型扶梯上得到了广泛应用。
梯级链的张紧装置是一个可移动的装置，它在压缩弹簧的作用下给梯级链一个预张力，使其始终处于被张紧的状态。张紧装置上都安装有梯级的回转导轨，使梯级在这个位置产生回转运动。
梯级链的张紧装置可分为滚动式和滑动式两种。
1.滚动式张紧装置
滚动式张紧装置又称为链轮式张紧装置，由张紧轴、张紧架、支撑架和压缩弹簧组成，其结构如图3-3-8所示。

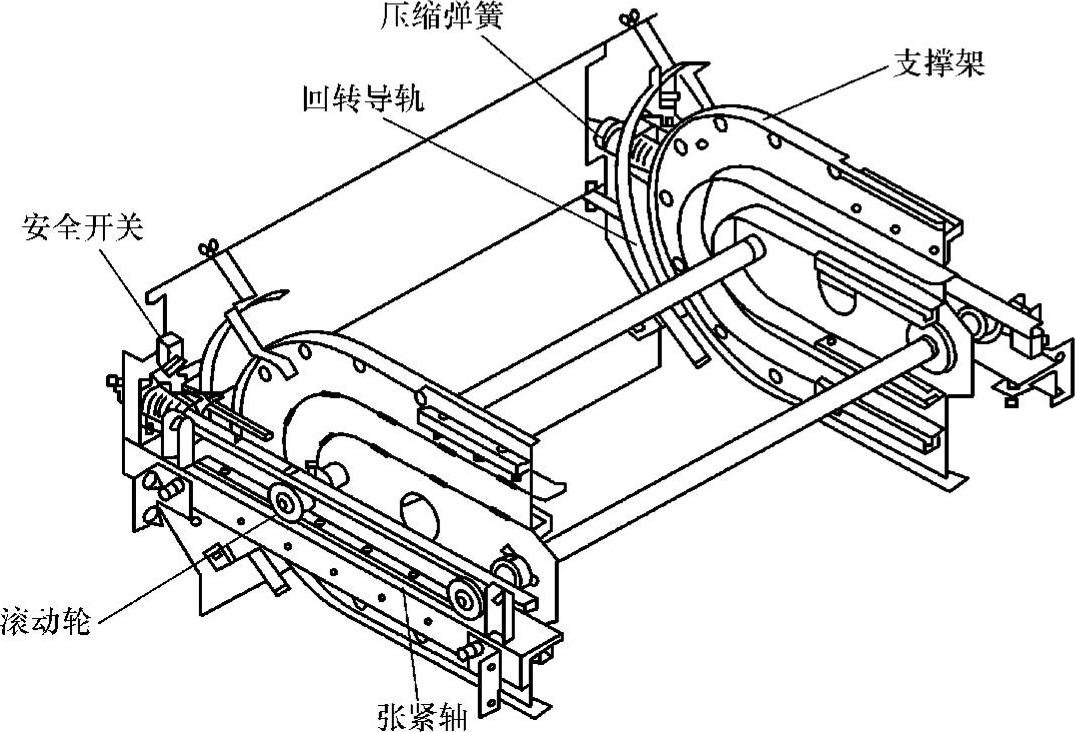

图3-3-8 滚动式张紧装置

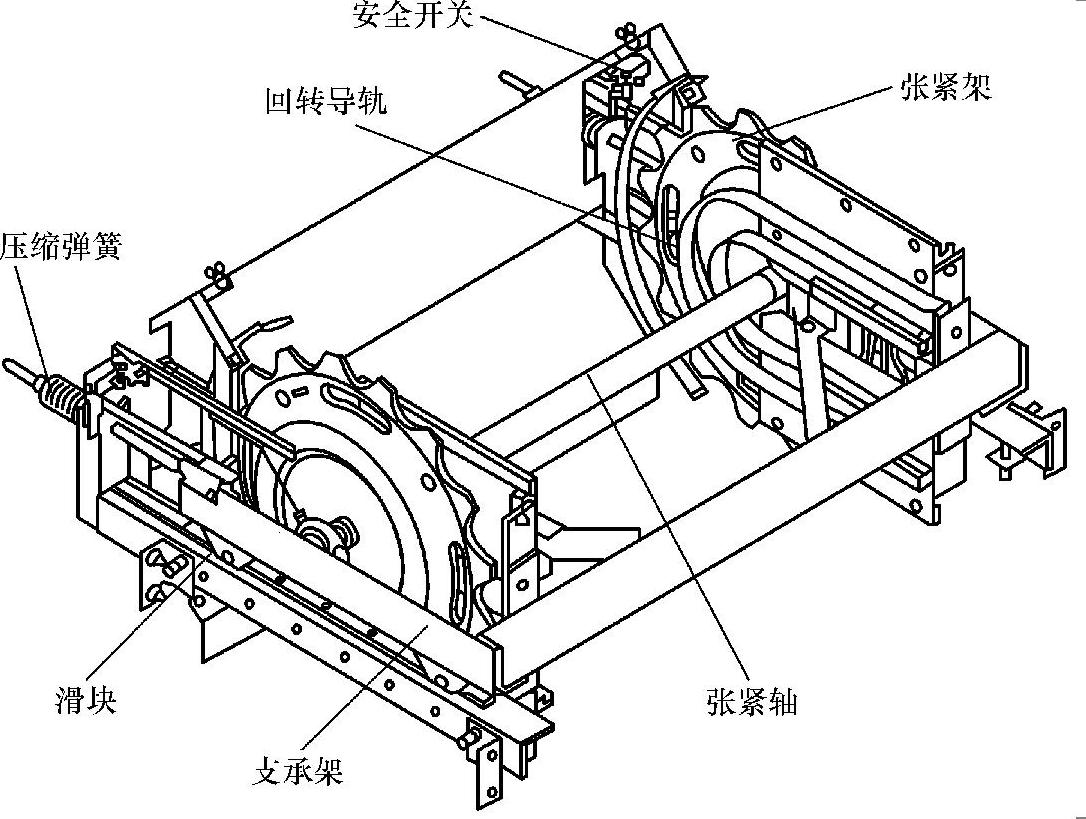

图3-3-9 滑动式张紧装置
张紧架中两侧的链轮与梯级链啮合，通过轴承座安装在张紧架上；张紧架与支撑架之间安装有滚轮，整个张紧架可以在支撑架上前后移动。张紧架的双侧尾部都安装有一个压缩弹簧，通过调节弹簧的压缩量，可以调节张紧装置对梯级链的张紧力。在支撑架的尾部还安装有两个安全开关，当梯级链过度伸长、不正常收缩或断裂，使张紧架的移动距离超过20mm时，安全开关就会动作，使扶梯停止运行。
2.滑动式张紧装置
图3-3-9是滑动式张紧装置的结构示意。其特点是没有链轮，通过安装在滑动架上的回转导轨的移动，以对梯级的张紧间接地对梯级链实行张紧。滑动架的尾部同样安装有压缩弹簧和安全开关，其功能与滚动式张紧装置相同。这种张紧装置结构简单、造价较低，在普通型扶梯上得到了广泛应用。
