梯级的设计需要考虑作用在梯级上的乘客重量以及正常运行时由导轨、导向和驱动系统所施加的所有可能的载荷和扭曲作用，同时还需要考虑在不同的使用环境中，在可能的温度、紫外线、湿度、腐蚀等条件下，在规定的工作寿命周期内，均具有可靠的强度。

梯级需要承受6000N/m²的均布载荷（6000N/m²由静载5000N/m²乘上冲击系数1.2得出）。因此，梯级需要进行型式试验，满足梯级静载试验、动载试验和扭转试验的要求。

对于组合型梯级，要求它的所有零部件可靠连接，在整个工作寿命周期内不能发生任何松动现象。

1.梯级静载试验

（1）梯级的抗弯变形试验（图3-1-9）梯级的抗弯变形试验需要对完整的梯级进行。梯级需要安装梯级滚轮和梯级链滚轮（即梯级要安装在梯级链轴上）。在梯级踏面中央部位施加一个3000N的垂直力。为使这个力均匀施加于梯级踏面而不是只作用于某点上，试验时须施力于一块面积为0.2m×0.3m，厚度大于25mm的钢质垫板上。试验过程中，在梯级踏面测得的挠度不应大于4mm，并且不允许产生永久变形。

图3-1-9 梯级的抗弯变形试验

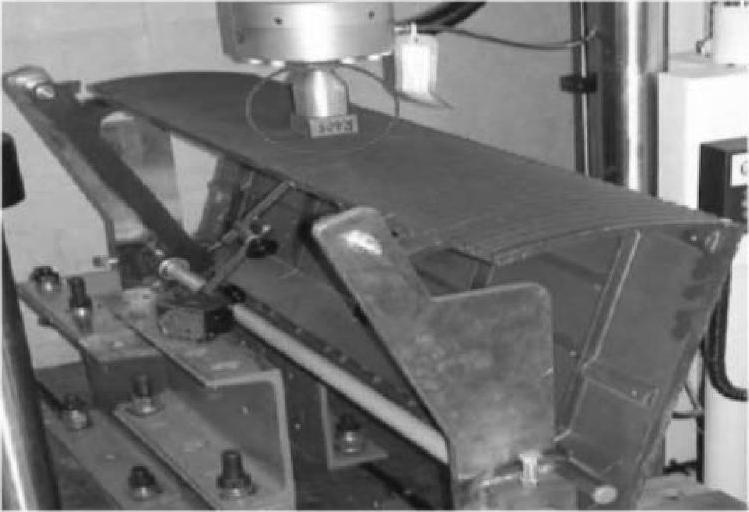

（2）梯级踢板的抗弯变形试验（图3-1-10）在GB 16899—2011中，除了要求对梯级踢板进行抗弯变形试验外，还增加了对梯级踢板的抗弯变形试验新要求。同样，对于梯级踢板的抗弯变形试验也需通过一块钢质垫板来施加一个1500N的力，并且载荷须施加于踢板宽度中心线方向上的三个位置：中间和两端。在测试中，梯级踢板的变形不允许大于4mm，而且也不允许产生永久变形。

图3-1-10 梯级踢板的抗弯变形试验

2.梯级的动载试验

梯级的动载试验分为载荷试验和扭转试验。(https://www.chuimin.cn)

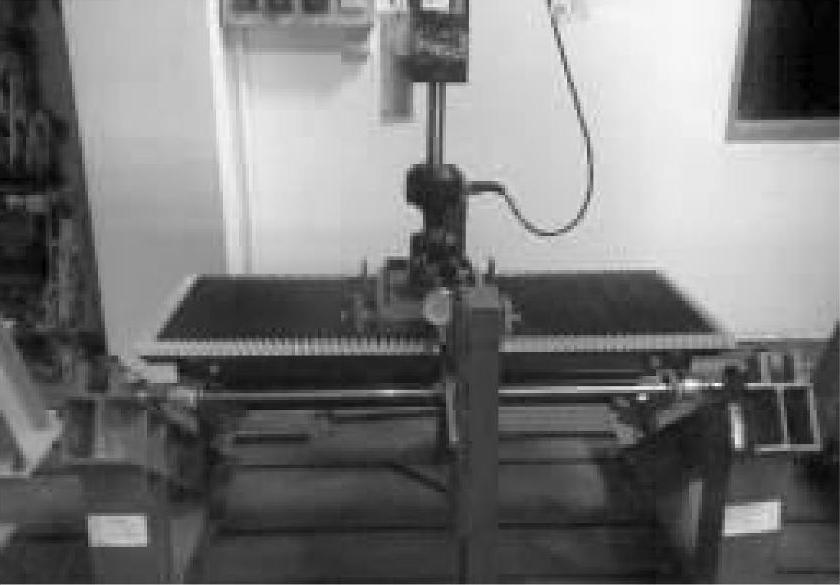

（1）载荷试验（图3-1-11）在进行梯级动载试验时，需对整个完整的梯级进行，即梯级须安装梯级滚轮和梯级链滚轮（即梯级要安装在梯级链轴上），钢质垫板放置的位置及要求与梯级踏面的抗弯变形试验相同。试验时，需在5～20Hz的任一频率下，对梯级踏面施加一个500～3000N的无干扰的谐振力波。施加的谐振力波的脉动载荷须进行不小于5×10⁶次循环。在试验后，梯级不允许出现裂纹，也不允许在踏板表面产生大于4mm的永久变形。

图3-1-11 梯级载荷试验

在整个动载试验中，如发生滚轮损坏的情况，允许进行更换，并且不会影响试验的结果。但是GB 16899—2011规定，组合型梯级的组合零部件在整个动载试验过程中需可靠连接，不允许发生任何松动现象。

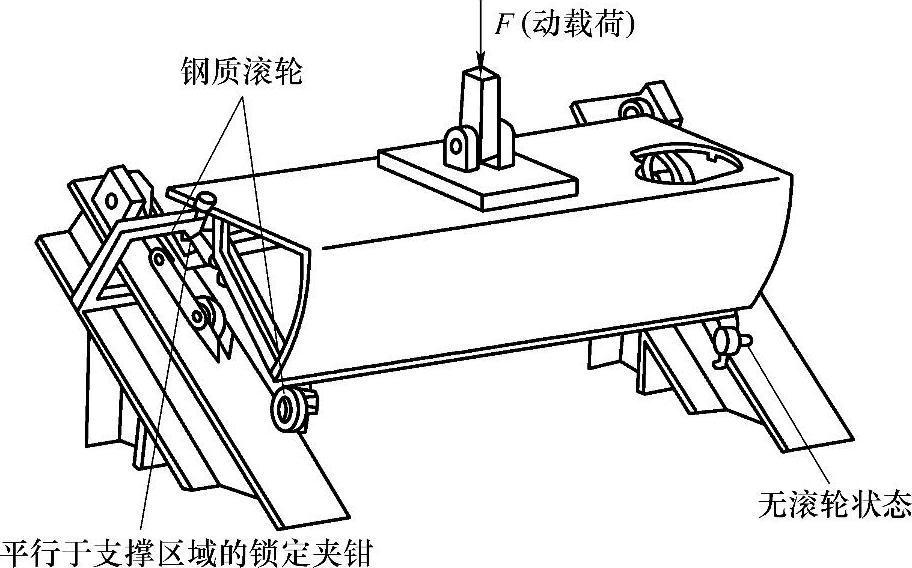

（2）扭转试验（图3-1-12）梯级在工作中还需要承受扭转力。当梯级上的4个滚轮磨损不一致、或其中一个滚轮表面产生破损时就会产生扭转力。

梯级的设计需满足其结构能承受相当于引起梯级随动滚轮（梯级轮）中心有±2mm圆弧位移的等效扭转载荷，该圆弧以梯级链滚轮中心为中心。±2mm的位移是基于通常梯级滚轮与梯级链滚轮之间距离为400mm，以该距离为中心距（当400mm中心距改变时，其位移与中心距的比例需保持不变）。

图3-1-12 梯级扭转试验

如图3-1-12所示，为了模仿梯级的扭转，在试验中有一个梯级滚轮是被拆除的。

为使整个试验过程中保证上述规定的位移，试验中需及时调整。试验以5～20Hz的任一频率的无干扰的谐振力波，施加于梯级踏面上，施加的脉动载荷应不少于5×10⁶次循环。

在试验后，梯级不允许出现裂纹，也不允许在踏面产生大于4mm的永久变形。而且，梯级（特别是装配式梯级）的嵌入件或固定件等零部件，在整个扭转试验过程中需可靠连接，不允许发生任何松动现象。
