梯级：结构和尺寸规范

2023-06-15 历史故事版权反馈

【摘要】：梯级作为扶梯上直接运输乘客的承载部件，由梯级踏板、踢板、支撑架、梯级滚轮和梯级链连接件等组成，其基本结构如图3-1-1所示。梯级太高不方便乘用，因此GB 16899—2011对梯级的高度作了限制。梯级太浅不利于乘客的站立，因此GB 16899—2011规定了最小的梯级深度。

梯级作为扶梯上直接运输乘客的承载部件，由梯级踏板、踢板、支撑架、梯级滚轮和梯级链连接件等组成，其基本结构如图3-1-1所示。这几个部分做成一体时（除梯级滚轮），称整体型梯级；以零部件加以组合时，称为组合型梯级。

1.梯级的结构参数

梯级的结构参数有梯级的尺寸和梯级基距（梯级滚轮与梯级链滚轮之间的中心距）。

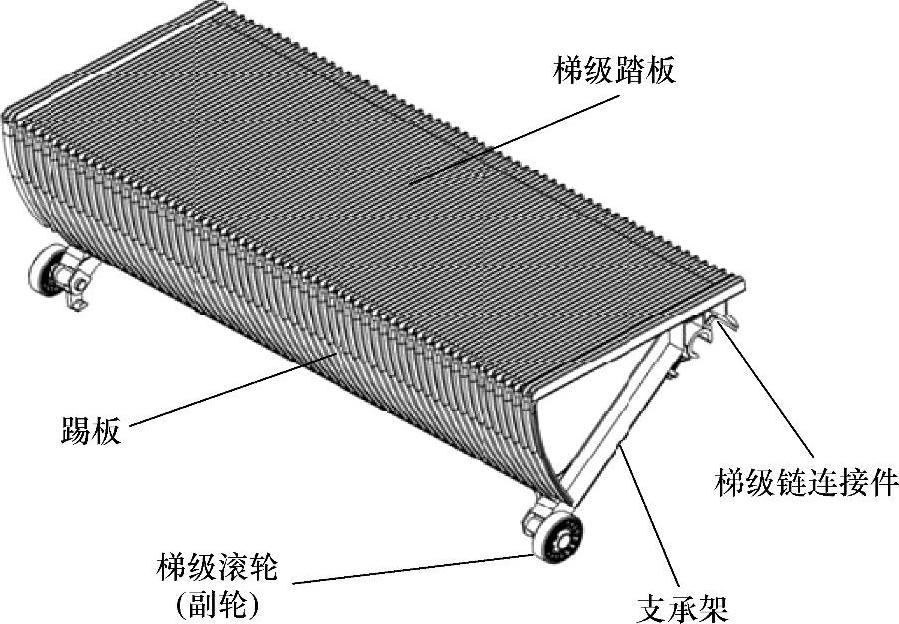

图3-1-1 梯级的基本结构

（1）梯级的尺寸（图3-1-2）梯级的尺寸不仅关系到扶梯的输送能力，还与安全有关。梯级的尺寸应符合如下要求：

1）梯级宽度z₁：应为0.58～1.1m。这个尺寸包含了0.60m、0.80m和1.00m三种标准规格的扶梯梯级宽度。

2）梯级高度x₁：不应大于0.24m。梯级太高不方便乘用，因此GB 16899—2011对梯级的高度作了限制。大多扶梯的梯级高度在0.203m左右。

3）梯级深度y₁：不应小于0.38m。梯级太浅不利于乘客的站立，因此GB 16899—2011规定了最小的梯级深度。大多扶梯的梯级深度在0.405m左右。

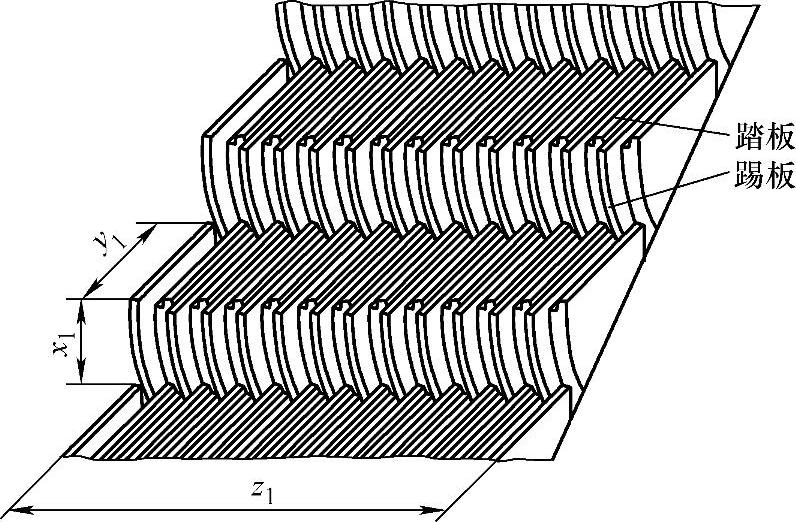

图3-1-2 梯级的尺寸

（2）梯级的基距梯级的基距如图3-1-3所示，指梯级链滚轮（主轮）与梯级滚轮（副轮）之间的距离。由于每个梯级的主轮都需要与梯级链相连接，因此梯级的基距与梯级链的节距有关，各种扶梯生产厂所采用的梯级的基距往往有所不同，但一般都在400mm左右。

2.梯级踏板和踢板的表面结构

梯级踏面和踢板表面都是带有齿槽的。齿槽的方向与梯级运动方向一致，尺寸如图3-1-4所示，b₇为5～7mm，b₈为2.5～5mm、h₇≥10mm。

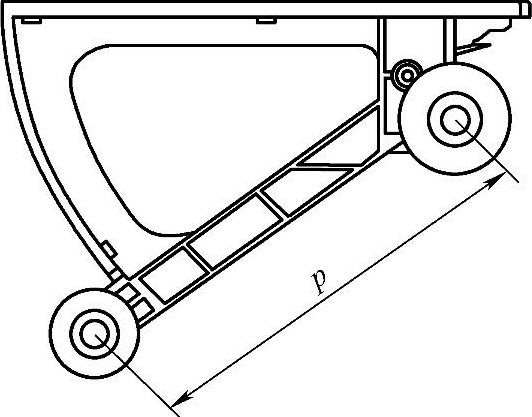

图3-1-3 梯级的基距

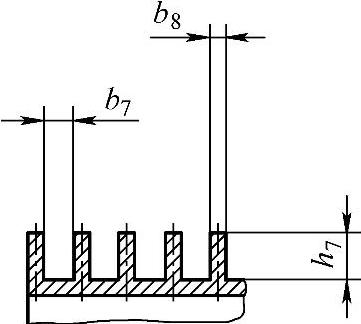

图3-1-4 梯级踏板和踢板的表面的齿槽

在运动中，踏面和踢板以齿相啮合（图3-1-5），在梯级进入上下水平段时，以齿槽与梳齿板的梳齿相啮合，这样确保了梯级在运动全过程中都不会出现连续缝隙。同时，踏板表面上的齿槽具有一定的防滑功能，使乘客不易在梯级上滑倒。

GB 16899—2011的附录J（梯级和踏板表面、梳齿支撑板和楼层板表面防滑性能的确定）中，按照德国DIN51130标准，将防滑等级分为R9～R13共5个等级，并提出用于室内时的防滑等级至少为R9，用于室外时至少为R10。

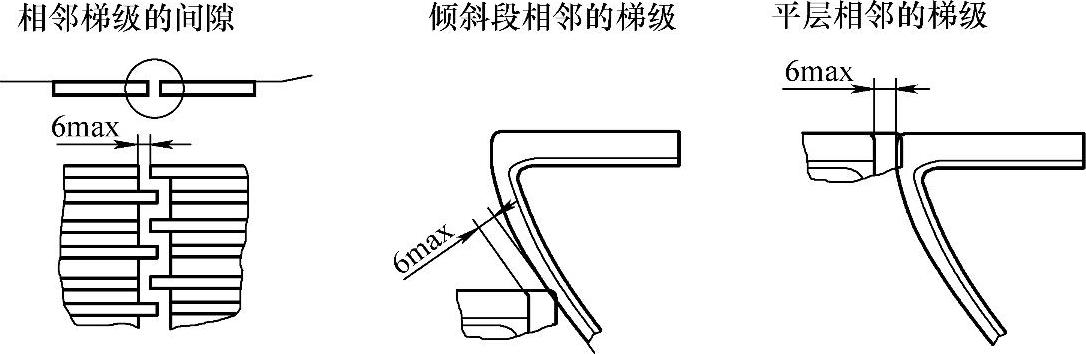

图3-1-5 梯级在运动中与相邻梯级间的啮合
