自动扶梯支承反力计算及特殊情况处理方案

【摘要】:如果考虑到自动扶梯自身运行冲击、振动及安全系数等,支承反力的要求值会相应增加。特别需要指出的是,当需要特别设置外装饰板时,需要供需双方协商另行确定支承力要求值。同时,由于自动扶梯上水平段通常布置有驱动主机、控制柜等部件,一般上梯头支承反力会比下梯头支承反力要求高。表2-3-1 某自动扶梯产品的支承反力计算表注:H、L1、L2单位为mm。

桁架挠度及强度分析可以看出,在自动扶梯自重前提下,按照5000N/m2的载荷得出的各支承点支承反力为相应自动扶梯的基本支承力要求值。如果考虑到自动扶梯自身运行冲击、振动及安全系数等,支承反力的要求值会相应增加。特别需要指出的是,当需要特别设置外装饰板时,需要供需双方协商另行确定支承力要求值。

总的来说,由于不同生产厂家的自动扶梯的结构、材料、标准投影长度等各不相同,在同样的5000N/m2的载荷要求下,其各自要求的支承反力都不一样。同时,由于自动扶梯上水平段通常布置有驱动主机、控制柜等部件,一般上梯头支承反力会比下梯头支承反力要求高。

从“挠度分析”过程可知,自动扶梯的理论支承反力可通过有限元分析直接得出,但由于自动扶梯提升高度繁多、客户要求的配置多种多样,在实际生产和工程设计中不可能对每台扶梯都进行支承反力的详细计算,所以各企业一般通过理论加上实际应用经验推算出各自产品的支承反力简化计算公式和相关图表。这些公式和图表可以提供给用户和建筑设计院应用于井道的设计。

图2-3-5为某自动扶梯产品的井道示意图。表2-3-1为相对应的支承反力计算表。

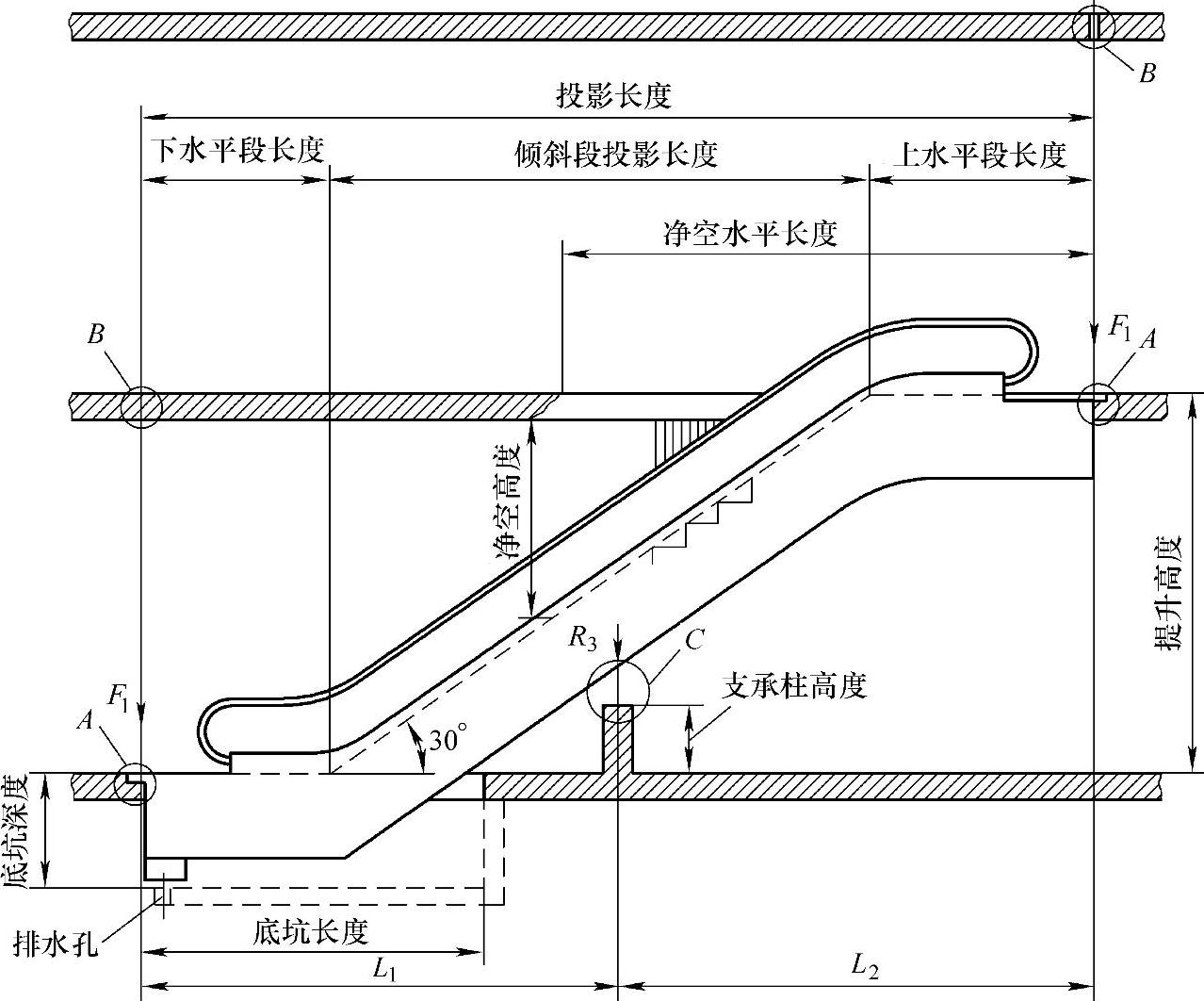

图2-3-5 某自动扶梯产品的井道示意图

注:图中A部及C部的相关结构介绍分别见本节一和二,B部的相关介绍见本节四。

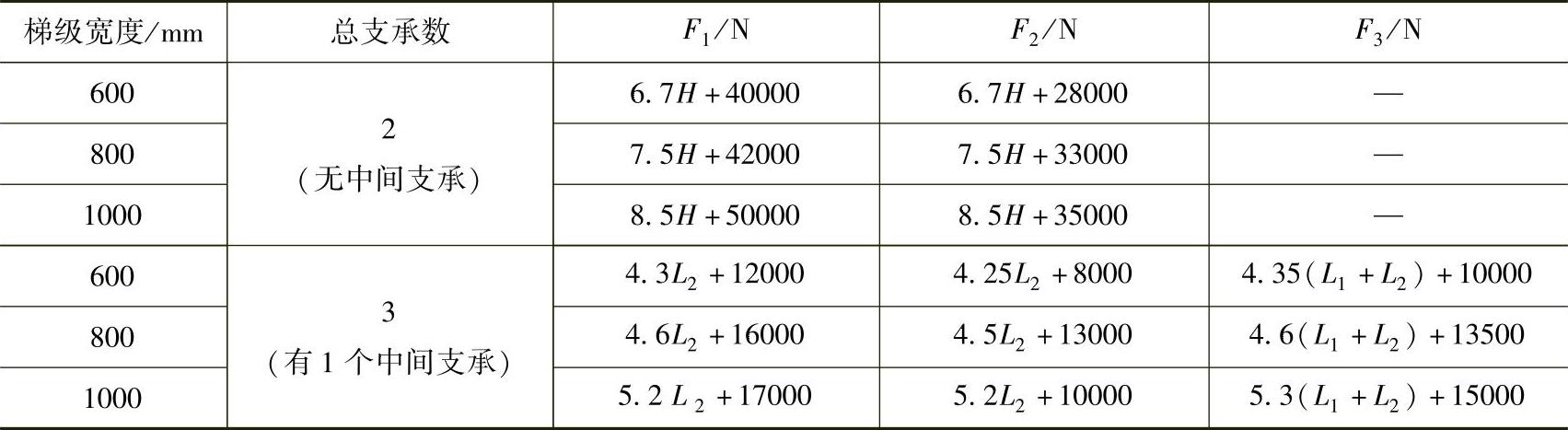

2-3-1 某自动扶梯产品的支承反力计算表


注:HL1L2单位为mm。
