桁架挠度和强度测试分析

【摘要】:桁架挠度和强度测试是对理论计算结果的验证,其测试依据和原理可参考理论计算分析过程的描述。由于桁架各部件都有表面处理,粘贴前需对粘贴位置进行打磨处理,以免影响测试结果。结果校核 与上述理论一样,根据实际测试结果与使用材料的极限强度进行比较,安全系数不低于设计要求时为合格。

桁架挠度和强度测试是对理论计算结果的验证,其测试依据和原理可参考理论计算分析过程的描述。当然,在实际操作过程中有多种测试方法,图2-2-10展示了一种较为可靠的常见测试方法。

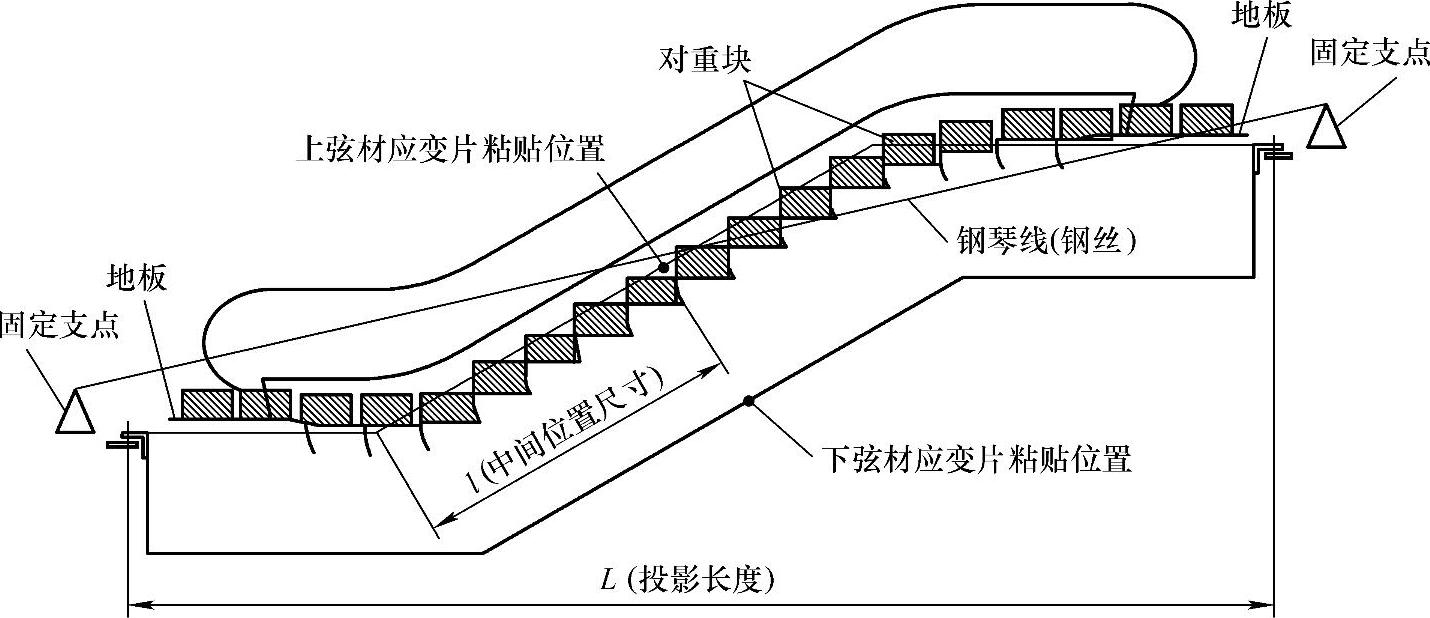

图2-2-10 桁架挠度与强度测试

1.挠度测试

挠度测试的过程大致如下。

(1)乘客载荷计算 按式(2-2-3)计算乘客载荷。

(2)测试位置确定 将根据有限元法(CAE)分析得出的自动扶梯整机挠度最大位置,标识在桁架的弦材上。如图2-2-10所示,这台扶梯的挠度最大位置是在离下折弯点距离为l的地方。也可以同时测试多个位置,最后以测得的最大值作为最大挠度。

(3)钢琴线(钢丝)固定 如图2-2-10所示,将钢琴线(钢丝)固定在自动扶梯以外的建筑物的支点上。钢丝被拉紧后起到测试基准作用,不能与扶梯相接触,防止随着自动扶梯的加载而变动,并在对重块搬运过程中不允许有任何碰撞。

(4)刻度尺的固定 在目标测试位置点上的相应位置可靠固定用于读取变形量的刻度尺,注意刻度尺不能与自动扶梯部件有任何接触。

(5)变形零点设置 刻度尺固定好后,自动扶梯上无任何负载时,记录此时自动扶梯上标识所指的刻度值。

(6)加载 根据计算载荷,在自动扶梯承载区域内均匀配置对重块,该区域包括工作段的梯级以及自动扶梯支承点之间的楼层板。

(7)测试结果记录 加载完成后,读取测试位置标识的位移量,即加载后的刻度值与加载前的刻度值之差。

(8)结果校核 将实际测得的自动扶梯桁架最大位移量a与两支承距离L进行比较计算:a/L≤规定值(比如1/1000或1/1500)时,为设计符合要求。

2.强度测试

桁架强度的实际测试与上述挠度测试同时进行,一般采用目前在工程测试领域应用最广泛的应力测试方法——应变片法进行。

(1)粘贴应变片 加载前,在目标测试位置粘贴应变片。由于桁架各部件都有表面处理,粘贴前需对粘贴位置进行打磨处理,以免影响测试结果。应变片可以粘贴到图2-2-10所示的弦材位置,其他粘贴位置可根据理论分析、经验判断和其他实际需要确定。

(2)应力值记录 加载完成后,记录各测试位置的应力值。

(3)结果校核 与上述理论一样,根据实际测试结果与使用材料的极限强度进行比较,安全系数不低于设计要求时为合格。
