桁架结构的特别设计方案

2025-09-29 历史故事版权反馈

【摘要】：常见的变化是为了匹配井道尺寸，使上、下桁架的水平段作延长和缩短；或者在无中间支承的大提升高度扶梯中，对桁架加强设计。水平段的特别设计多数出现在井道已建造完成的情况下。这种情况下需要对桁架作加强设计。显然，此桁架结构在挠度和强度增加的同时，其自身重量也将显著增加，需要设计者在设计时进行仔细检验，合理配置，在满足使用要求的同时使桁架自重最轻。

实际生产中常需要根据井道的实际情况或客户的特别要求对自动扶梯进行一些特别的设计。常见的变化是为了匹配井道尺寸，使上、下桁架的水平段作延长和缩短；或者在无中间支承的大提升高度扶梯中，对桁架加强设计。

1.上、下桁架水平段的延长、缩短设计

由于桁架水平段的长度与水平梯级数量、梯级翻转半径、上下端部曲率半径、机房空间要求等有关，所以不同生产厂家的标准产品水平段尺寸一般都不相同。水平段的特别设计多数出现在井道已建造完成的情况下。

一般来说，水平段的延长、缩短设计相对简单，只需重新考虑机房空间和投影长度等即可。当有井道缩短要求时，通常需要重新考虑机房空间问题，也就是需要保证机房的最小空间不能偏离GB 16899—2011的相关要求。而当水平段需要延长设计时，则需要考虑桁架挠度是否会超标，必要时需对桁架进行加强处理或者增加中间支承。图2-1-16为桁架水平段延长、缩短设计的示意图。

(https://www.chuimin.cn)

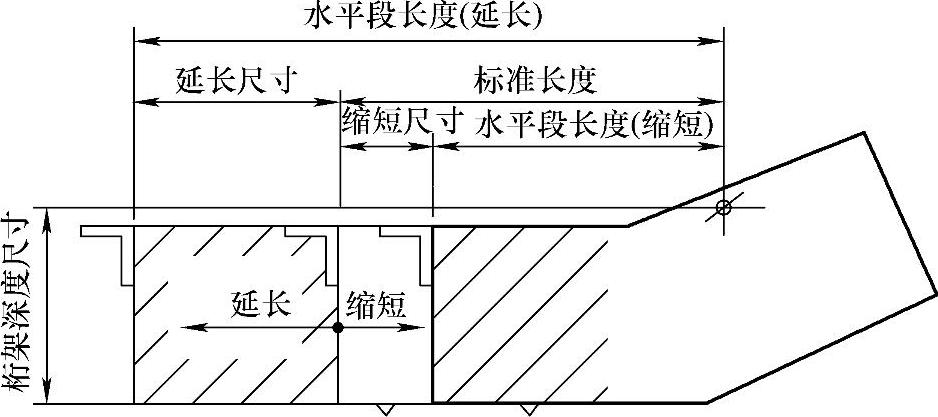

图2-1-16 桁架水平段延长、缩短设计的示意图

2.桁架加强设计

有时出于建筑设计的要求，当自动扶梯的提升高度达到生产厂设置中间支承的范围时，甚至高达10m以上时，不准自动扶梯设置中间支承。这种情况下需要对桁架作加强设计。

大提升高度无中间支承的设计相对复杂，需要变更各主体构架的组成型材规格、结构、布置以及深度尺寸等，并且一般需要重新进行挠度和强度校核。图2-1-17是一种大提升高度、无中间支承的双桁架设计结构示意图。所谓双桁架即是弦材、纵梁、斜材等的数量是普通桁架的两倍，呈对称组合结构的桁架。这种结构要根据需要增加加强板，当桁架截面高度（图中的A—A）较大时增加防扭转结构等。显然，此桁架结构在挠度和强度增加的同时，其自身重量也将显著增加，需要设计者在设计时进行仔细检验，合理配置，在满足使用要求的同时使桁架自重最轻。此外，设计时还要考虑外装饰部件的重量。
