【摘要】：自动扶梯在建筑物中的安装位置称为自动扶梯的井道。在需要时，自动扶梯也可以在提升高度达10m时才设中间支承，但此时桁架需要做得相当粗壮，上下端部的支承力F1、F2也需要很高。

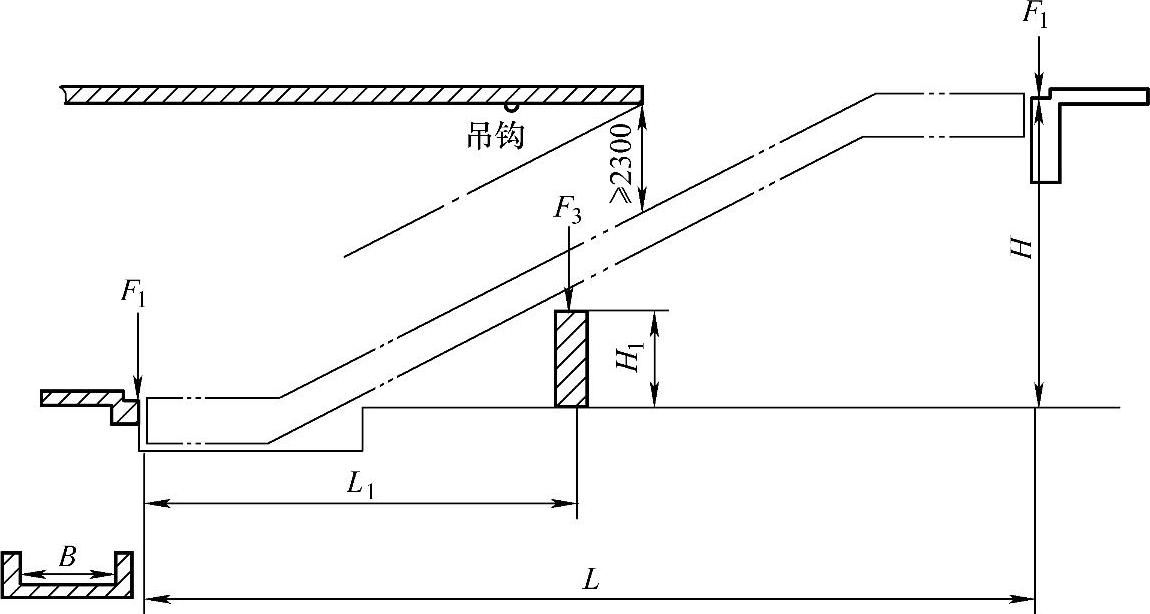

自动扶梯在建筑物中的安装位置称为自动扶梯的井道。安装自动扶梯需要建筑物提供必要的空间和支承能力。图1-6-11是一个有中间支承的井道示意图。

图1-6-11 自动扶梯的井道示意图（有中间支承）

与自动扶梯的井道相关的参数如下：

1.提升高度H

提升高度是自动扶梯井道的主要尺寸，为了保证自动扶梯在安装后具有准确的设计倾角，要求H的偏差不能太大，一般允差控制在±15mm。

2.水平投影长度L

水平投影长度是自动扶梯上下端部支撑点之间的水平距离，其误差会使支撑点的设计位置发生位移，同样需要控制偏差。为了确保扶梯能放入安装位置，L只允许有正偏差，一般允差在0～15mm。

3.井道宽度B

井道的宽度必须能保证自动扶梯能放入安装位置，同时与相邻的建筑结构或相邻的自动扶梯之间保持距离。对单台扶梯的井道，其宽度在在整个水平投注范围内，至少要比桁架的宽度大60mm以上。

4.梯级与井道上部建筑结构之间的距离

这是一个很重要的安全高度，确保人员站在梯级上时其上部有足够的空间。GB16899—2011规定，必须不小于2300mm。

5.中间支承的位置L₁、和高度H₁

自动扶梯的提升高度在6m以上时，宜设一个中间支承，提升度达12m时宜设两个中间支承。在需要时，自动扶梯也可以在提升高度达10m时才设中间支承，但此时桁架需要做得相当粗壮，上下端部的支承力F₁、F₂也需要很高。中间支承的具体位置和高度在自动扶梯的安装图中都有标注。

6.支承力F

自动扶梯是自重很大的设备，一台提升高度4m，梯级名义宽度1m的普通自动扶梯，其自重在7000kg左右。其上端部的支承力F₁需要约70kN、下端部的支承力F₂需要约60kN。设置中间支承能分担对自动扶梯的支承力，同时还可以减小自动扶梯的自重。
