建筑中常见的自动扶梯布置方式

2023-06-15 历史故事版权反馈

【摘要】：有时为了与固定楼梯的角度取得一致，而采用27.3°的自动扶梯。有的建筑师为了取得空间效果，让单台布置的自动扶梯横跨2层，成为单台双层布置，有的地方称其为“飞梯”，这种布置在一些大型商场可以看到。它起到了3个楼层间的快捷通道的作用，但此时自动扶梯的跨度大，桁架需要作特别设计。两台扶梯可以定期轮换运行方向，使扶梯机件的磨损不会偏于一侧。

1.单台布置

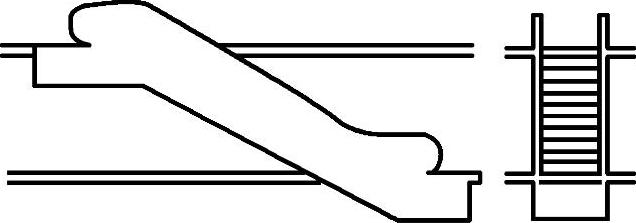

单台布置是最常见的布置方法，一般自动扶梯的旁边是固定楼梯。有时为了与固定楼梯的角度取得一致，而采用27.3°的自动扶梯。图1-6-1是单台单楼层布置。

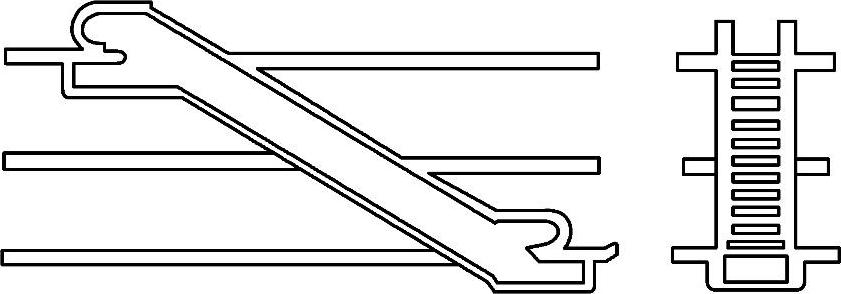

有的建筑师为了取得空间效果，让单台布置的自动扶梯横跨2层（图1-6-2），成为单台双层布置，有的地方称其为“飞梯”，这种布置在一些大型商场可以看到。它起到了3个楼层间的快捷通道的作用，但此时自动扶梯的跨度大，桁架需要作特别设计。

图1-6-1 单台单楼层布置

2.双台布置

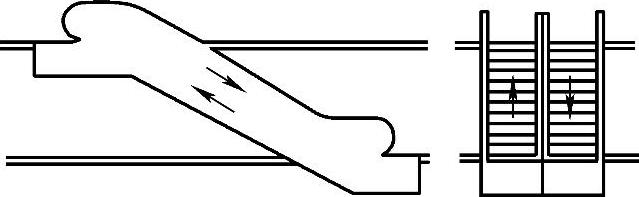

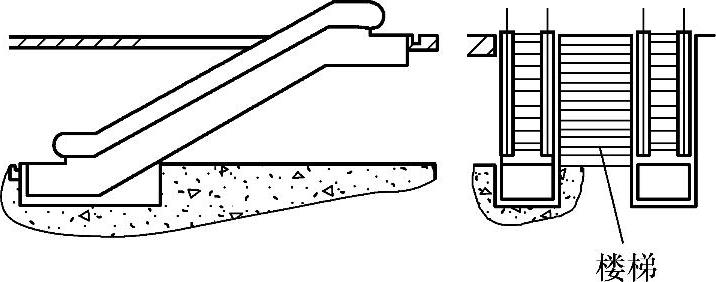

图1-6-3是两台扶梯并列布置；图1-6-4是两台扶梯之间有固定楼梯的布置。一般用在客流比较大的场所。两台扶梯可以定期轮换运行方向，使扶梯机件的磨损不会偏于一侧。

图1-6-2 单台双层布置

图1-6-3 双台并列布置

图1-6-4 双台与楼梯并列布置

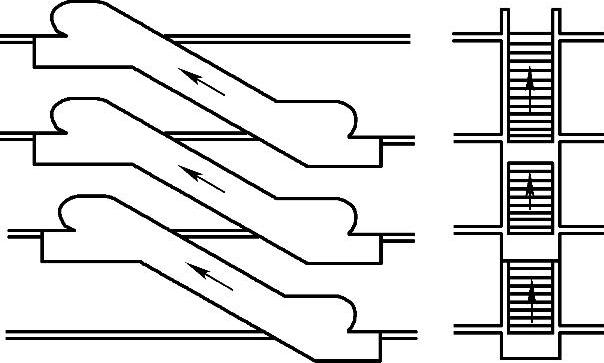

3.单向重叠布置（图1-6-5）

这种布置的扶梯在每个楼层头尾相接，占用的空间小，乘客到达一个楼层后，需要转向后面才能搭乘更上一层楼的扶梯，适合希望扶梯占用的空间小一些，客流不会太大的场所。

图1-6-5 单向重叠布置

图1-6-6 单向错开连续布置

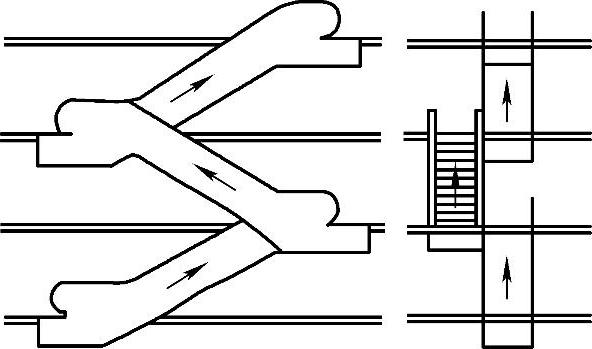

4.单向错开连续布置（图1-6-6）

这样的布置使得搭乘更方便，但增加了扶梯所占用的空间，这种布置方式适合希望有较好的交通服务质量的场所。

5.双向交叉并列布置（图1-6-7）

这种布置将上下行的自动扶梯布置在一起，搭乘方便，占用空间小，十分适用于客流较多的大型商场等。

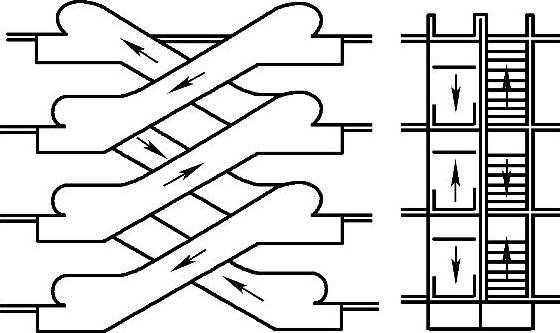

6.双向交叉连续布置（图1-6-8）

这种布置，可以看为是两列多台连续布置的组合，它布置大方、客流顺畅，但占用的空间较大，适用于规模和档次较高的商业场所。

图1-6-7 双向交叉并列布置

图1-6-8 双向交叉连续布置

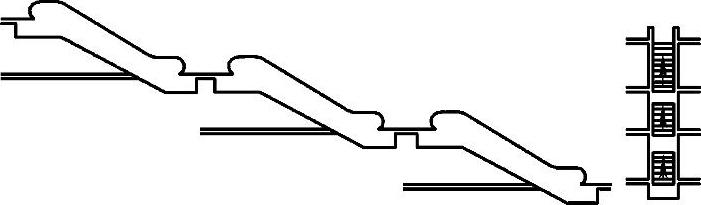

7.单向连续布置（图1-6-9）

用于大高度连续提升的场所，如登山通道、大型商场。

8.多台并列布置（图1-6-10）

多台并列布置是指三台或四台扶梯并列布置。三台时一般为二台向上、一台向下；四台时一般为两上两下，适用于公交大客流场所。

图1-6-9 单向连续布置

图1-6-10 多台并列布置
