自动扶梯规格参数及标准尺寸说明
【摘要】：自动扶梯的规格参数由速度、梯级名义宽度和提升高度三个数据组成，它决定了自动扶梯的工作能力。但需要指出的是，GB 16899—2011没有规定自动扶梯的额定载荷如何计算。因此，额定速度目前也没有确定的测量方法，只是GB 16899—2011上的一个名词。GB 16899—2011规定梯级的宽度应在0.58～1.1m。这个尺寸包含了0.60m、0.80m、1.00m三种标准规格的梯级标称宽度。在标称宽度一样的情况下，不同品牌扶梯的实际梯级宽度会略有不同，但一般都在规定的范围之内。
自动扶梯的规格参数由速度、梯级名义宽度和提升高度三个数据组成，它决定了自动扶梯的工作能力（输送能力和提升能力）。
1.速度
自动扶梯的速度，分为名义速度和额定速度两种。
（1）名义速度 自动扶梯在空载（无人）情况下的运行速度。名义速度是自动扶梯的标称速度，由制造商设计确定。我们平时所说的自动扶梯的速度指的就是名义速度。
（2）额定速度 自动扶梯在额定载荷时的运行速度。当自动扶梯运送乘客时，速度会低于名义速度，这是驱动电机的特性决定的。采用转差率小的电机，额定速度与名义速度的偏差就会小。
但需要指出的是，GB 16899—2011没有规定自动扶梯的额定载荷如何计算。因此，额定速度目前也没有确定的测量方法，只是GB 16899—2011上的一个名词。
2.梯级宽度
梯级宽度是指梯级的横向标称尺寸，如图1-4-1中所示的z1。
GB 16899—2011规定梯级的宽度应在0.58～1.1m。这个尺寸包含了0.60m、0.80m、1.00m三种标准规格的梯级标称宽度。在标称宽度一样的情况下，不同品牌扶梯的实际梯级宽度会略有不同，但一般都在规定的范围之内。
3.提升高度
提升高度指自动扶梯出入口两楼层之间的垂直距离，如图1-4-1中所示的h13。

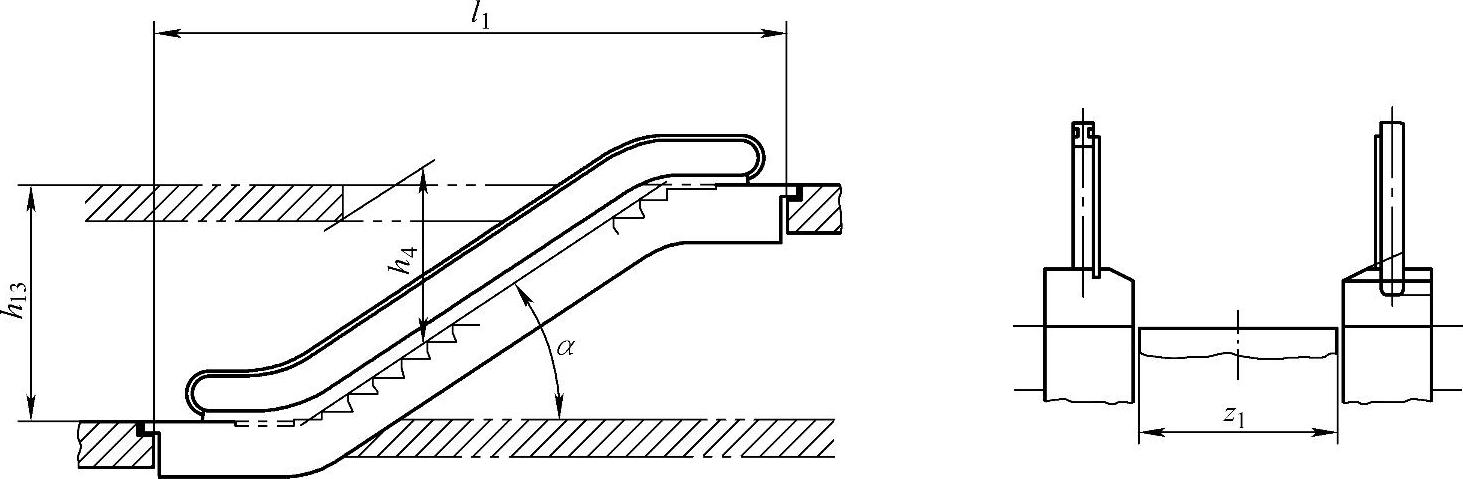

图1-4-1 自动扶梯的主要参数
h13—提升高度 l1—跨度 α—倾斜角 z1—梯级宽度 h4—梯级踏板面离建筑物的最小高度（不应小于2300mm）
自动扶梯没有最大和最小提升高度的限制，但太大高度的自动扶梯不仅造价高，安全性也不好，常用的提升高度是5～8m，10m以上的自动扶梯就可以称为大高度自动扶梯；目前有提升高度达50m以上的自动扶梯，也有提升高度不到1m的自动扶梯，但后者已失去了提升乘客的意义，只是一种创意性设计。
