机房是安装驱动装置的地方。按机房的位置，自动扶梯可分为机房上置式自动扶梯、机房外置式（分离机房）自动扶梯和中间驱动式自动扶梯。

1.机房上置式自动扶梯

机房设置在扶梯桁架上端部水平段内。

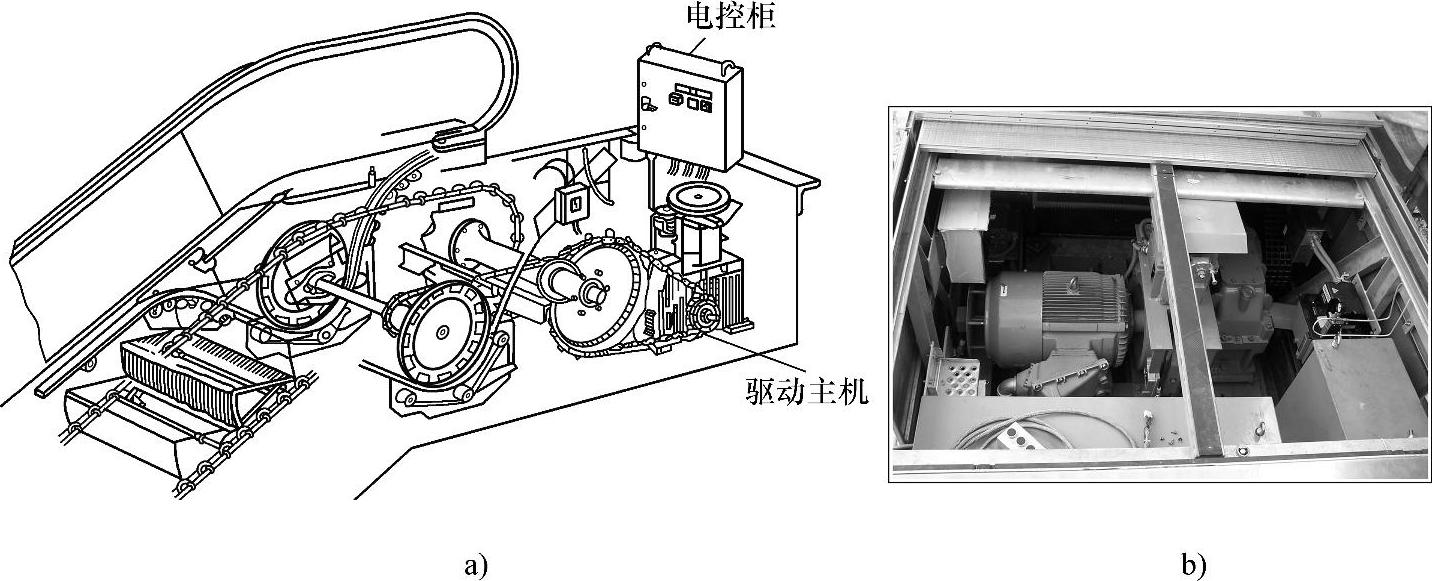

图1-2-5是上置式机房示意图。从图中可以看到驱动主机和电控柜均安装在桁架上端部水平段内。

驱动装置和电控装置都安装在机房内，具有结构简单、紧凑的优点，是自动扶梯最为常见的机房布置方式。但这种结构的扶梯机房内空间会显得比较窄，为了方便检修，有的扶梯将电控柜做成可移动式的，必要时可以将电控柜提拉到地面检修。如图1-2-5a所示，电控柜可以向上抽起。

图1-2-5 上置式机房示意图

2.机房外置式自动扶梯

驱动装置设置在自动扶梯桁架之外的建筑空间内，因此又称为分离式机房。分离式机房的结构、照明、高度和面积等都需要符合专门的要求。

对于大提升高度扶梯，由于驱动装置较大，机房通常安置在桁架的外面，这样可以减少桁架的受力和振动，且方便检修；对于室外型扶梯，机房的外置还具有保护机房设备不受外界环境干扰的优点。但采用分离式机房会增加建设投资，所以一般在地铁等大客流或大提升高度的场所才有所使用。

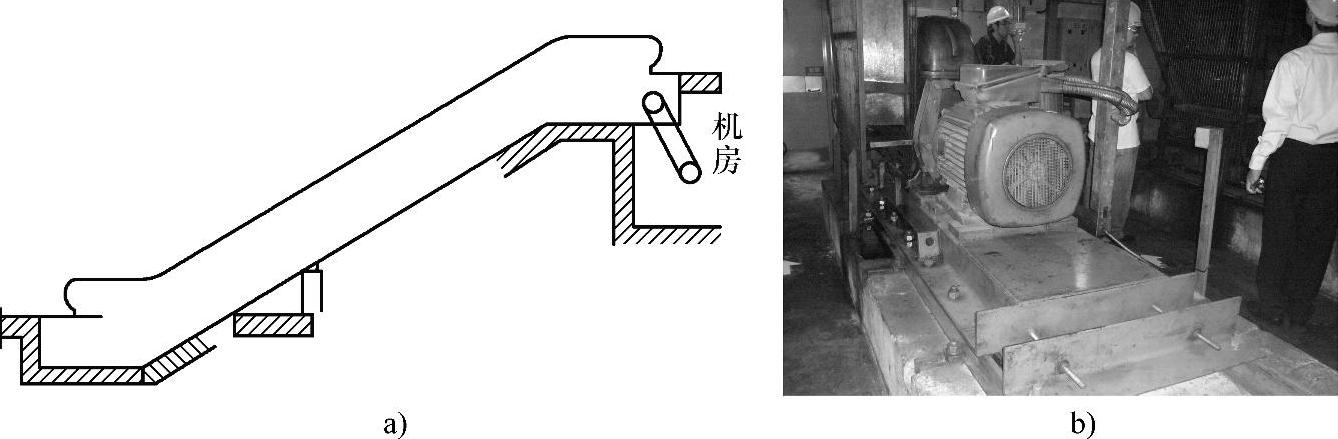

图1-2-6a是机房外置式自动扶梯的机房布置示意图，从图中可以看到机房是在桁架下部的建筑空间内。

图1-2-6 机房外置式自动扶梯

图1-2-6b是机房实景。人员可以进入机房工作，并不影响自动扶梯的正常工作。

3.中间驱动式自动扶梯

中间驱动式自动扶梯的驱动装置，被安装在自动扶梯桁架的倾斜段内。这种结构的自动扶梯以多级齿条代替传统的梯级链条，以推力驱动梯级，减少动力损耗。由于可以将扶梯做成标准节，每个节配置一个标准的驱动装置，按高度需要加以组合，而不需要将桁架和驱动装置做得很大，因此又称为多级驱动式自动扶梯。这种驱动方式在大高度传动中有一定的优势。但也存在结构较复杂，驱动装置的调试和维修保养不方便，以及存在摩擦传动等缺点。

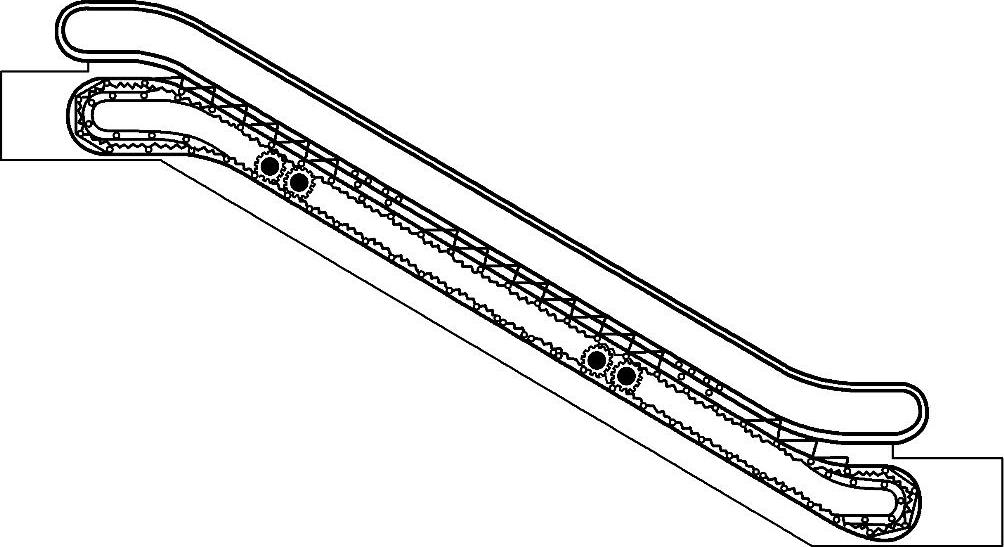

图1-2-7是中间驱动式自动扶梯。

图1-2-7 中间驱动式自动扶梯

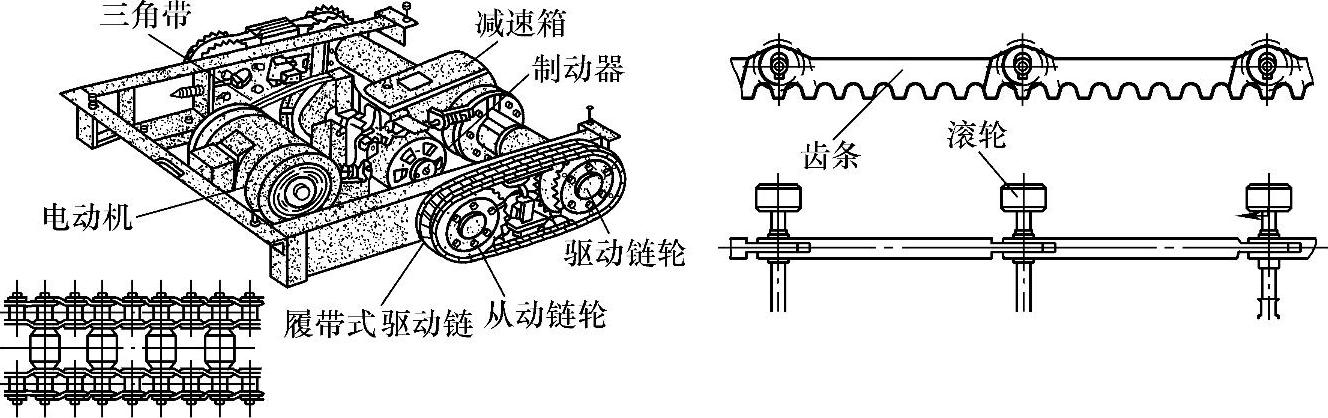

图1-2-8是中间驱动式自动扶梯的驱动装置和驱动齿条。电动机与减速箱之间用三角带传动，采用蝶式制动器，用特制的履带式驱动链驱动齿条。

图1-2-8 中间驱动式自动扶梯的驱动装置和驱动齿条
