按载荷能力和适用场所分类的方法介绍

2023-06-15 历史故事版权反馈

【摘要】：自动扶梯可以按载荷能力以及适用场所分为：普通型自动扶梯、公共交通型自动扶梯、重载型自动扶梯。公共交通型自动扶梯主要应用在高铁、火车站、机场、过街天桥、隧道及交通综合枢纽等人流较集中、且使用环境较复杂的场所。在设计中，一般对重载型自动扶梯有这样的设定：每周工作7天，每天20h，以100%的制动载荷作为额定载荷，主要零部件的设计工作寿命为140000h。

自动扶梯可以按载荷能力以及适用场所分为：普通型自动扶梯、公共交通型自动扶梯、重载型自动扶梯。这是一种扶梯的基本分类，也称是自动扶梯的梯种。

其中重载型自动扶梯在我国地铁等大客流公交场所已广泛使用，它在结构、性能、寿命等方面与普通扶梯和公共交通型扶梯有明显区别的一个梯种。

1.普通自动扶梯

普通自动扶梯也称为商用扶梯，一般安装在百货公司、购物中心、超市、酒店、展览馆等商用楼宇内，是最大量使用的自动扶梯。普通自动扶梯的载客量一般都比较小，因此又称为轻载荷自动扶梯。

商业场所每天的营业时间通常为12h左右。因此在设计中，一般对普通自动扶梯做这样的设定：每周工作6天，每天运行12h，以60%左右的制动载荷作为额定载荷，主要零部件设计工作寿命为70000h（关于制动载荷的概念见本章第五节）。

图1-2-1是安装在商场的普通自动扶梯。

2.公共交通型自动扶梯

在GB 16899—2011《自动扶梯与自动人行道制造与安装安全规范》中，对公共交通型自动扶梯的定义是，适用于下列情况之一的自动扶梯：

1）公共交通系统包括出口和入口处的组成部分。

2）高强度的使用，即每周运行时间约140h，且在任何3h间隔内，其载荷达100%制动载荷的持续时间不少于0.5h。

公共交通型自动扶梯主要应用在高铁、火车站、机场、过街天桥、隧道及交通综合枢纽等人流较集中、且使用环境较复杂的场所。公共交通型自动扶梯的载荷要大于普通型自动扶梯的载荷，但又小于重载型自动扶梯的载荷。

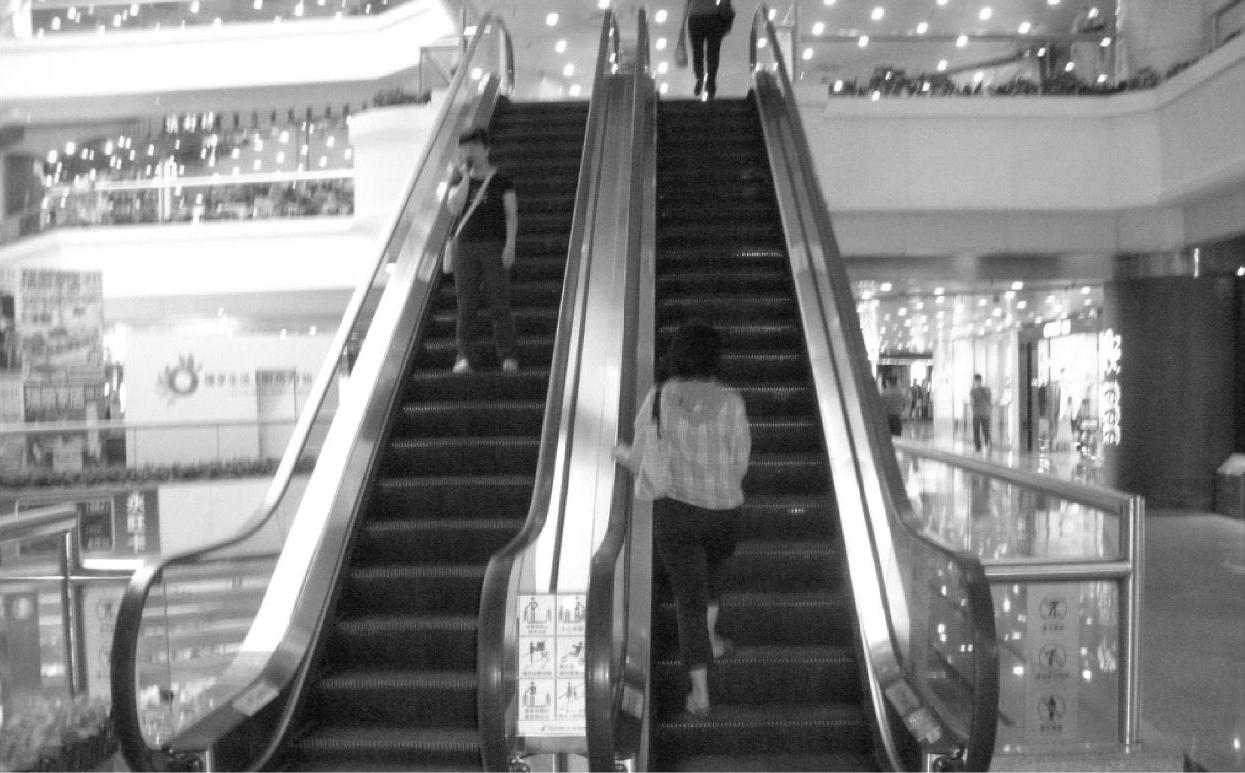

图1-2-1 安装在商场的普通自动扶梯

在这些公交场所，扶梯每天需要工作20h或以上。因此在设计中，一般对公共交通型自动扶梯有这样的设定：每周工作7天，每天工作20h，以80%左右的制动载荷作为额定载荷，主要零部件的设计工作寿命为140000h。

图1-2-1是安装在过街天桥上的公共交通型自动扶梯。

图1-2-2 安装在过街天桥上的公共交通型自动扶梯

3.重载型自动扶梯

一般认为，当自动扶梯的载荷强度达到：在任何3h间隔内，其载荷达100%制动载荷的持续时间在1h以上时，自动扶梯就应在公共交通型自动扶梯的基础上作重载设计。因此重载型自动扶梯又称为公共交通型重载自动扶梯。这种扶梯主要用于以地铁为代表的大客流城市轨道交通中。

中国人口众多，且当前正处于城市化进程之中，地铁车站需要面对大量客流，自动扶梯必须具有承受超高强度载荷的能力。在上下班高峰时段持续重载运行时间一般都在1～2h。载荷强度远高于GB 16899—2011对公共交通型自动扶梯的描述。

在这种大客流的公交场所，自动扶梯每天需要工作20h或以上。在设计中，一般对重载型自动扶梯有这样的设定：每周工作7天，每天20h，以100%的制动载荷作为额定载荷，主要零部件的设计工作寿命为140000h。

图1-2-3是安装在我国南方某城市地铁站的重载型自动扶梯。

图1-2-3 安装在我国南方某城市地铁站的重载型自动扶梯
