1.4　E-R模型

E-R模型（Entity-Relationship Model）是数据库模型中的一种即实体–关系模型。它是一种语义模型，由实体集、实体的属性和联系集组成。

1.4.1　E-R模型结构

实体集是矩形框及其内容，实体间的联系是棱形框及其内容以及直线和直线上的M，N，1。M，N，1表示联系集，即一对一（1︰1）、一对多（1︰M）、多对多（M︰N）关系。

注意：M，N，1要写在实体之间的直线上，不能写反，如图1.4.1所示。

图1.4.1　E-R图例

属性是椭圆形框及其内容，如图1.4.2所示。

由图1.4.2可知，E-R图表达的是一个实体内部的联系和两个实体之间多个数量的联系。

图1.4.2　E-R图例(https://www.chuimin.cn)

1.4.2　E-R模型的设计方法

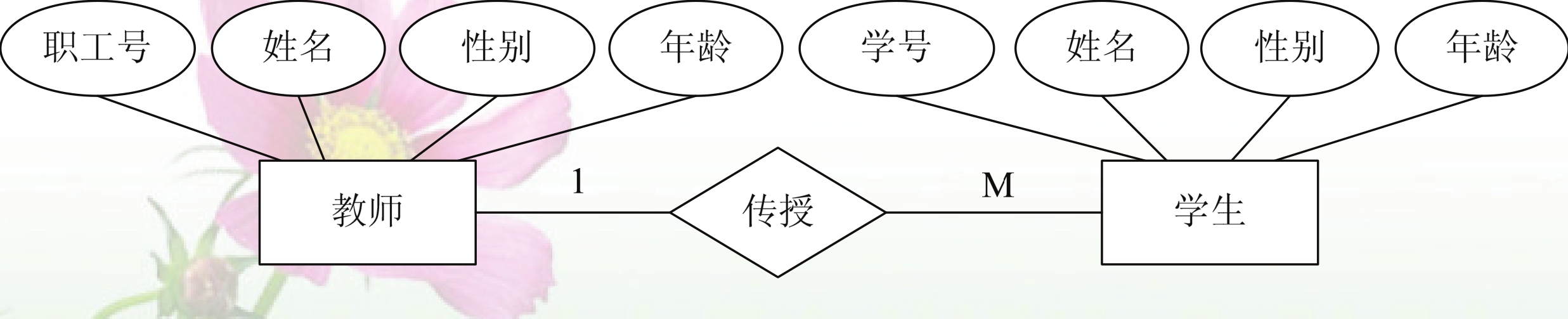

要设计一个E-R模型，应先确定实体集、实体属性和联系集。以设计图1.4.2模型为例，先确定两个实体教师和学生及其属性，教师的属性包括职工号、姓名、性别、年龄，学生的属性包括学号、姓名、性别、年龄；再确定两个实体之间的联系集，教师与学生之间的联系是教师传授给学生知识。根据这些信息即可绘制E-R图。

1.4.3　E-R模型与其他模型的转换

E-R模型可以与网状模型和关系模型相互转换。

1．E-R模型与网状模型的转换

E-R模型与网状模型相互转换的具体操作是把E-R模型中的实体和属性设计成记录的形式，这样就可以把E-R模型转换为网状模型。

2．E-R模型与关系模型的转换

E-R模型与关系模型相互转换的具体操作是把E-R模型中所有实体及其属性用关系模式表示，联系实体间的信息也用关系模式表示。

关系为1︰1：每个实体之间的关键字均可作为该关系的关键字。

关系为1︰M：M端的关键字作为该关系的关键字。关系为M︰N：各实体的关键字是该关系的关键字。
