电路与电子技术实验及测试：文字描述框
【摘要】：5－6文字与文字描述框5－6－1概述在电路窗口中直接设置文字与设置文字描述框有一些区别，前者可方便地对电路特定的地方就近进行描述性说明，但受界面的限制，文字不能太多；后者可对电路的功能、使用说明等进行详尽的描述，不受写入空间的限制，并且在需要查看时可打开，不需要时可关闭，不占用电路窗口空间。无论是文字还是文字描述框，都仅限于说明，而没有电气意义。
5－6 文字与文字描述框
5－6－1 概述
在电路窗口中直接设置文字与设置文字描述框有一些区别，前者可方便地对电路特定的地方就近进行描述性说明，但受界面的限制，文字不能太多；后者可对电路的功能、使用说明等进行详尽的描述，不受写入空间的限制，并且在需要查看时可打开，不需要时可关闭，不占用电路窗口空间。
无论是文字还是文字描述框，都仅限于说明，而没有电气意义。
5－6－2 文字的设置方法
（1）设置文字块

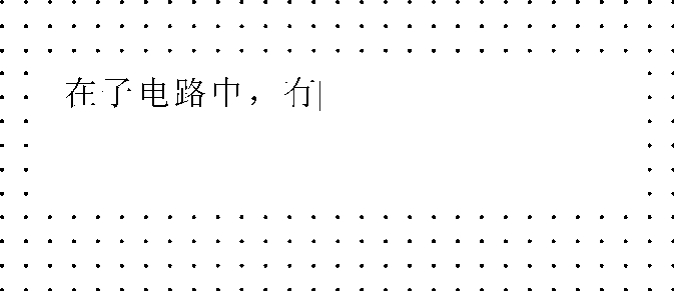

启动Place菜单中的Place Text命令，然后单击所要设置文字的位置，则可在该处设置一个文字块，即出现一个反白区域和闪动的文字插入点（如果电路窗口背景为白色，则文字块的边框不可见）。
（2）输入文字
在文字块中输入所要设置的文字（可输入中文或英文），文字块随文字的多少会自动缩放。输入完成后，单击此文字块以外的地方，即可得到相应文字，文字块边框自动消失。
（3）改变文字颜色
如果要改变文字的颜色，则可将鼠标指针指向该文字块，单击鼠标右键弹出快捷菜单，选取Color命令，在颜色对话框中指定文字颜色（文字的字体和大小不允许改动）。
（4）编辑文字(www.chuimin.cn)
将鼠标指针指向所需要编辑的文字双击后，该文字中出现插入点时，可对该文字进行编辑。
（5）移动或删除文字
将鼠标指针指向要移动的文字，按住鼠标左键，将其移动至目的位置放开左键即可完成文字移动。如果要删除文字，则先选取该文字块，然后单击右键打开快捷菜单，选取Delete命令即可。
5－6－3 文字描述框的使用方法
（1）写入
启动Place菜单中的Place Text Description Box命令，打开如图5－6－1所示的对话框，在其中可以如同使用一般文字编辑软件一样输入需要说明的文字（中英文均可），完成后单击OK按钮。如需打印，则单击Print按钮。
图5－6－1 Description Box对话框
（2）查阅
启动View菜单中的Show Text Description Box命令，即可得到与图5－6－1所示相同的对话框，从中还可查阅所输入的相关消息。
