5－5 子电路
5－5－1 概述
在电路图的创建过程中经常会碰到这样两种情形：一是电路规模很大，不便于全部显示在屏幕上，但可先将电路的某一个部分用一个方框图加上适当的引脚来表示；二是电路的某一部分在一个电路或多个电路中多次使用，若将其制成一个模块，使用起来十分方便，子电路就是这样一个模块。
5－5－2 子电路的创建方法
绘制子电路的过程与一般电路的过程一致，为了便于子电路与外围电路连接，需要添加输入／输出（Input／Ouput）端点。建立子电路的详细步骤如下：
（1）绘制子电路的电路图
建立要成为子电路部分的电路图，例如，一个半加器电路，如图5－5－1所示。

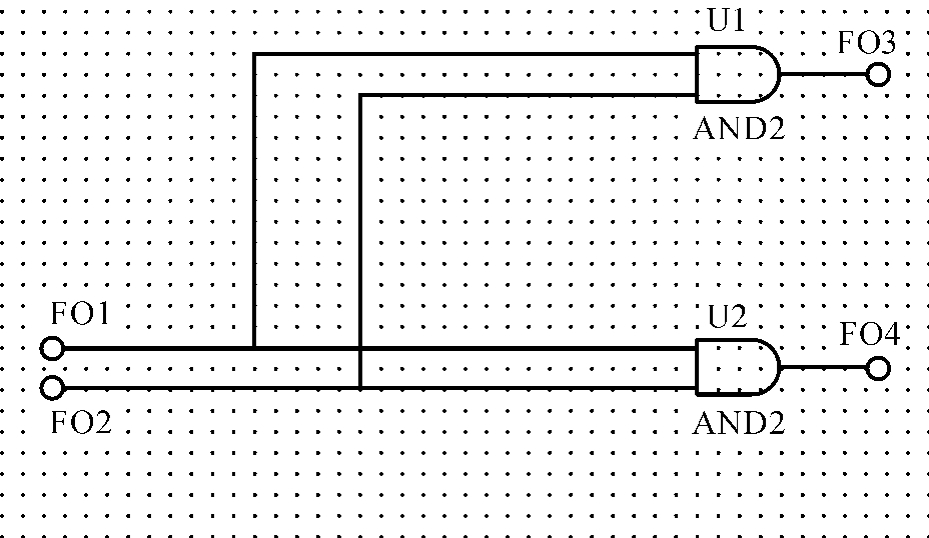

图5－5－1 半加器电路
（2）设置子电路的输入／输出端点
启动Place菜单中Place Input／Output命令，即可取出一个浮动的输入／输出端点，将其移至适当位置后单击，即可将其固定。这时可以把输入／输出端点看成一般的元件进行适当的处理，如改变其名称、旋转、翻转或颜色等。在图5－5－1所示电路中有两个输入端点，双击输入端点，在出现的对话框Renrence ID栏内可设置输入点的名称；同样可设置输出点。设置子电路的输入、输出端点后将它们与半加器电路相连接，如图5－5－1所示。
（3）建立和编辑子电路(www.chuimin.cn)
①选定子电路：按住鼠标左键，拉出一个长方形，把用来组成子电路的部分电路全部选定。
②建立子电路：启动Place菜单中的Replace by SubCircuit命令，打开如图5－5－2所示的SubCircuit Name对话框。
在其编辑栏内输入子电路名，如HA，单击OK按钮即得如图5－5－3所示的半加器子电路（在同一个电路中可以建立多个子电路）。

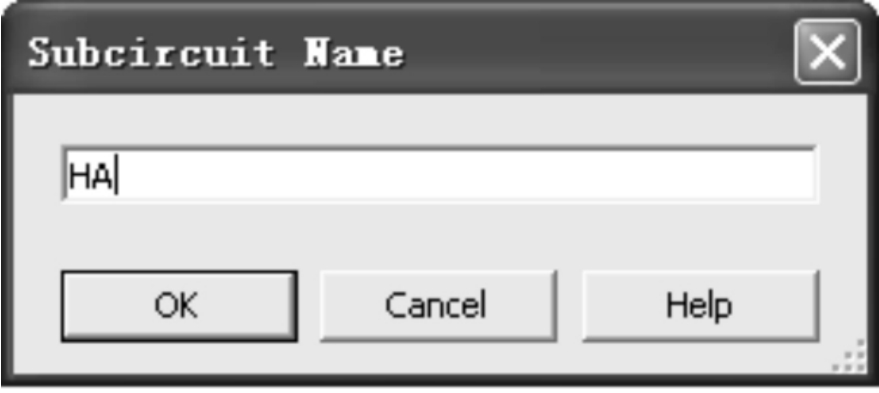

图5－5－2 SubcricUit Name对话框

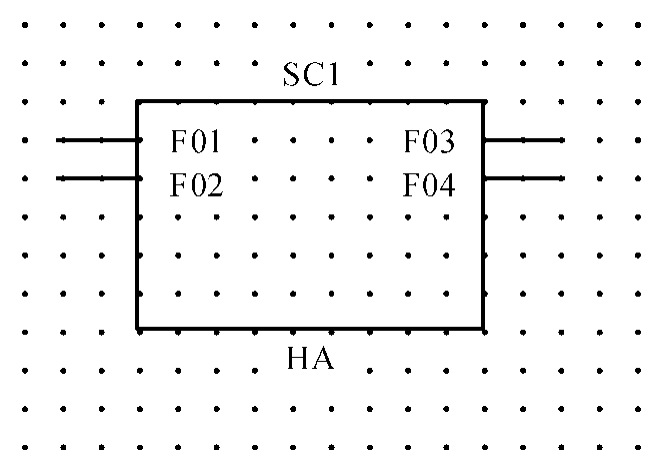

图5－5－3 半加器子电路
③编辑子电路：取出子电路，移至适当位置后，单击，则出现一个SubCircuit对话框，可以在其Reference ID栏内输入该子电路的序号（如SC1）。如果单击其Edit SubCircuit按钮，则可进入该电路内重新编辑。
5－5－3 子电路的应用方法
启动Place菜单中Place as SubCircuit命令，出现与图5－5－2相同的SubCircuit Name对话框，输入子电路名，如HA，即可在电路中设置该子电路方块图。这个子电路方块图就像一般的电路组件，在对电路进行编辑时可以像元件一样处理，但不能旋转和更改属性。在同一个电路中可使用多个相同或不同的子电路。
