5-4 总线

5-4-1 概述

数字电路中,常有多条性能相同的导线按同一种方式连接的情况。例如,图5-4-1所示的是一个计数器与数码管显示器相连电路,由4条连接线把它们彼此连接起来。

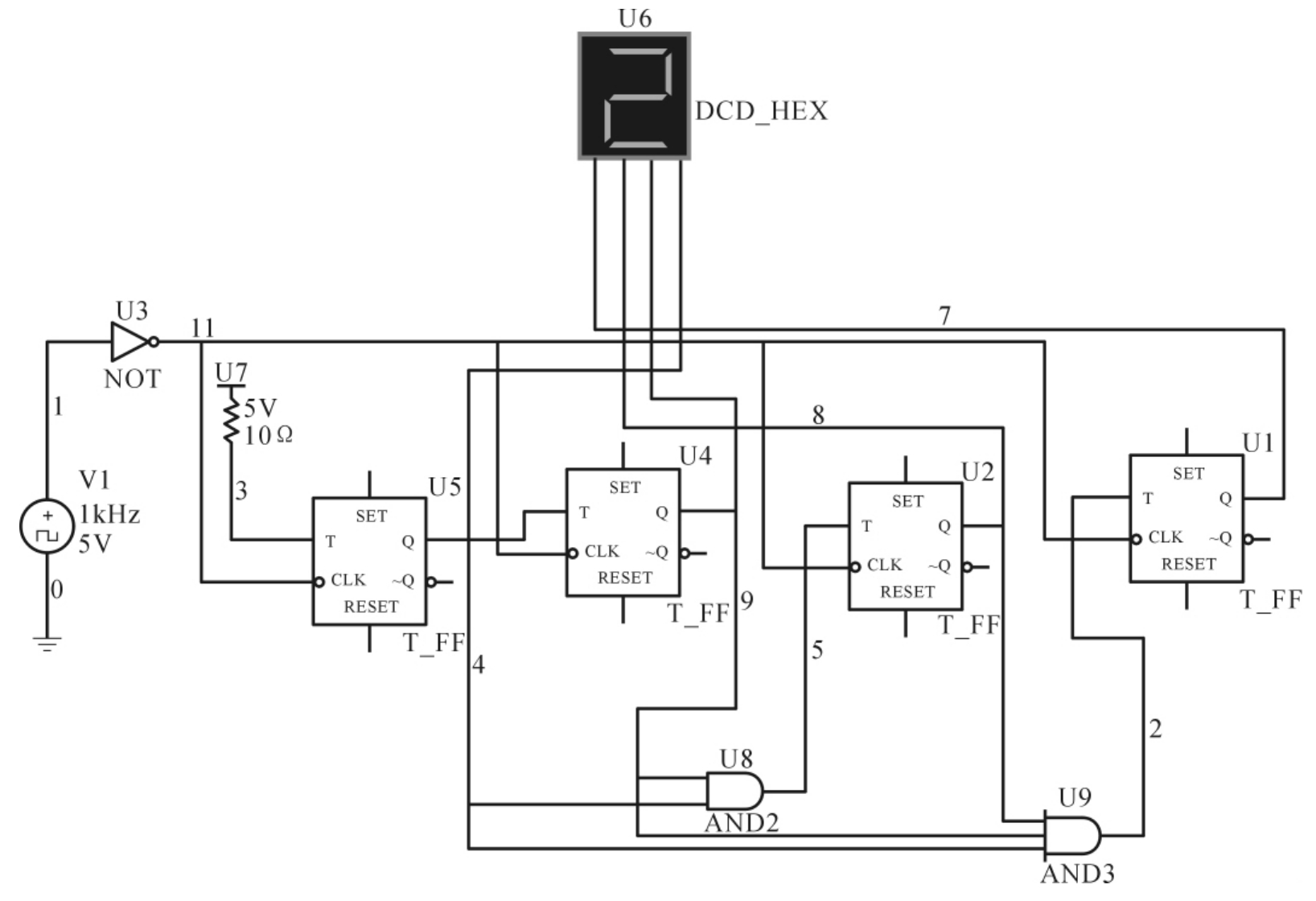

图5-4-1 计数器与数码管显示器相连电路

如果连线增多或距离加长,就会难以分辨。而利用总线来连接,如图5-4-2所示,将两端的单线分别接入总线,构成单线——总线——单线的连接方式,那么线路就会简单得多。

总线就是将一些性质相同的线合在一起用一个共同的名称来代表的线,例如,数据线,地址线等。使用总线可以简化电路。

5-4-2 总线的布置方法

(1)进入绘制总线状态

启动Place菜单的Place Bus命令,进入绘制总线的状态:鼠标指针自动呈十字形。

(2)绘制总线

单击并拖动所要绘制总线的起点,即可拉出一条总线。如果转弯,则单击鼠标左键,到达目的地后,双击即可完成该总线绘制,系统会自动给出总线的名称。如图5-4-2所示,总线名称为Bus1和Bus2。如果要修改总线名称,则双击该总线,打开Bus对话框,在其中Reference ID栏内输入新的总线名称,然后单击“确定”按钮。(www.chuimin.cn)

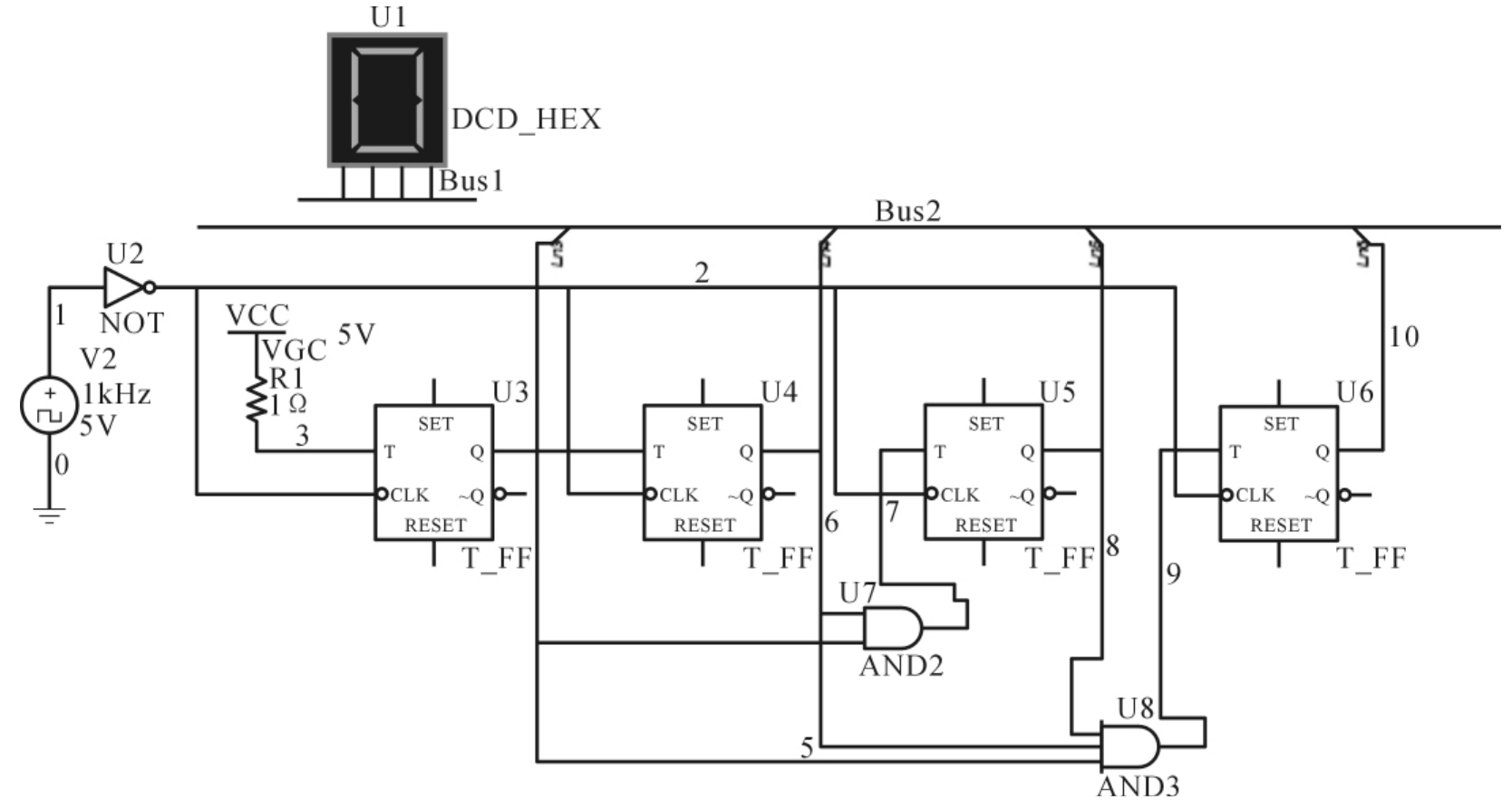

图5-4-2 计数器与数码管显示器使用总线相连电路

(3)绘制第一个元件与总线连接的单线

单击所要连接的元件(如数码管显示器)引脚,如引脚4(或3、2、1),然后单击并移向总线,再单击,则出现如图5-4-3所示的对话框。


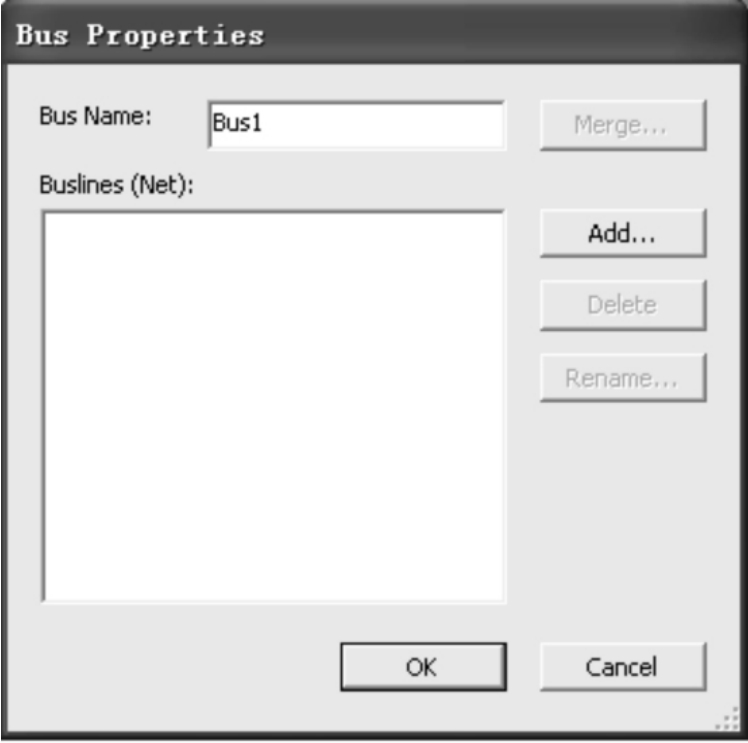

图5-4-3 Nodename对话框

输入单线的名称,如4(或3、2、1),单击OK按钮关闭对话框,即可把单线名称反映到电路图上。

(4)绘制第二个元件与总线连接的单线

单击所要连接的第二个元件(如计数器)的引脚,如U4(U3、U2、U1)的Q端,单击并移动总线,再单击。

选择相对应的连接线,如BUS_A.I(或BUS_A.2、BUS_A.3、BUS_A.4),单击OK按钮。
