5－3　连线和连接点

5－3－1　概述

将取用的元件放置在电路窗口以后，使用连线将元件与元件、元件与仪表等连接起来，以完成电路的建立。连线时既可以选择自动连线，也可以选择手动连接。自动连线是Multisim 10的一个非常实用的功能。

在电路图中，线的交叉时不可避免的。线的交叉点是否为连接点取决于电路设计的需要，Multisim 10根据不同情况进行了相应的处理。

5－3－2　连线

（1）自动连线

自动连线可以避免连线从元件上飞过。

①两元件之间的选择：将鼠标指针移近所需要的元件引脚的一端后，鼠标指针会自动呈十字形，单击并拖动指针至另一元件的引脚，在再次出现十字形时单击即可自动完成连线。如果连线没有成功，则可能是连接点与其他元件太靠近，将其移开一段距离即可。

②元件与某一线路的中间连接：先将鼠标指针向该元件引脚并单击，然后将其拖向所要连接的线路在单击，系统不但自动连接这两个点，而且同时在连接线路的交叉点上自动设置一个连接点。

③连线轨迹的调整：在选择相应连线后，线上会出很多调整点。当鼠标指针移到调整点上时，指针变为三角形，移动三角形光标，即可改变连线的形状；当鼠标指针移到连线的非调整位置时，指针将变为双箭头形，即可平移连线。

（2）手工连线

手工连线可以按照人们的走线习惯进行布线。

将鼠标指针移近所要连接的元件引脚一端后，鼠标指针会自动呈十字形，

这时，单击并拖动指针；在拖动指针的过程中在期望的拐点的相应位置单击，可控制连线的轨迹（连线通过该拐点）；将拖动鼠标指针至另一元件的引脚，待鼠标再次呈十字形时单击即可完成连线。

5－3－3　连接点

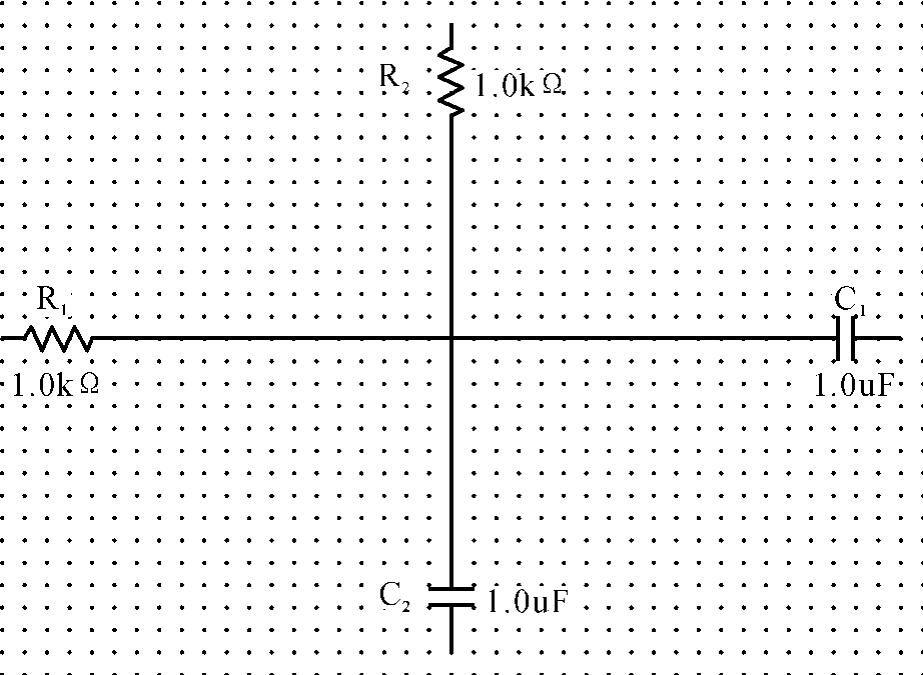

Multisim 10状态下，在一般情况下两条线交叉而过不会产生连接点，即两条交叉线并不相连接，如图5－3－1所示。

图5－3－1　两条线交叉不产生连接点(www.chuimin.cn)

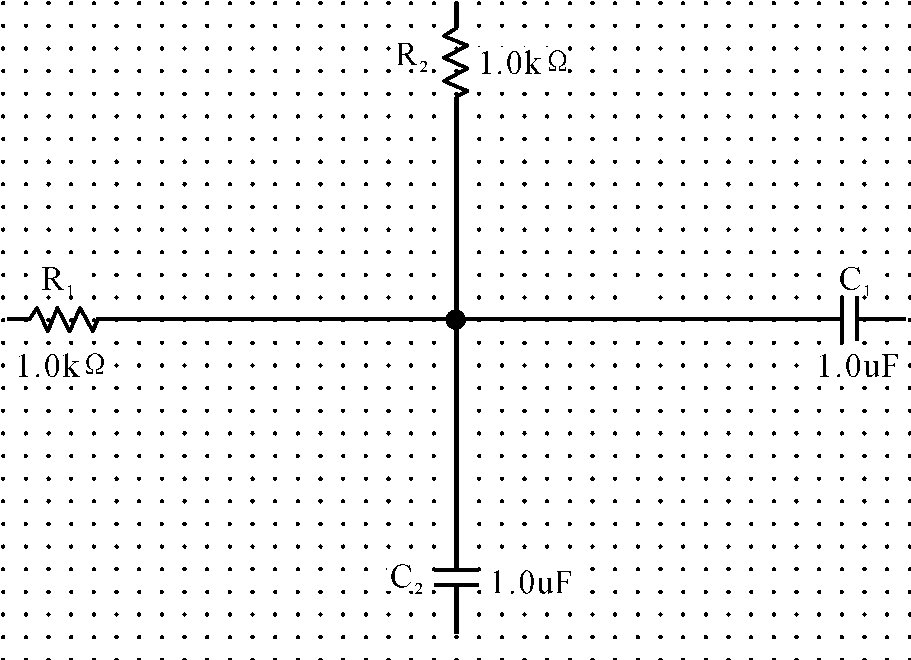

图5－3－2　设置一个连接点

如果要让交叉线相连接，则可在交叉点上设置一个连接点。操作方法是：启动Place菜单中的Place Junction命令，单击所要设置连接点的位置，即可在该位置设置一个连接点，两条线就会连接，如图5－3－2所示。为连接可靠，在设置连接点之后，可稍微移动一下与该连接点相连接的其中一个元件，查看是否有“虚焊”。

5－3－4　连接和连接点的相关操作

（1）设置连线与连接点的颜色

为使电路中各连线及连接点彼此之间清晰可辨，可通过设置不同的颜色来区分：将鼠标指针指向某一连线或连接点，单击鼠标右键选中，出现类似于图5－2－9所示的元件操作的快捷菜单（此时只有Delete删除命令、Color命令和Help命令），在快捷菜单中选择Color命令，打开颜色对话框，选取所需颜色，单击“确定”按钮，这时连接点及其直接相连的线路的颜色将同时改变。

（2）删除连线和连接点

如果要删除连接点，则可将鼠标指针指向所要删除的连接点，单击鼠标右键选取该点，在出现的快捷菜单中选择Delete命令即可。

（3）编辑连线

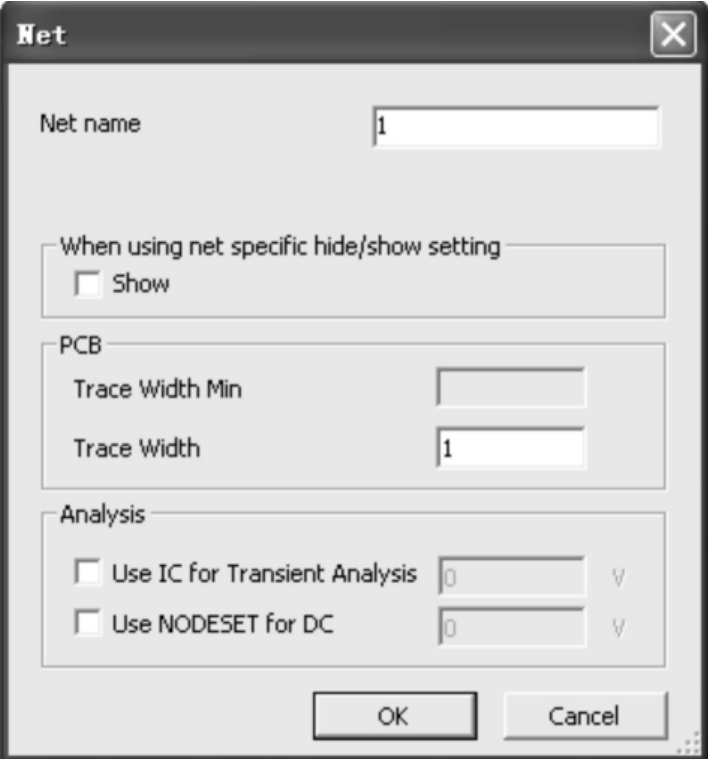

若双击要编辑的连线，则可以打开其连线属性对话框，如图5－3－3所示。其中：
