5－1　用户界面的定制

5－1－1　概述

定制用户界面可以方便原理图的创建、电路的仿真分析和观察。创建一个电路之前，可根据具体电路的要求和用户的习惯设置一个特定的用户界面。

5－1－2　定制的方法

用户界面的定制主要通过Global Preferences和Sheets Preferences对话框中提供的各项选择功能来实现。

启动Options菜单中的Global Preferences命令，即出现Preferences对话框，如图5－1－1所示。

5－1－2－1　Preference对话框

Preference对话框中有4页，每页中包括若干个功能选项。通过这4页可对软件的全局界面进行定制。

（1）Paths页如图5－1－1所示。

Paths页可对路径进行设置。

①Circuit default path：电路默认路径。

②User button images path：用户按钮图像路径。

③User settings：用户设置区。

Configuration file：用户配置文件。

New user configuration file from template：从模板新建用户配置文件。

④Database Files：数据库文件区。

Master database：基本数据库。

Corporate database：公司数据库。

User database：用户数据库。

（2）Save页如图5－1－2所示。

Save页用于设置保存。

①Create a“security copy”：创建“安全附件”。

“安全”副本包含最后保存的文件的变化，而且它能从出事的文件相同的位置被找到，以防万一破坏无法使用。

图5－1－1　path页

图5－1－2　save页

②Auto－backup：自动备份。

当自动备份被允许，一个恢复文件将在你指定的时间产生。如果停电或者系统故障，能重新找回这个文件。

③Save simulation data with instruments：保存仿真数据和仪器。

当这个选项被允许，仪器数据将会保存在线路文件中。如果所有的仪器的数据大小超过下列的阀值将会显示警告。

④Save．TXT files as plain text（not Unicode）：保存．TXT文档。

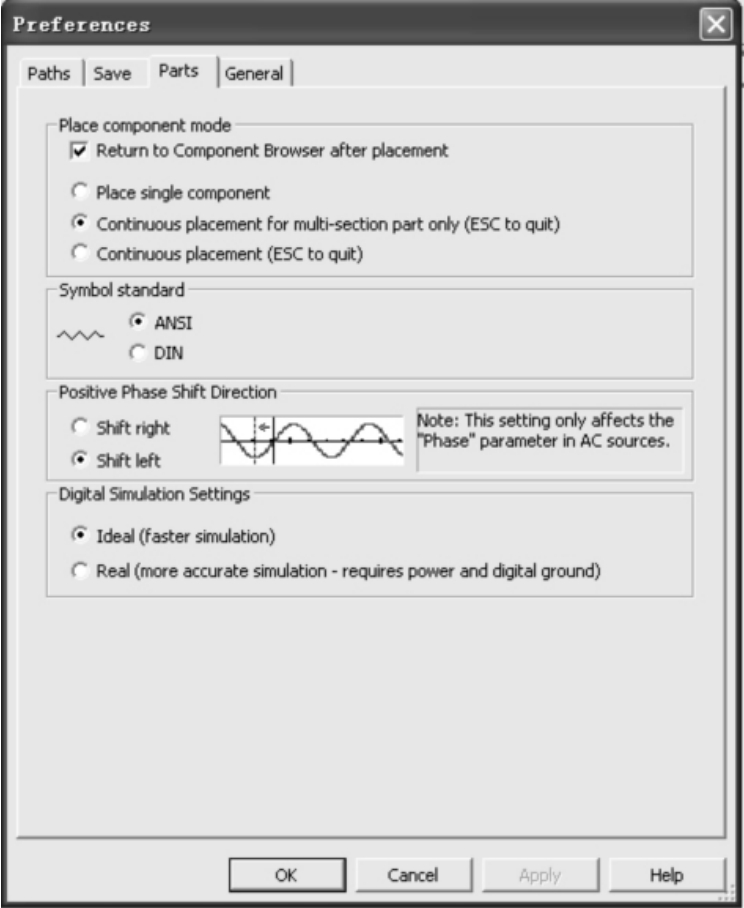

（3）Parts页如图5－1－3所示。

Parts页用于设置零件和仪器。

①Place component mode：放置元件方式。Return to Component Browser：在布局以后回到原件浏览。Place single component：放置单一元件。Continuous placement for multisection part only（ESC to quit）：仅对多单元元件连续放置（ESC键退出）。

Continuous placemen：连续放置元件（ESC退出）

②Symbol standard：符号标准ANSI：美国国家标准学会（American National Standards Institute）。DIN：德国工业标准（Deutsche Industrie Normen）。

③Positive Phase Shift Direction正相位移方向。

Shift right：右移。

Shift left：左移。

图5－1－3　parts页

图5－1－4　general页

④Digital Simulation Settings数字仿真设置。

Ideal（faster simulation）：理想（快速仿真）。

Real（more accurate simulation reqU_ires power and digital ground）实际（能较全面地模仿现实的数字元件，编辑的电路原理图中要有提供给数字元件的电源和数字接地端，其仿真精确度较高，但速度较慢）。

（4）General页如图5－1－4所示。

General页用于设置常规选项。

①Selection Rectangle：选择矩形。

Intersecting：相交。

Fully enclosed：全封闭式。

②Mouse Wheel Behaviour：鼠标滚轮行为。

Zoom workspace：缩放工作区。

Scroll workspace：卷轴工作区。

③Show line to component when moving its text—移动元件时显示连线。(www.chuimin.cn)

④Show line to original location when moving parts—移动元件时显示连线最初位置。

⑤Writing：配线。

Autowire when pins are touching：当引脚接触时自动连线。

Autowire on connection：在接点上自动连线

Autowire on move：表示在移动元件时，自动重新连线。

⑥Language：语言。

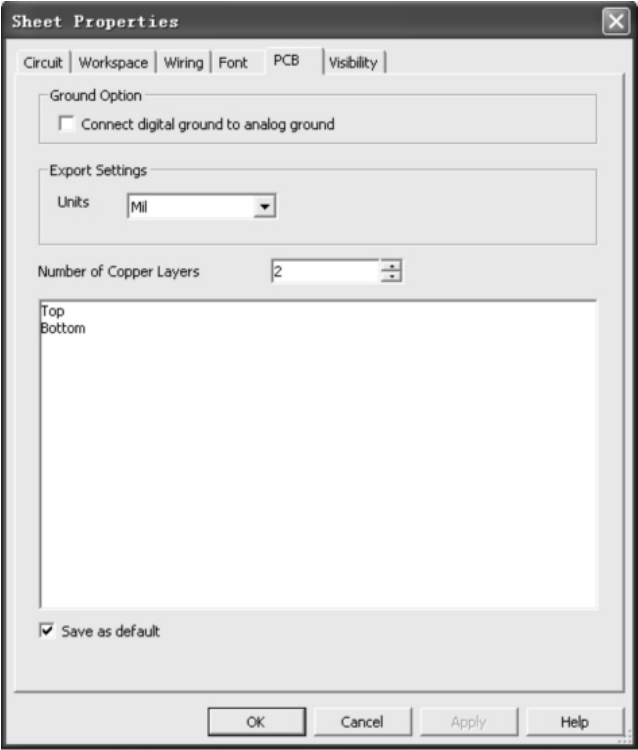

5－1－2－2　Sheets Preferences对话框

Sheets Preferences对话框中有6页。

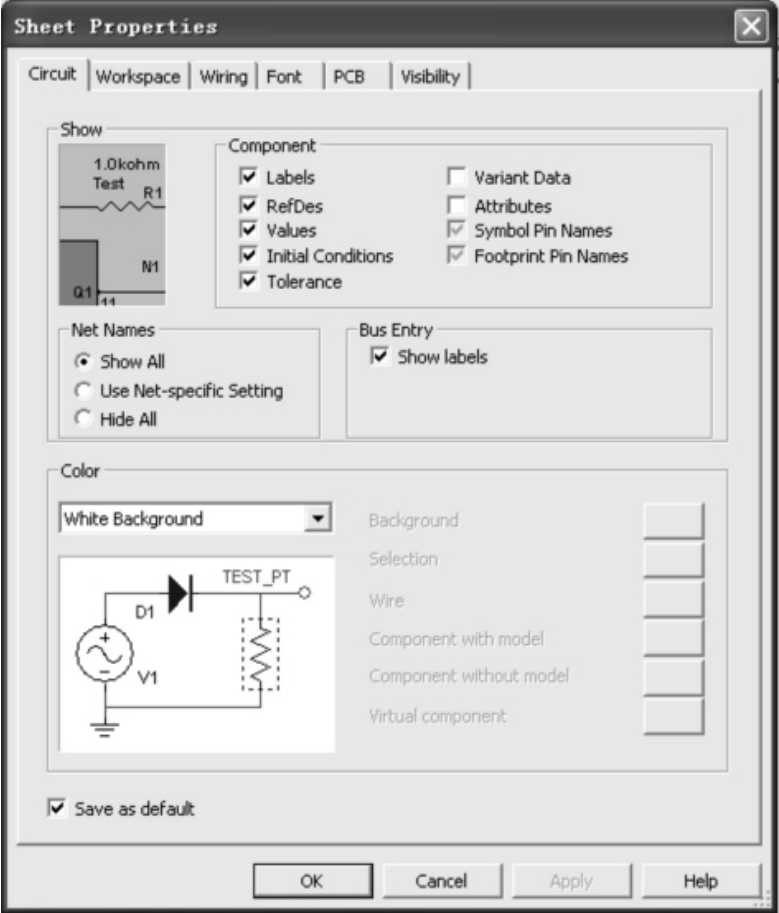

（1）Circuit（电路）页如图5－1－5所示。

①Show：显示。

（a）Component：元件。

Labels：标签；Variant Data：不同数据；RefDes：参考标识；Attributes：特性；Values：数值；Symbol Pin Names：标注的引脚名称；Initial Conditions：初始条件；Footprint Pin Names：器件封装的引脚名称；Tolerance：容差。

（b）Net Names：网络名字。

Show All：全显示；Use Net－specific Setting：使用网络详细设置；Hide All：全隐藏。

（c）Bus Entry：总线入口。

Show labels：显示标签。

②Color颜色

此处可以更改背景、选择、导线、模型元件、非模型元件、虚拟元件的颜色。

③Save as default—保存为默认值

（2）Workspace（工作区）页如图5－1－6所示。

①Show：显示。

Show grid：显示网格；Show page bounds：显示页边界；Show border：显示边框。

图5－1－5　Circuit页

图5－1－6　workspace页

②Sheet size：图纸大小。

Orientation：方向。Portrait：纵向；Landscape：横向。

③Custom size—自定义大小。Width：宽度；Height：高度。

（3）Wiring（配线）页如图5－1－7所示。

①Drawing Option：画图选项。

Wire width：线宽；Bus width：总线宽度。

②Bus Wiring Mode：总线配线模式。

Net（Use net names）：网络（使用网络名）；Busline总线连线。

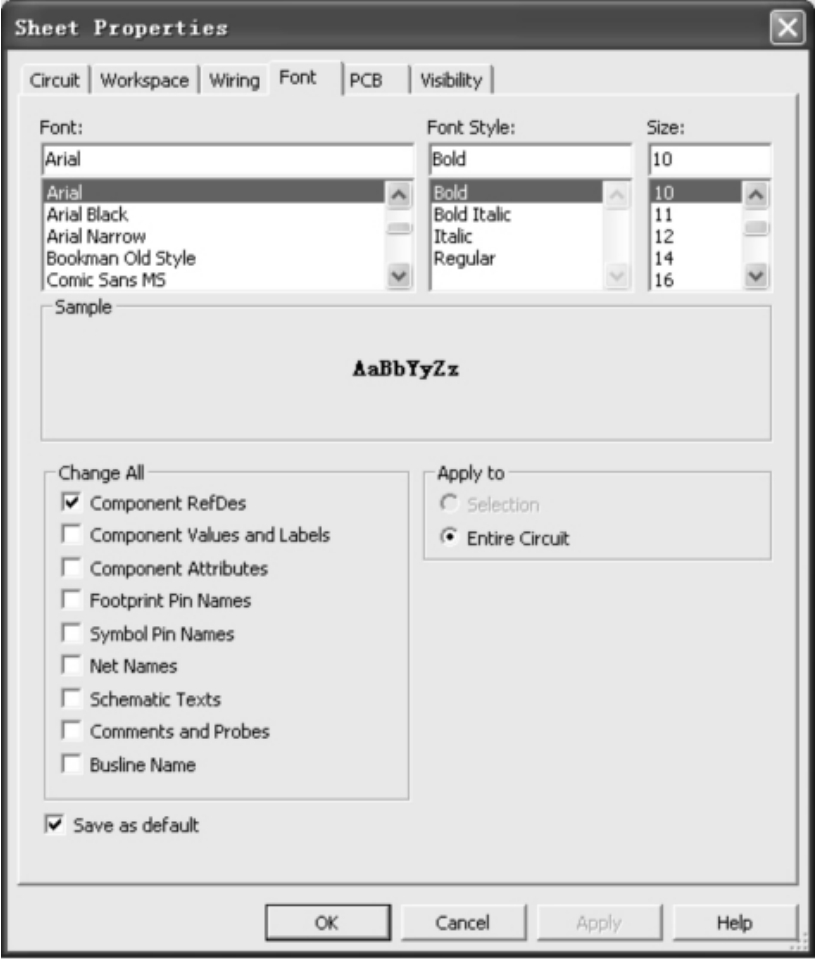

（4）Font（字体）页如图5－1－8所示。

①Font：字体（选择字体名称）。

②Font Style：字体类型（选择常规、粗体、粗斜、斜体）。

③Size：大小。

④Change All：全部更改。Component RefDes：元件参考标识；Component Values and Labels：元件参数和标签；Component Attributes：元件属性；Footprint Pin Names：器件封装的引脚名称；Symbol Pin Names：标注的引脚名称；Net Names：网络名字；Schematic Texts：原理图文本；Comments and Probes：注解；Busline Name：总线连线名称。

⑤Apply To：应用于。Selection：选择；Entire Circuit：整个电路。
