4－2　Multisim 10的基本界面

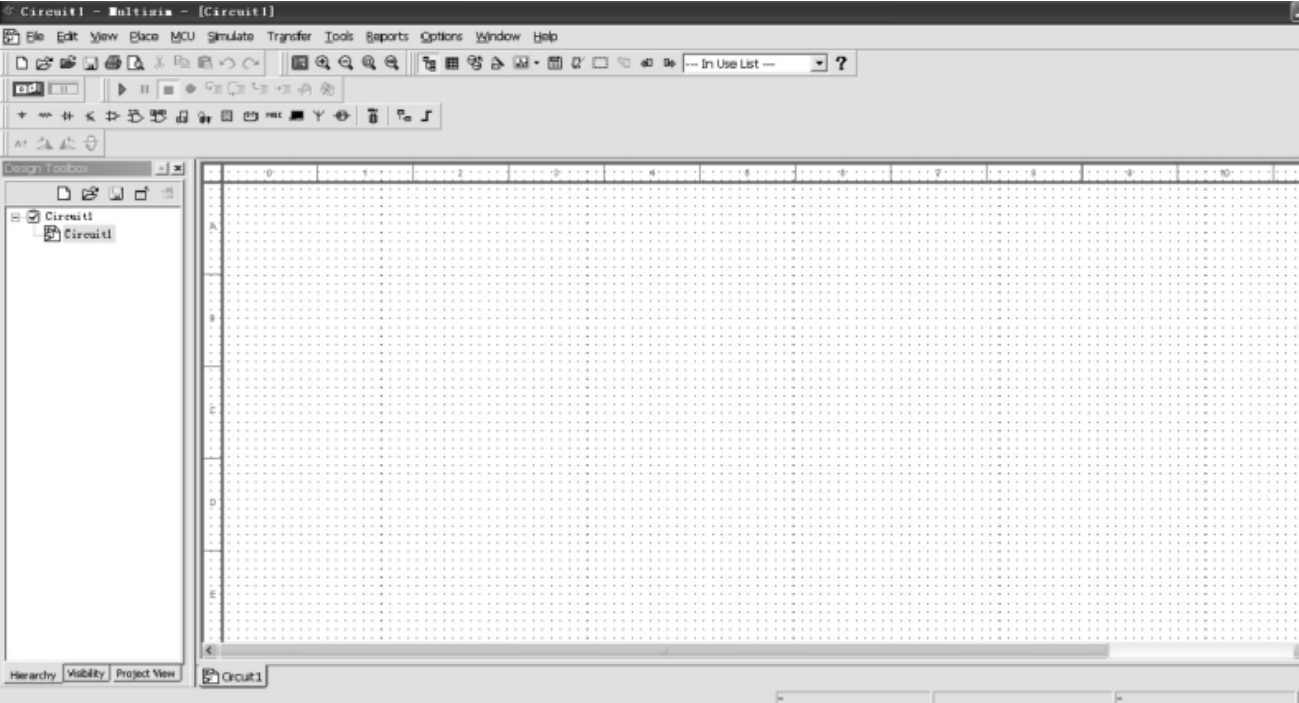

启动Multisim 10，打开如图4－2－1所示的Multisim 10的基本界面（默认状态下，电路窗口的背景是黑色的。可通过设置来改变背景颜色）。

从图4－2－1中可以看出，Multisim基本界面主要由菜单栏（Menus）、系统工具栏（System Toolbar）、设计工具栏（Multisim Design Bar）、使用中的元件列表（In Use List）、仿真开关（Simulate Switch）、元件工具栏（Component Toolbar）、连接Edaparts．com按钮、仪表工具栏（Instrument Toolbar）、电路窗口（Circuit Windows）和状态栏（Status Line）等部分组成。

图4－2－1　Multisim 10的基本界面

4－2－1　菜单栏

与所有Windows应用程序类似，菜单栏中提供了Multisim 10的几乎所有的操作功能命令。Multisim 10菜单栏包含着12个主菜单，如图4－2－2所示，常用的有File（文件）菜单，Edit（编辑）菜单，View（窗口显示）菜单，Place（放置），Simulate（仿真）菜单，Transfer（文件输入）菜单，Tool（工具）菜单，Option（选项）菜单和Help（帮助）菜单。Multisim 10比2001版增设了MCU（单片机仿真）、Reports（报告）及Window菜单。在每个主菜单下都有一个下拉菜单，用户可以从中找到各项操作功能的命令。

图4－2－2　菜单栏

下面对常用菜单作介绍：

（1）File菜单

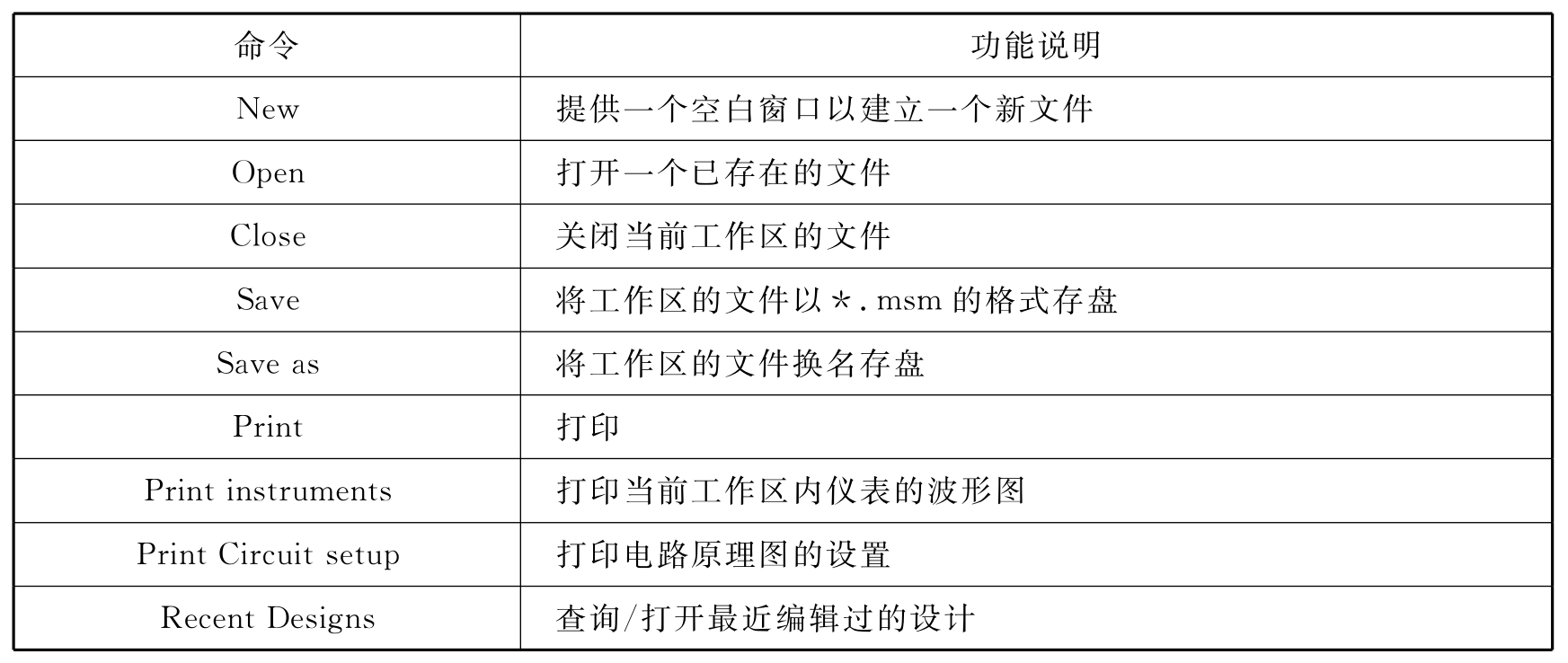

主要用于管理所创建的电路文件，如打开，保存，和打印等，如表4－2－1所示。

表4－2－1

File菜单中还有其它类似上表所述命令，在此不一一说明。后述菜单命令的功能说明同此。

（2）Edit菜单

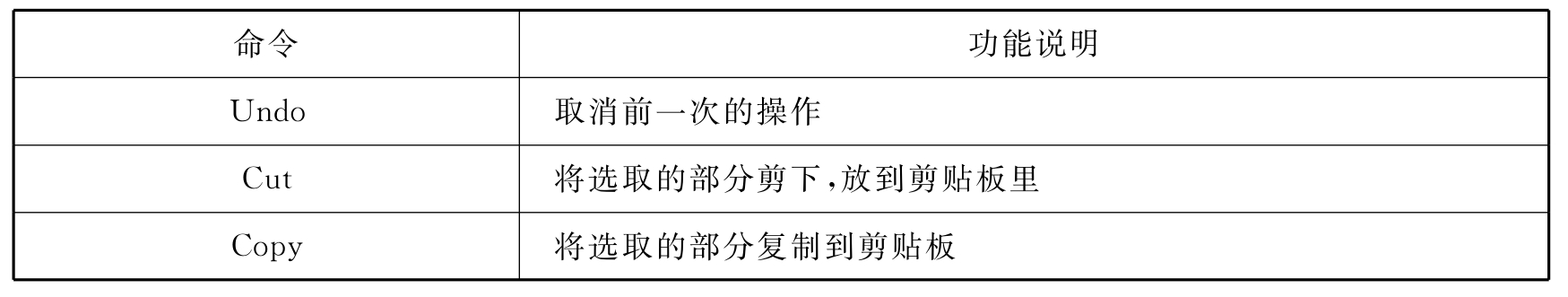

Edit菜单主要用于在电路绘制过程中，对电路和元件进行各种技术处理，如表4－2－2所示。

表4－2－2

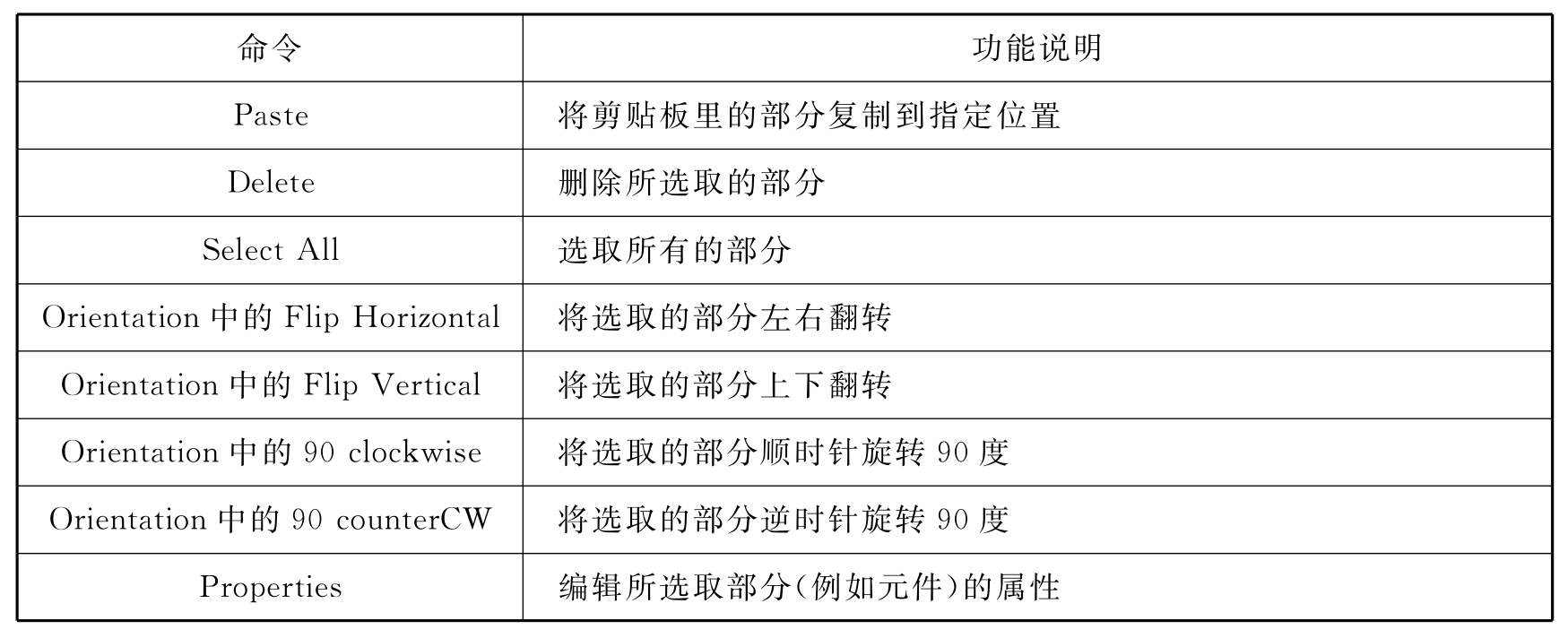

续表4－2－2

（3）View菜单

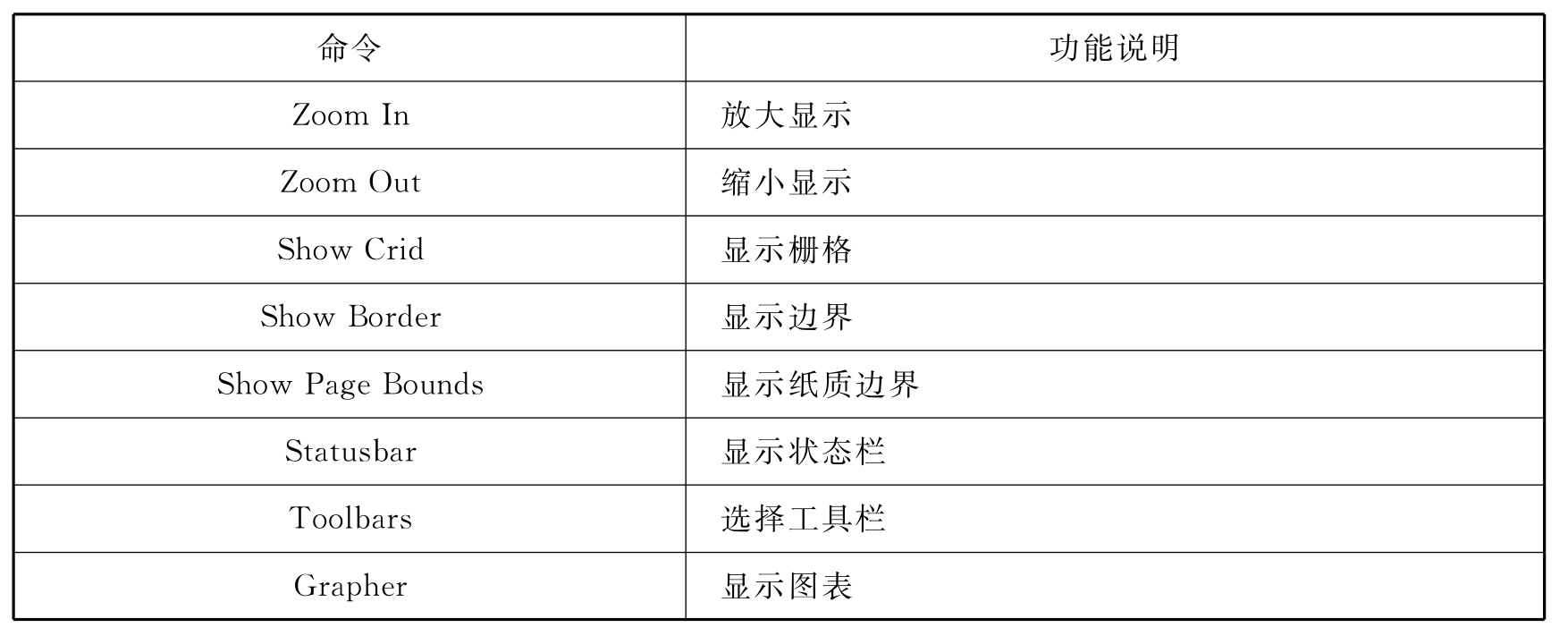

View菜单用于确定仿真界面上显示的内容以及电路图的缩放和元件的查找，如表4－2－3所示。

表4－2－3

（4）Place菜单

Place菜单提供在电路窗口内放置元件、连接点、总线和文字等命令，如表4－2－4所示。

表4－2－4

续表4－2－4

（5）Simulate菜单

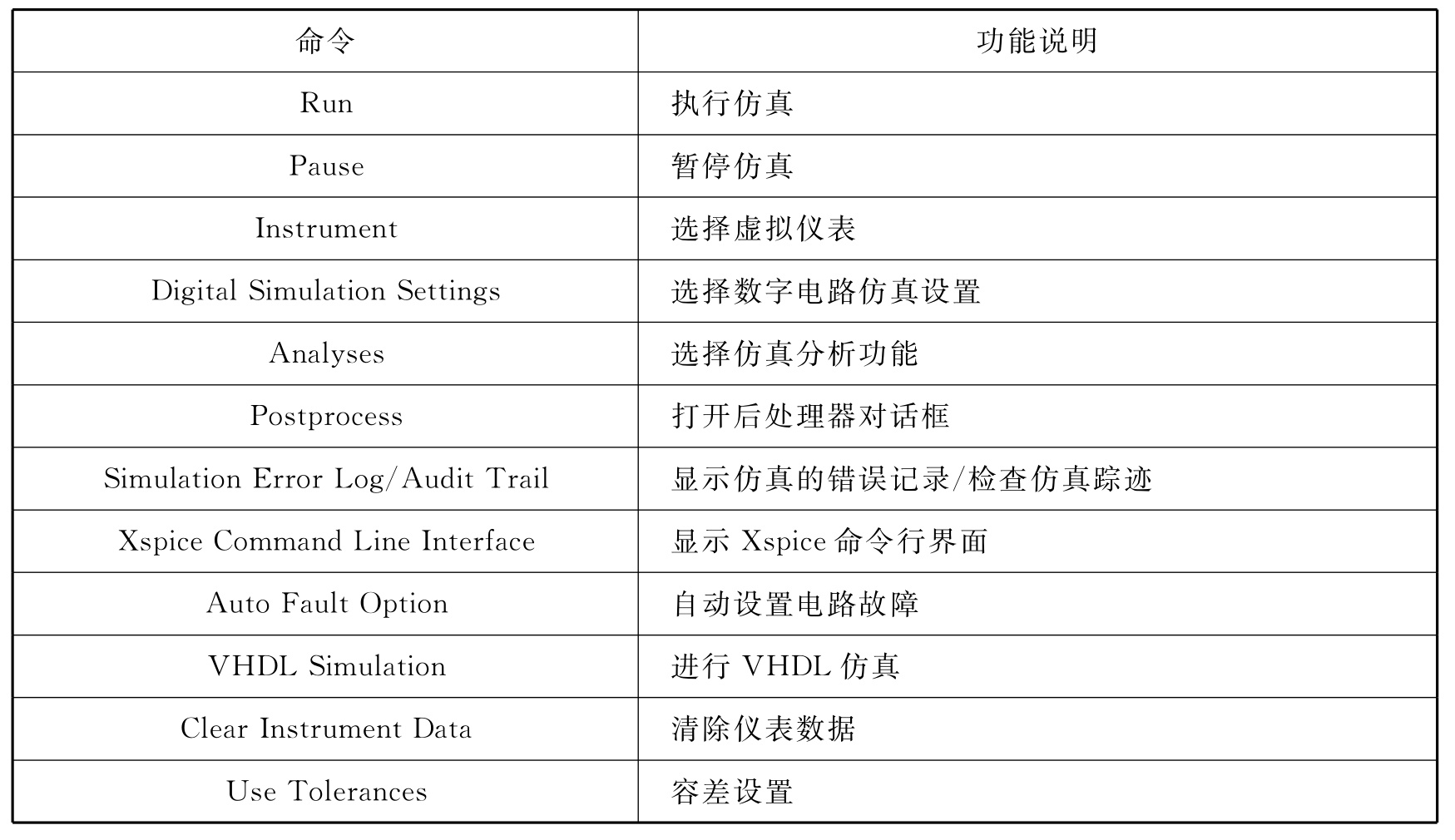

Simulate菜单提供电路仿真设置与操作命令，如表4－2－5所示。

表4－2－5

（6）Transfer菜单

Transfer菜单提供将仿真结果传递给其他软件处理的命令，如表4－2－6所示。(www.chuimin.cn)

表4－2－6

（7）Tools菜单

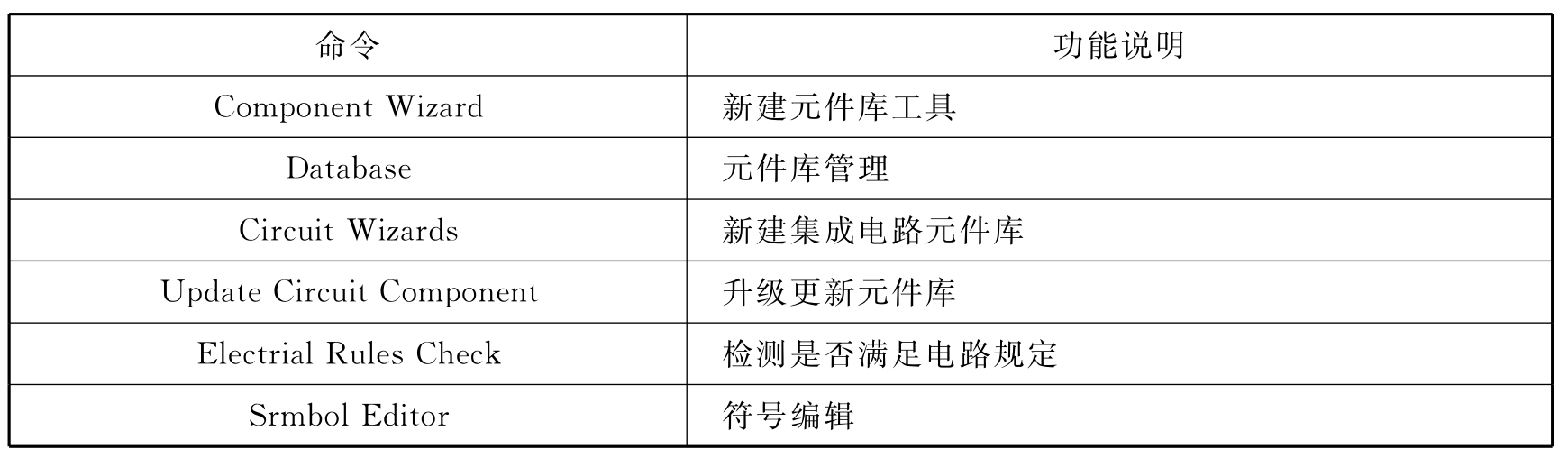

Tools菜单主要用于编辑或管理元器件和元件库，如表4－2－7所示。

表4－2－7

（8）Options菜单

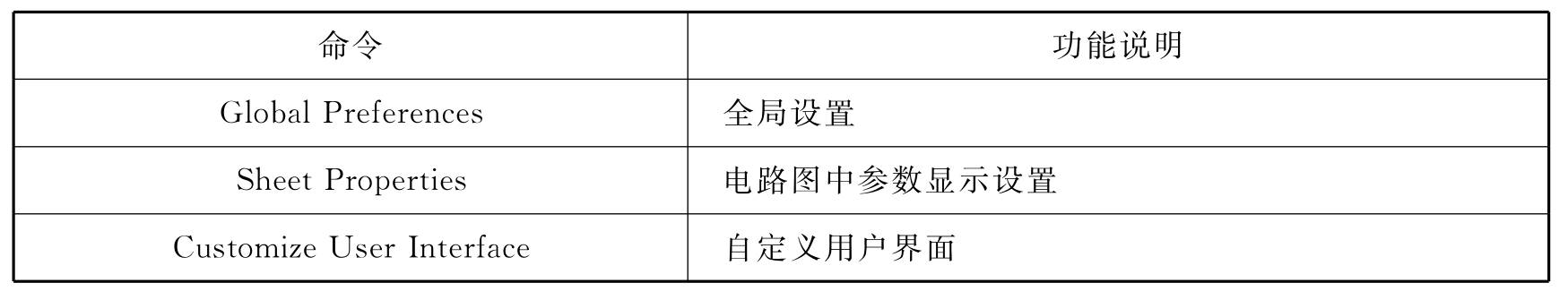

Options菜单用于设置电路的界面和电路某些功能的设置，如表4－2－8所示。

表4－2－8

（9）Help菜单

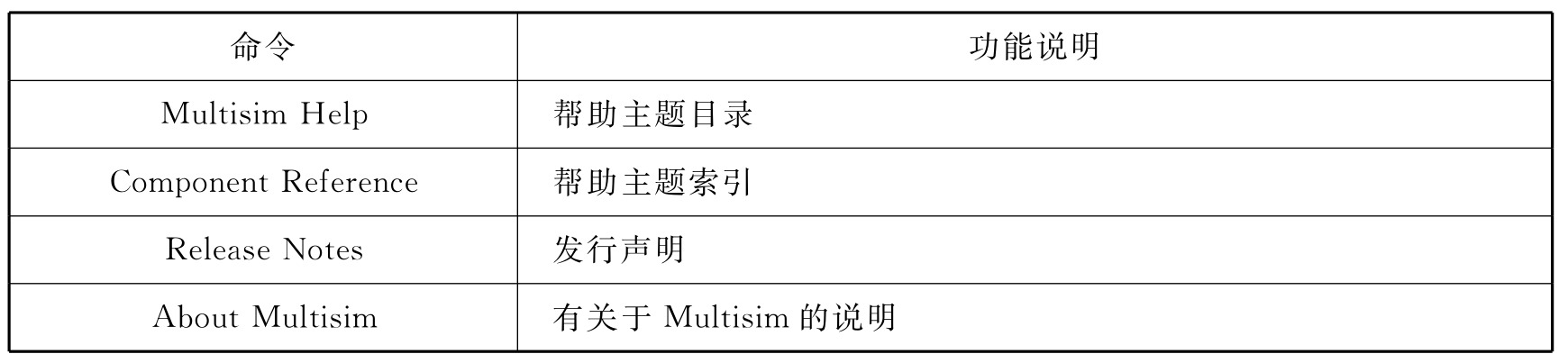

Help菜单主要为用户提供在线技术帮助和使用指导，如表4－2－9所示。

表4－2－9

4－2－2　系统工具栏

系统工具栏如图4－2－3所示，它包含了常用的基本功能按钮，与Windows的基本功能相同。

图4－2－3　系统工具栏

4－2－3　元件工具栏

Multisim 10将所有的元件模型分门别类的放到18个元件分类库中，每个元件库放置同一类型的元件。有着18个元件库按钮（以元件符号区分）组成的元件工具栏，如图4－2－4所示。

图4－2－4　元件工具栏

4－2－4　仪表工具栏

该工具栏包含有21种用来对电路工作状态进行测试的仪器仪表，如图4－2－5所示。

图4－2－5　仪表工具栏

4－2－5　电路窗口

电路窗口也称为Workspace，相当于一个现实工作中的操作平台，电路图的编辑绘制、仿真分析及波形数据显示等都在此窗口进行。

4－2－6　其他

（1）仿真开关

仿真开关用于开始、暂停或结束电路仿真。

（2）使用中的元件列表

使用中的元件列表中列出了当前电路所使用的全部原件，以供检查或重复调用。

（3）状态栏

状态栏显示有关当前操作以及鼠标所指条目的有用信息。
