1-3 集成电路的识别
集成电路是一种采用特殊工艺,将晶体管、电阻、电容等元件集成在硅片上而形成的具有特定功能的器件,英文:Integrated Circuit,缩写IC,俗称芯片。集成电路能执行一些特定的功能,如放大信号或存储信息等。集成电路体积小、功耗低、稳定性好。集成电路是衡量一个电子产品是否先进的主要标志。
1-3-1 集成电路简介
(1)类型
集成电路按功能可分为模拟集成电路和数字集成电路。模拟集成电路主要有运算放大器、功率放大器、集成稳压电路、自动控制集成电路和信号处理集成电路等;数字集成电路按结构不同可分为双极型和单极型电路。其中,双极型电路有:DTL、TTL、ECL、HTL等;单极型有:JFET、NMOS、PMOS、CMOS四种。
(2)封装
集成电路的封装形式有晶体管式封装、扁平封装和直插式封装。常见的直插式封装如图1-3-1,典型的表面贴装式封装如图1-3-2。
图1-3-1 常见的直插式封装
图1-3-2 典型的表面贴装式封装
(3)管脚排列
集成电路的管脚排列次序有一定的规律,一般是从外壳顶部向下看,从左下脚按逆时针方向读数,其中第一脚附近一般有参考标志,如凹槽、色点等。
1-3-2 常用模拟集成电路
1-3-2-1 模拟集成电路的分类
模拟集成电路按用途可分为:运算放大器、直流稳压器、功率放大器、电压比较器等。
1-3-2-2 集成运算放大器
(1)定义
简称运放,运算放大器就是一种高放大倍数的交流放大器,(或是一种高电压增益、高输入电阻、和低输出电阻的多级耦合放大器)。工作在放大区时,输入与输出呈线性关系,(所以又被称为线性集成电路)。
(2)组成
运放一般由输入级、中间级、输出级、偏置电路四部分组成。输入级:差分放大电路,利用其对称性提高整个电路的共模抑制比;中间级:电压放大级,提高电压增益,可由一级或多级放大电路组成;输出级:互补对称电路或射极跟随器组成,可降低输出电阻,提高带负载能力。偏置电路:为上述各级电路提供稳定和合适的偏置电流,决定各级静态工作点。
(3)常用运放
单运放:μA741,NE5534,TL081,LM833
双运放:μA747,LM358,NE5532,TL072,TL082
四运放:LM324,TL084
双运放及四运放中除电源外,内部运放相互独立。
运算放大器有两个输入端,一个输出端。同相输入端用“+”表示,反向输入端用“-”表示。
(4)检测
方法1:把运放接成一个放大系数为1的电路,反向输入端接1V阶跃信号,检测其输出端的电压值也应为1V,运放好的。
方法2:①用万用表电阻档分别测出LM324的A1~A4四组运放引脚的电阻值,不仅可以判断运放的好坏,而且还可以检查内部各运放参数的一致性。测量时,选用R×1kΩ档,从A1开始,依次测出引脚间的电阻值,只要各对应引脚之间的电阻值基本相同,就说明参数的一致性较好。
图1-3-3 运算放大器符号及LM324管脚图
②检测放大能力:LM324接上±15V电压(4脚接+15V;11脚接-15V),万用表置于直流50V电压档。输入端开路,输出端1脚对11脚的电压为20~25V。用螺丝刀触碰同相输入端和反相输入端,万用表指针应有较大摆动,说明被测的运放的增益很高。若指针摆动较小,说明其放大能力较差。
③用万用表测量运放μA741的好坏:主要测正负电源脚与其它各引脚之间是否短路,若无短路则正确。用指针式万用表的R×1kΩ档测试,对于完好的μA741,测试结果应该如表1-3-1所示,如果测得阻值与表中值相差太多,说明运放的差动输入级或者推挽输出管有损坏。

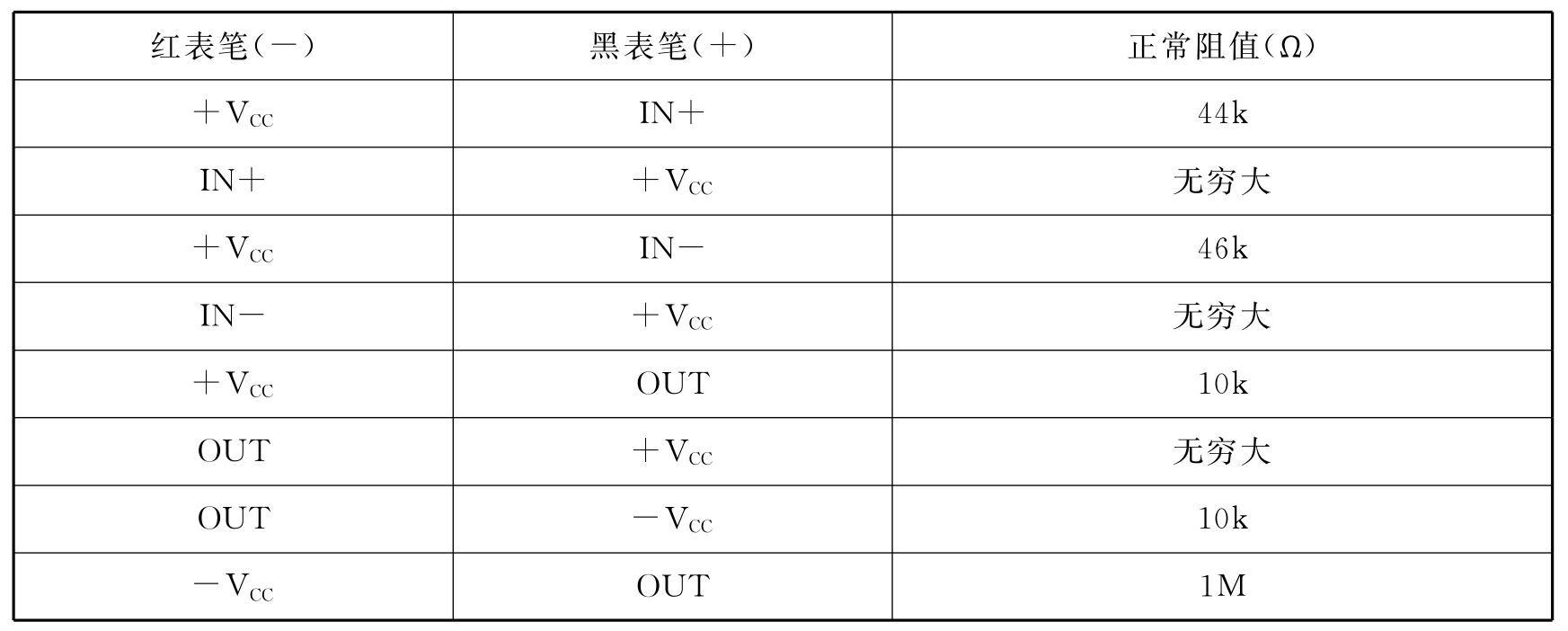

表1-3-1 μA741管脚间的阻值范围
(www.chuimin.cn)
(5)运放常见故障
①无输出:有信号输入,输出端无输出。原因:未加工作电源;集成块坏。
②不能调零:调整外接电位器,输出端无反应。原因:集成块坏;电位器焊点脱落;断电再通电正常(堵塞)。
③自激振荡:无输入信号,仍有输出。原因:反馈前后信号的相位差在360度以上,也就是能够形成正反馈;印刷板的布线或阻容元件排列不佳等。
1-3-2-3 集成稳压器
集成稳压器又称稳压电源,有多端可调式、三端可调式、三端固定式及单片开关式集成稳压。最常用的是三端集成稳压器。三端集成稳压器有:
(1)三端固定稳压器
集成稳压器的输出电压为固定值,不能调节。常用产品为78XX和79XX系列,78XX输出正电压,79XX输出负电压,有5V、6V、9V、12V、15V、18V、24V七种不同的输出电压档次,输出电流分1.5A(78XX)、0.5A(78MXX)、0.1A(78LXX)三种档次。
(2)三端可调稳压器
可输出连续可调的直流电压。常见产品:XX117/XX217M/XX317L,输出连续可调的正电压,可调范围1.2~37V,最大输出电流分别是1.5A,0.5A,0.1A;XX137/XX237/XX337,输出连续可调的负电压,可调范围1.2~37V;
1-3-2-4 集成功率放大器

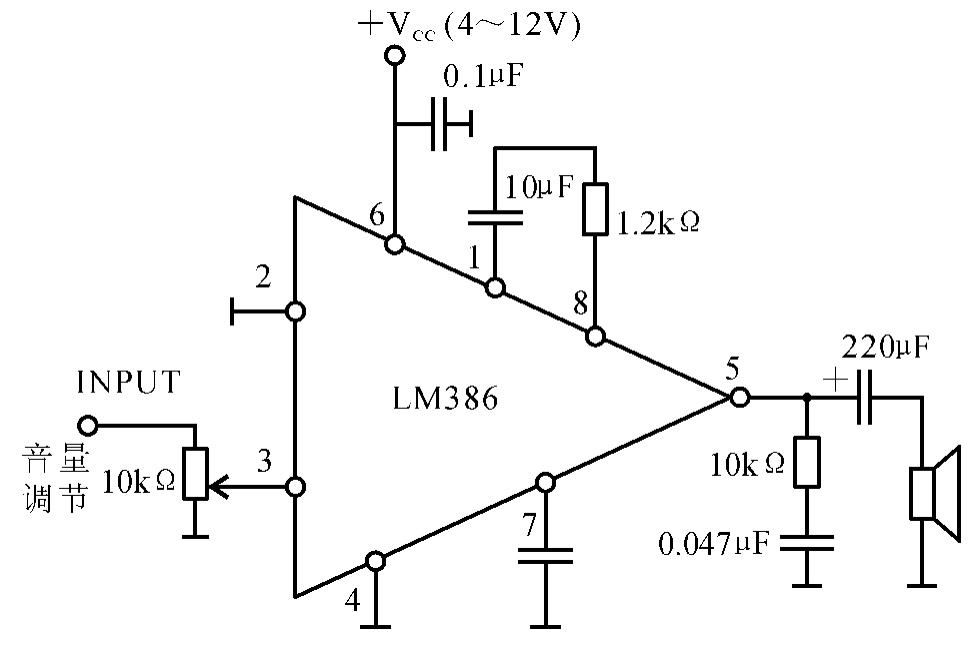

LM386典型应用电路,用于对音频信号的放大。图1-3-4中1与8端间的R、C用来调节电压放大倍数,此电压增益为50;7端的C是去耦电容,防止电路自激振荡;5端的R(10Ω)、C(0.047μF)组成容性负载,用以抵消扬声器部分的感性负载;5端的C(220μF)为功放的输出电容。
图1-3-4 LM386典型应用电路
1-3-3 常用数字集成电路
1-3-3-1 常用数字集成电路分类
数字集成电路主要用来处理与存储二进制信号(数字信号),可归纳为两大类:一种为组合逻辑电路,用于处理数字信号,俗称(Logic IC);另一种为时序逻辑电路,具有时序与记忆功能,并需要由时钟信号驱动,主要用于产生或存储数字信号。
最常用的数字集成电路主要有TTL和CMOS两大系列。
TTL集成电路是用双极性晶体管为基本元件集成在一块硅片上制成的,主要有54(军用)/74(民用)系列:54/74XX(标准型),54/74LSXX(低功耗肖特基),54/74SXX(肖特基),54/74ALSXX(先进低功耗肖特基),54/74ASXX(先进肖特基),54/74FXX(高速)。
CMOS集成电路以单极型晶体管为基本元件制成。主要有4000系列、54/74HCXXX系列、54/74HCTXXX系列、54/74HCUXX四大类。
数字集成电路的类型很多,最常用的是门电路,常用的有与门、非门、与非门、或门、或非门、同或门、异或门及施密特触发器等。
1-3-3-2 数字集成电路的电路参数
表1-3-2 数字集成电路的电路参数
1-3-4 集成电路的检测
1-3-4-1 集成电路的基本检测方法:在线检测与脱机检测
在线检测:测量集成电路各脚的直流电压,与标准值比较,判断集成电路的好坏。
脱机检测:测量集成电路各脚间的直流电阻,与标准值比较,判断集成电路的好坏。
测得的数据与集成电路资料上数据相符,则可判定集成电路是好的。
1-3-4-2 在线检测的技巧
在线检测集成电路各引脚的直流电压,为防止表笔在集成电路各引脚间滑动造成短路,可将万用表的黑表笔与直流电压的“地”端固定连接,方法是在“地”端焊接一段带有绝缘层的铜导线,将铜导线的裸露部分缠绕在黑表棒上,放在电路板的外边,防止与板上的其他地方连接。这样用一只手握住红表棒,找准欲测量集成电路的引脚,另一只手可扶住电路板,保证测量时表笔不会滑动。
1-3-4-3 集成电路的替换检测
当集成电路整机线路出现故障时,检测者往往用替换法来进行集成电路的检测。用同型号的集成块进行替换试验,是见效最快的一种检测方法。
但是要注意,若因负载短路的原因,使大电流流过集成电路造成的损坏,在没有排除故障短路的情况下,用相同型号的集成块进行替换实验,其结果是造成集成块的又一次损坏。因此,替换实验的前提是必须保证负载不短路。
