1-1-8　传声器附件

1.电源组件

电源组件（Powering Module）是传声器的供电附件，见图125。

2.夹持装置

夹持装置（Microphone Clamps）用于固定传声器，见图126。

图1-25　电源组件

3.防震装置

防震装置（Shock Mounts）是传声器与固定物之间的缓冲器，用来减小固定物产生的振动而带来的噪声，见图127。

图1-26　传声器夹持装置

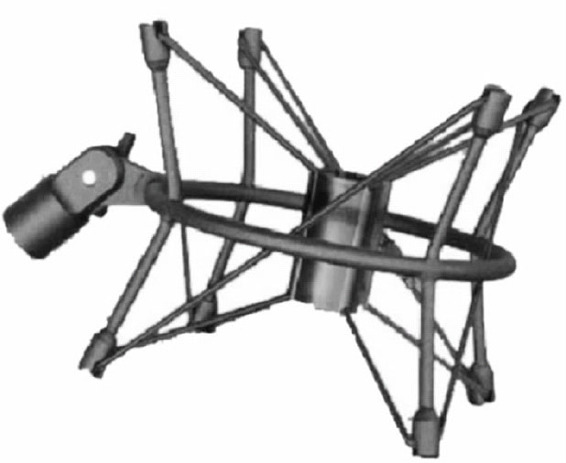

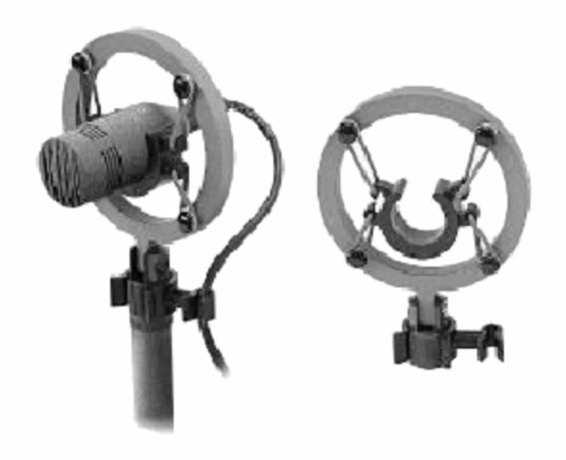

图1-27　防震装置

4.传声器架

厂家生产出各种体积较大的传声器支架（Mike Stands），在传声器位置的机动性上有不同的原理，一些大的专业传声器支架会影响拾取声音的质量，因为大的尺寸紧靠着传声器体将会引起反射波进入传声器。传声器架外型见图128。在使用电容传声器时，通常在传声器架顶端会固定一个防喷罩（见图129），它的作用是防止过多湿气进入传声器而引起传声器暂时性声音变小或消失以及防止演员的喷口音。

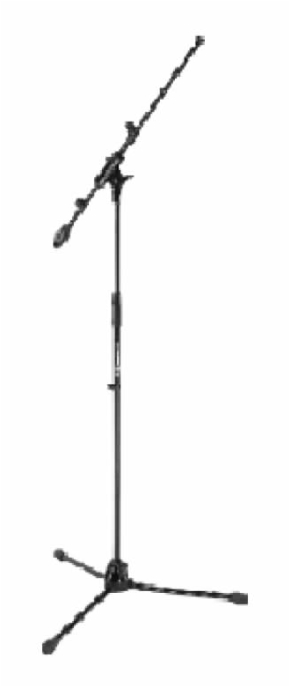

图1-28　传声器架

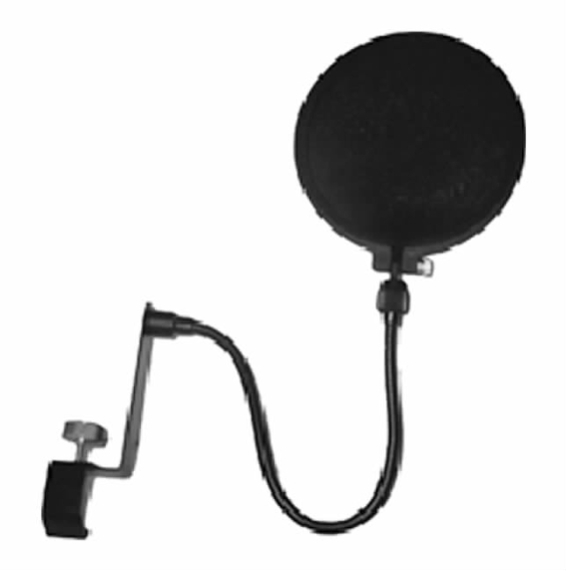

图1-29　防喷罩(www.chuimin.cn)

5.风罩

风罩（Windscreens）是用皮毛、泡沫塑料、丝绸等材料套在传声器外表面，用以减小

图1-30　风罩

外界噪声，如风、人讲话的喷气声、弹古筝的擦弦声，它是一种附加体，其外形见图130。

（1）室内风罩，通常采用泡沫塑料或天鹅绒材料。

（2）室外风罩，有的采用毛皮材料，如Sennheiser MZH60-1；有的采用篮球皮材料，如Sennheiser MZH70-1。

6.电缆线及接头

电缆线与拾音头连接通常采用3pinXLR（三针卡侬），传声头配置XLR插座，其内部连线可参见图131。

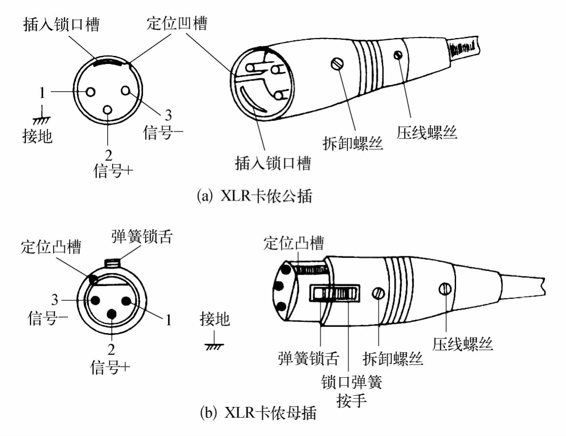

图1-31　电缆线及接头

在这里，我们简单谈一下有关话筒的连接方法。

（1）平衡与不平衡。平衡式的传声器连接在专业设备中普遍采用，即采用双芯屏蔽电缆并配以三个接点的“卡侬”插头、插座或6.3mm（1／4in）的三芯插头、插座。平衡式电路要求话筒与前级放大器的两根芯线都不接地，这就要求放大器的输入端有高音质的声频变压器。对于电容式话筒来说，其输出端装有与话筒同等级的输出变压器，以实现电容式话筒输出信号的平衡传输；对于普通话筒来说，为了降低系统的成本，通常采用不平衡式电路，即放大器输入端是单芯输入线，另一端接地，并使用6.3mm（1／4in）二芯插头、插座。

“卡侬”插头的英文原名是Cannon Connector，又称XLR插头。它具有三个接线端子和一个金属外壳。如图131所示，其中2脚为“热端”，3脚为“冷端”，1脚为“地端”。卡侬插头带有机械自锁装置，插上后不会脱出，工作时比6.3mm（1／4in）插头可靠。

（2）相位。在同时使用多只话筒时，必须注意它们的相位要一致。否则，两个相位相反的输出信号，经调音台第一级放大后，将会产生相互抵消作用。

此外，还得注意不应将两支或两支以上的话筒并联使用，否则不仅会影响它们的频率特性，而且还会降低灵敏度和增加失真度。

另外，在使用和存放话筒时还需注意：电容式话筒怕潮湿，使用完应放在干燥箱内；使用时不能离嘴太近；电容话筒怕摔，应轻拿轻放；话筒在用之前要先检验；使用电容话筒注意幻象电源；在室外使用时可用防风罩，但使用后高频会有所损失等问题。总之，话筒在录音过程中作为最重要的基础设备，在选择和摆放等使用过程中需要非常谨慎地对待。
