鄂西高岭土对药用橡胶的应用研究

2023-11-29 理论教育版权反馈

【摘要】：§4．8改性煅烧高岭土对药用橡胶的作用4．8．1改性煅烧高岭土对胶料性能的影响我们对改性煅烧高岭土、未改性煅烧高岭土、美国煅烧高岭土进行橡胶硫化实验，并对二者的硫化胶进行了硬度、扯断伸长率、拉伸强度、撕裂强度的测定来测试其力学性能，且根据硫化曲线确定硫化胶的t10，t90。可见改性煅烧高岭土的硫化速度最快，有利于提高生产效率。这说明改性煅烧高岭土与橡胶的亲和性改善了。

§4．8　改性煅烧高岭土对药用橡胶的作用

4．8．1　改性煅烧高岭土对胶料性能的影响

我们对改性煅烧高岭土、未改性煅烧高岭土、美国煅烧高岭土进行橡胶硫化实验（图4‐15），并对二者的硫化胶进行了硬度、扯断伸长率、拉伸强度、撕裂强度的测定来测试其力学性能，且根据硫化曲线确定硫化胶的t₁₀，t₉₀。测试结果如表4‐13所示。

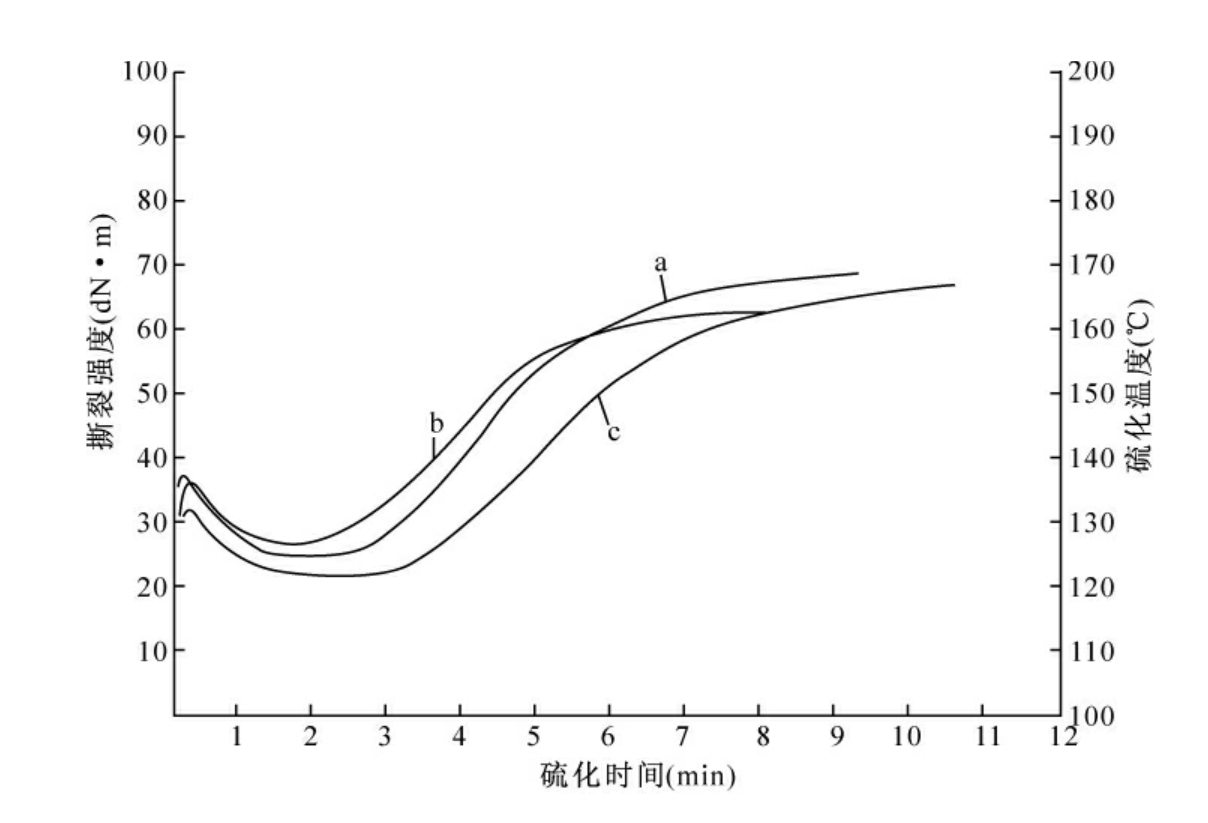

图4‐15　煅烧高岭土填充橡胶硫化曲线

a．美国煅烧高岭土；b．改性煅烧高岭土；c．煅烧高岭土

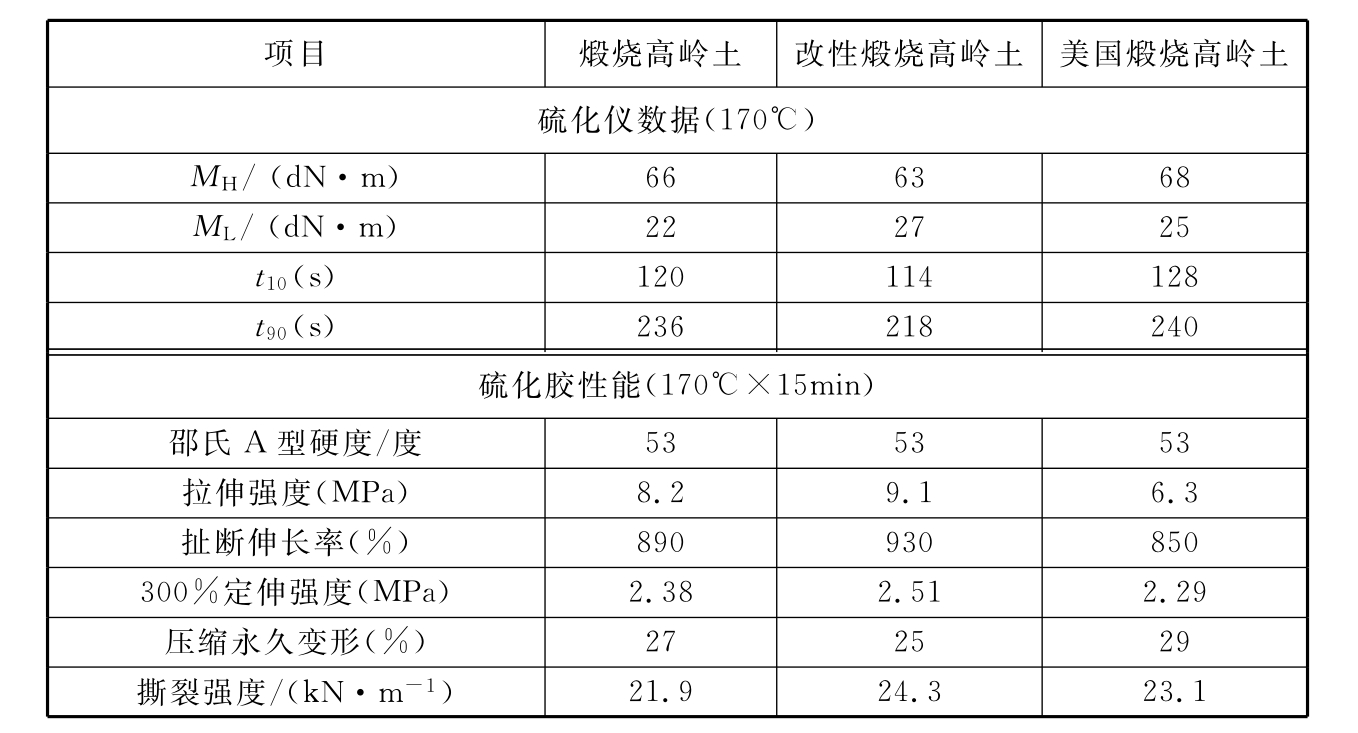

表4‐13　硫化胶力学性能测试

(www.chuimin.cn)

注：填料100份；MH、ML为撕裂强度。

从表4‐13和图4‐15可以看出，三种煅烧高岭土中，MH：改性煅烧高岭土＜煅烧高岭土＜美国煅烧高岭土；ML：煅烧高岭土＜美国煅烧高岭土＜改性煅烧高岭土，改性煅烧高岭土的MH最小，很快达到最大值，热硫化阶段曲线斜率较大，表明改性煅烧高岭土硫化共混胶速度快，曲线的平坦性很好。而煅烧高岭土和美国煅烧高岭土硫化曲线随硫化时间延长呈缓慢上升趋势，t₁₀、t₉₀都很长，硫化速度很慢。这是因为两种煅烧高岭土反应活性、反应机理不同，导致t₁₀和t₉₀相差大。从t₁₀、t₉₀测试数据看，改性煅烧高岭土最小，因而有利于提高胶料的加工性能和充模流动性，更适合于制造模压制品，如高档橡胶瓶塞。可见改性煅烧高岭土的硫化速度最快，有利于提高生产效率。

从拉伸强度、扯断伸长率、300%定伸强度、扯断永久变形、撕裂强度等综合物理性能看，改性煅烧高岭土指标更好，体现了界面的改善情况。总之，改性煅烧高岭土硫化胶比煅烧高岭土硫化胶力学性能好。煅烧高岭土具有改善橡胶力学性能的作用，而对煅烧高岭土实施改性处理后，能更进一步地改善橡胶的力学性能。

4．8．2　改性煅烧高岭土粒度的影响

煅烧高岭土经超细解聚粉碎，有较好的粒径范围，即使不经过表面改性剂处理，其硫化胶的物理机械性能也能达到要求，可以认为填料的分散程度提高、粒径变小、表面积增大是性能提高的主要因素。从图4‐16可以看出煅烧高岭土经过表面改性后，扯断伸长率提高幅度大，这是由于改性后的煅烧高岭土增加了填料与橡胶基体的亲和力以及作用力，相当于增加了表面活性，所以机械性能提高。

另外，对改性前后煅烧高岭土充填的硫化胶作ESEM检测，其结果如图4‐17和图4‐18所示。从两图可看出：未改性煅烧高岭土与橡胶基体的结合界面出现了部分缝隙以及二次粒子；而经改性的煅烧高岭土与橡胶基体的结合界面未观察到缝隙，二次粒子也较少。这说明改性煅烧高岭土与橡胶的亲和性改善了。

鄂西高岭土对药用橡胶的应用研究

相关推荐
