煅烧高岭土改性试验研究成果

2023-11-29 理论教育版权反馈

【摘要】：§3．3煅烧高岭土改性试验3．3．1实验产品本次实验所用的煅烧高岭土产品来自于宜昌创微微粉有限公司，并且已经经过了超细粉碎和煅烧处理。3．3．2改性煅烧高岭土的制备根据改性作用的性质、手段和目的，目前一般将矿物颗粒表面处理的方法分为以下五种：①表面化学改性；②机械化学改性；③包覆处理改性；④沉淀反应改性；⑤接枝改性。因此，该实验采用干法表面化学改性方法对超细煅烧高岭土进行表面改性研究。

§3．3　煅烧高岭土改性试验

3．3．1　实验产品

本次实验所用的煅烧高岭土产品来自于宜昌创微微粉有限公司，并且已经经过了超细粉碎和煅烧处理。该公司产品的生产技术采用本项目所提出的研究方法，目前产品销往国内20多个药用橡胶企业，年生产规模为3500t的超细煅烧高岭土。普通煅烧高岭土用作常用药用橡胶瓶塞质量尚可，但对于高档大输液瓶塞，则需要提高煅烧高岭土的补强性能，才能制备出合格的药用瓶塞。而表面改性技术是提高煅烧高岭土补强性能的方法之一。

本书主要研究硬脂酸、钛酸脂对煅烧高岭土的表面化学改性的方法，对改性剂用量、改性温度、改性时间条件下改性后产品的性能变化进行探讨，从而得出最佳改性工艺条件；通过预评价及改性前后产品填充硫化胶的力学性能的比较来探讨其实际应用的效果。

3．3．2　改性煅烧高岭土的制备

根据改性作用的性质、手段和目的，目前一般将矿物颗粒表面处理的方法分为以下五种：①表面化学改性；②机械化学改性；③包覆处理改性；④沉淀反应改性；⑤接枝改性。(www.chuimin.cn)

表面化学改性是利用表面化学方法通过表面改性剂与矿物表面进行化学反应或吸附的方式完成的，如有机物分子中的官能团在无机颗粒（填料或颜料）表面的化学反应或吸附对颗粒表面进行局部包覆，使颗粒表面有机化而达到表面改性的目的。表面化学改性可分为湿法和干法两种。其中由于湿法改性后需进行烘干和磨细，工艺较复杂，成本较高，因此工业化生产中很少采用；相对来说干法工艺较简单，不需要后处理，成本较低，是矿物填料表面改性的主要方法。因此，该实验采用干法表面化学改性方法对超细煅烧高岭土进行表面改性研究。改性药剂为硬脂酸（分析纯，医药集团上海化学试剂公司生产）。改性设备主要有上海标本模型制造的JB50‐D型增力电动搅拌机（实验中使用第五档转速），天津泰斯特仪器有限公司制造的电子万用炉。

本次干法表面改性的工艺过程为：首先将煅烧高岭土样品置于干燥箱中，于100～110℃干燥10～12h，从干燥好的样品中称取一定量（90g）的试样加入到搅拌容器中，将容器放入油浴锅内加热升温并搅拌，当搅拌容器内达到合适的温度后，停止加热，边搅拌边加入改性剂，在保温的情况下继续高速搅拌一定时间，停机，出料，便得到改性煅烧高岭土产品。其工艺流程如图3‐2所示。

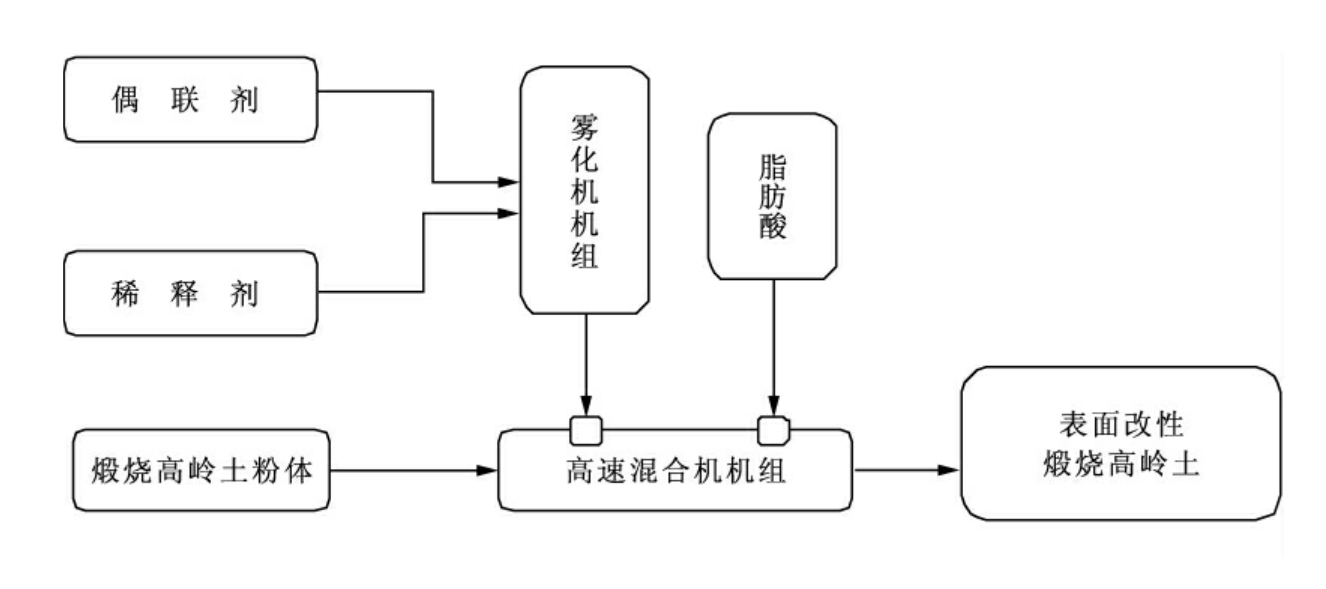

图3‐2　高岭土表面改性工艺示意图

煅烧高岭土改性试验研究成果

相关推荐
