§2．6高岭土煅烧试验煅烧是煤系高岭土精加工的核心和技术关键，是生产中的重要环节。图215显示为一典型的高岭土差热曲线特征。高岭石的煅烧可分为3个阶段。高岭土在煅烧时发生的主要反应和结构变化如下。因此，高岭土作为造纸、橡胶、塑料的填料时应避免超过1000℃的高温煅烧。......
2023-11-29
煅烧高岭土原料的物化性能分析及其在药用橡胶中的应用研究
【摘要】：§2．1煅烧高岭土原料的物化性能分析2．1．1试验样品的矿物组成及特性本研究选用鄂西煤系高岭土为原料，制备超细煅烧高岭土。表21宜昌地区主要高岭土黏土岩矿床的物相组成及特征测试采用日本理学D/Max2200型X射线衍射仪，在武汉地质矿产研究所岩矿分析研究室对高岭土进行了X射线衍射分析。图21为矿区高岭土的X射线衍射图谱。表22宜昌煤系高岭土的化学成分分析结果分析单位：国土资源部中南矿产资源监督检测中心。
§2．1 煅烧高岭土原料的物化性能分析
2．1．1 试验样品的矿物组成及特性
本研究选用鄂西煤系高岭土（以宜昌地区为例）为原料，制备超细煅烧高岭土。宜昌煤系高岭土经岩相鉴定，其中高岭石呈鳞片状结构，与中国其他地方同类型高岭石相比，矿石纯度较高。矿石的主要矿物为高岭石，次要矿物有石英、碳质、伊利石、绢云母等，微量矿物有锆英石、绿泥石、锐钛矿、赤铁矿等（表2‐1），其中赤铁矿的体积分数含量在1%左右，呈星散状分布。高岭石在矿石中质量分数为95%～98%，粒径为0．005～0．015mm，多呈假六边形片状结构，呈隐晶至微晶片状集合体，局部（如江家湾矿区）见粗鳞片状，粒径为0．02～0．06mm，呈手风琴状连晶，连晶长达0．1mm。

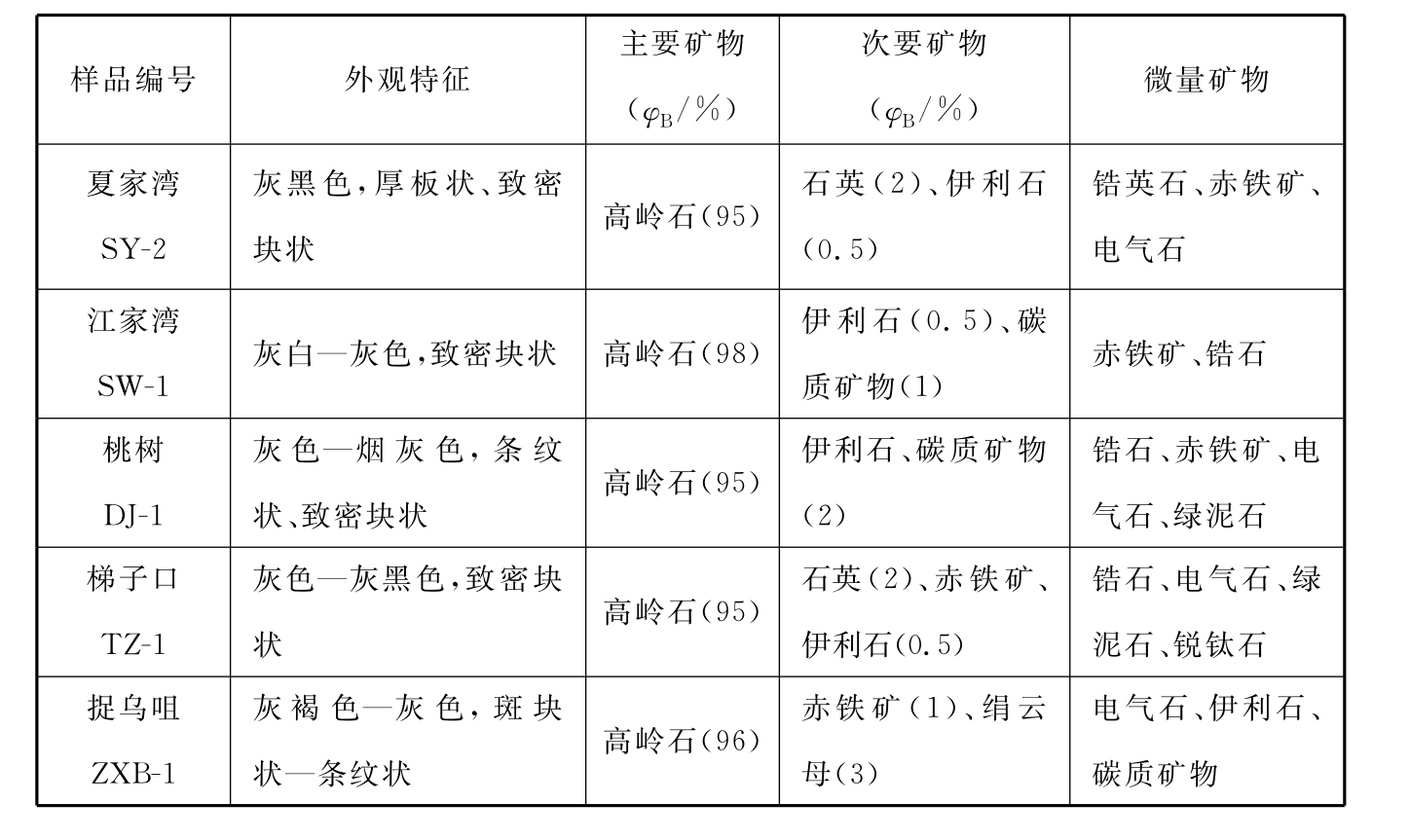

表2‐1 宜昌地区主要高岭土黏土岩矿床的物相组成及特征
测试采用日本理学D/Max‐2200型X射线衍射仪，在武汉地质矿产研究所岩矿分析研究室对高岭土进行了X射线衍射分析。测试条件为：铜靶，石墨单色器，电压40kV，电流20mA，扫描速度4°/min。测试依据为JCPDS卡片。
一般常用X射线衍射图谱和Hinckley指数（Hi）评价高岭石的结晶程度。晶体结构不同，X射线衍射图谱的特征也不同，特别体现在18°～30°（2θ）区间内（020），（110），（111）衍射峰的强度，形态变化，Hi指数就是依据这3个峰的强度计算出来的。高岭石的结晶度越高、晶体结构越完整，Hi指数越大；反之，Hi指数变小。此外，34°～40°间的两个“山”字衍射峰的变化也能反映高岭石晶体结构。
样品X射线衍射分析表明，高岭石均为1T型，谱线分界清晰，衍射峰狭窄，尖锐对称性，表明高岭石的结晶好，结构有序度高。硬质高岭土几乎为纯的高岭石。图2‐1为矿区高岭土的X射线衍射图谱。硬质高岭土显示为典型的高岭石衍射图谱，晶面（001）（对应衍射峰为0．7178nm）至（060）间出现三斜高岭石所有的峰，峰形尖锐对称；晶面（001）和（002）间出现5～6个衍射峰，晶面（111）衍射峰分裂清晰或为一个肩。Hinck‐ley结晶指数为1．32～1．64，表明高岭土中的高岭石属结晶程度高和有序度高的高岭土。

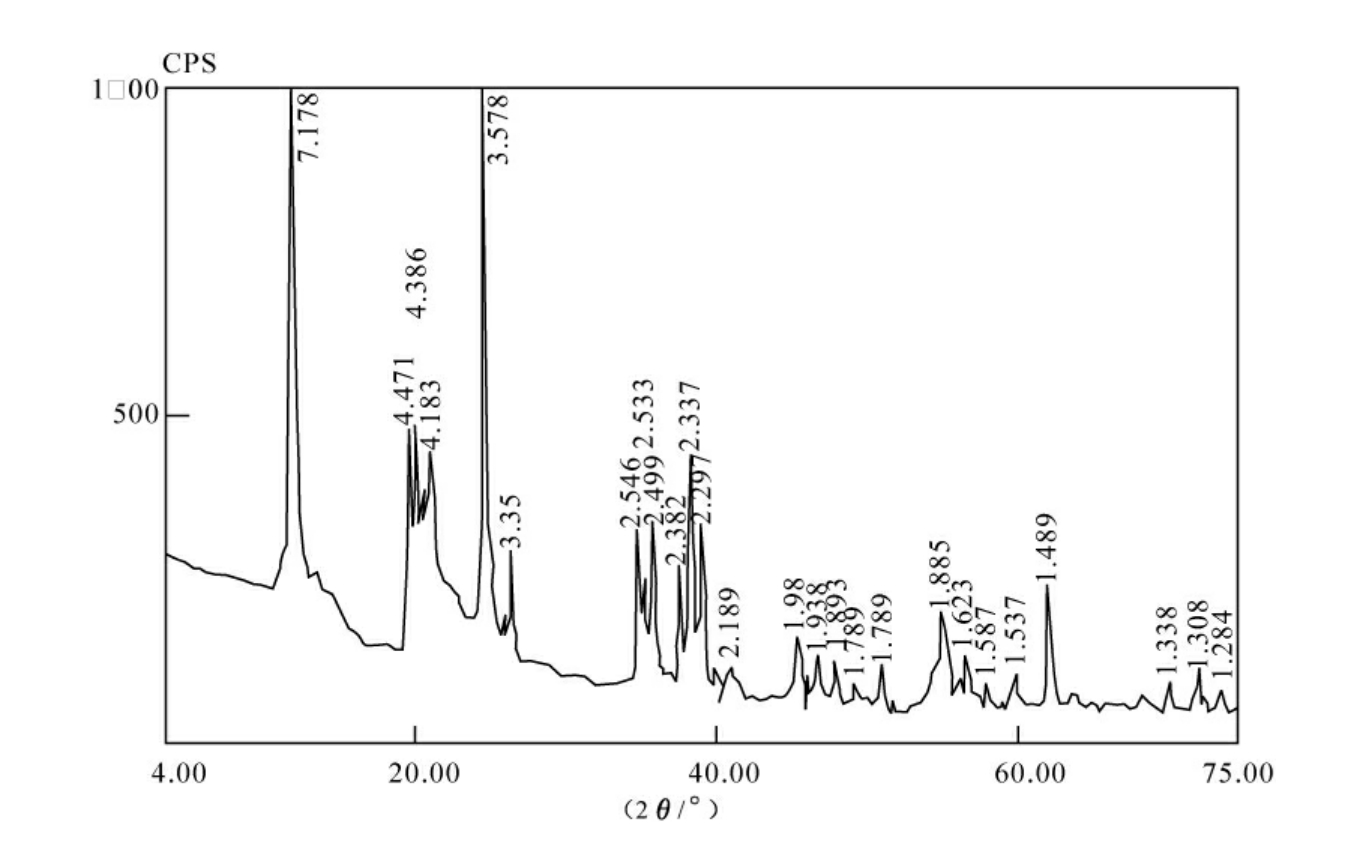

图2‐1 宜昌煤系硬质高岭石X‐衍射分析图(www.chuimin.cn)
2．1．2 高岭土中次要矿物及微量矿物特征
矿石中次要矿物有石英、伊利石、绢云母等，伊利石一般呈细鳞片状，片长为0．03～0．06mm，体积分数φB为0．3%～0．5%，呈均匀分散。石英为星散粉砂状，粒径以0．005～0．020mm为主，少量为0．04～0．07mm。另外还有微量的铁和钛的矿物，以赤铁矿、锐钛矿的形式存在，φB在0．5%以下，高岭土中存在少量铁、钛矿物（φB为0．03%～0．50%），对矿石的深加工利用有一定的影响。
2．1．3 试验样品化学分析
前已述及，煤系高岭土主要矿物成分是高岭石，是一种层状硅酸盐，化学分子式表示为Al4［Si4O10］（OH）8，理论含量SiO246．54%、Al2O3 39．5%、H2O13．96%，SiO2/Al2O3摩尔比值为2。表2‐2为化学多项分析结果，试样中SiO2和Al2O3的含量接近理论值。其中江家湾的TFe2O3含量相对较高，达1．24%，梯子口矿区的煤系高岭土灼失量较高，主要是因为此矿区矿层上下各有10cm左右的煤层，开采过程中难以将混入的煤块分开所致，全碳分析也表明碳的含量较高。

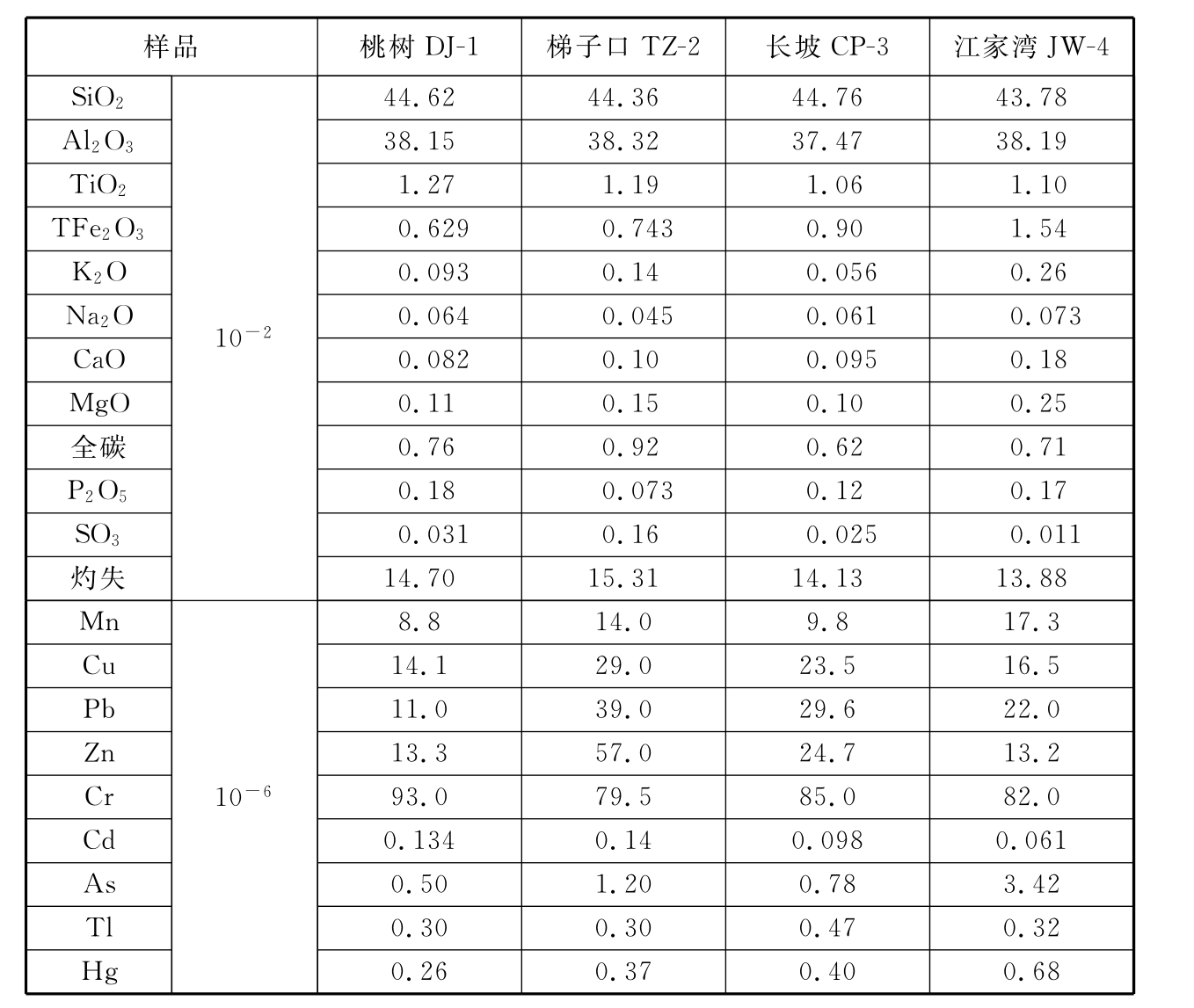

表2‐2 宜昌煤系高岭土的化学成分分析结果
分析单位：国土资源部中南矿产资源监督检测中心。
表2‐2化学多项分析结果表明，其平均质量分数wB/10－2：SiO2 44．385；Al2O338．03；TiO21．16；TFe2O30．88；CaO0．11；MgO0．15；K2O0．14；Na2O0．061；全碳0．75；灼失量14．50。矿石的化学成分中以Si、Al、Fe、Ti的氧化物含量相对较高，杂质含量甚微，铝硅含量接近高岭土的理论值。矿石纯度高（高岭土含量大于95%），属低Mn高Ti型高岭土矿，微量元素中有害元素（As、Cu、Pb、Zn等）含量低。结合药用橡胶对填料的要求，符合橡胶瓶塞企业的行业标准。
高岭土岩石化学分析方法采用GB/T14565‐93，微量元素Cu、Pb、Zn、Cr，Mn、Cd采用王水溶样—原子吸收光度法测定，灵敏度为1×10－6；As、Hg采用氢化物—原子荧光法测定，灵敏度为0．02×10－6；Tl用粉末发射光谱法分析。
有关鄂西煤系高岭土在药用橡胶中的应用研究的文章
- 详细阅读
-
鄂西煤系高岭土矿石特征及其在药用橡胶中的应用详细阅读
§1．3煤系高岭土矿石特征1．3．1矿石类型鄂西煤系高岭土矿石主要为硬质高岭土，次为软质—半软质高岭土和含粉砂质高岭土。化学成分显示其质量较差，SiO2含量高于硬质高岭土矿，最高可达50%，Al2O3及灼失量均较低。图13煤系高岭土矿石宏微观特征1．3．3矿石矿物成分1．3．3．1主要矿物鄂西煤系高岭土矿的主要矿物成分为高岭石。......
2023-11-29
-
鄂西煤系高岭土在药用橡胶中的应用研究详细阅读
§1．2鄂西煤系高岭土地质特征1．2．1鄂西煤系高岭土矿含矿岩系1．2．1．1含矿层位鄂西煤系高岭土矿产于二叠系梁山组地层中。图12鄂西仁和坪向斜二叠系煤层高岭土柱状对比图第Ⅲ旋回：处在含矿岩系最上部，区域上相对稳定，但是厚度变化明显，如在仁和坪地区，最薄仅2．7m（高家墩），梯子口为6．77m，大风口到江家湾一带增至7～10m。......
2023-11-29
-
煅烧高岭土表面改性在药用橡胶中的应用成果详细阅读
§3．7煅烧高岭土表面改性取得的成果改性煅烧高岭土活化率为99．3%。表面接触角测试结果表明，高岭土粉体经表面改性具有很强的疏水性。从红外分析图谱对比中可以看出，高岭土经表面改性前后，光谱曲线均有明显的异常波数区间，但其他外形基本相似。结果表明，吸收峰是脂肪酸、钛酸酯和高岭土彼此间发生化学吸附或化学反应的结果，即表面改性的产物。......
2023-11-29
-
煅烧高岭土质量控制-鄂西煤系高岭土药用橡胶应详细阅读
§2．10煅烧高岭土质量控制药用橡胶瓶塞采用氯化丁基橡胶和煅烧高岭土为主要原料，并添加少量的促进剂、防老剂、药用凡士林、滑石粉等原料经混炼加工制成。2．10．3填料粒径的影响粒径是决定填料补强性的重要指标，煅烧高岭土矿物填料粒度及粒度分布对橡胶性能的影响是显著的。......
2023-11-29
-
鄂西煤系高岭土的应用研究：药用橡胶原料的选用详细阅读
§4．4药用橡胶原料的选用医药工业使用橡胶的历史与橡胶工业一样古老，从早期的橡胶工业到现代橡胶工业，橡胶制品在医药上的应用十分广泛。天然橡胶是第一代用于药用瓶塞的橡胶。因此，天然胶塞已被列入被淘汰的行列。而这些特点又是理想的药用胶塞必须具备的，这也是丁基橡胶广泛应用于医药包装领域的主要原因。目前全球90%以上的瓶塞生产企业采用药用级丁基橡胶或卤化丁基橡胶作为生产和制造各类药用胶塞的原料。......
2023-11-29
-
鄂西煤系高岭土在药用橡胶中的重要成果详细阅读
§5．1取得的主要成果在资源补偿费项目的资助下，探明了南方煤系硬质高岭土的储量近2000万t，查明了高岭土矿的矿物组成、结构构造及物性特点。该研究还确定了CXF51型高速冲击式粉碎机为本研究的主要设备。同时，TFe2O3含量再一次由0．54%降低到0．36%，TiO2含量由0．85%减少到0．71%。试验及检测结果表明，改性药剂在高岭土表面主要为化学吸附。......
2023-11-29
-
鄂西煤系高岭土在药用橡胶中的应用研究成果详细阅读
§2．2制备煅烧高岭土的超细粉碎设备超细粉碎是非金属矿深加工的关键技术之一，能提供合适的粒径及粒度组成的原料，满足进一步加工和使用的需要。影响高岭土片状微粉性能指标的主要因素有粉碎设备类型、分级效果、加工工艺、粉碎机械作用力特性等。2．2．1气流磨气流磨又称为超音速气流粉碎机，是一种新型高效的微粉碎设备，广泛用于化工原料及非金属矿的超细粉碎，产品细度一般可达2～10μm。......
2023-11-29
相关推荐
