10.3.5　ADCP测量系统

1.Nortek“浪龙”AWAC波浪海流剖面仪

Nortek的“浪龙”AWAC(acoustic wave and current)声学多普勒波浪海流剖面仪(见图10-12)利用三个波束可测量多达128层的剖面流速。

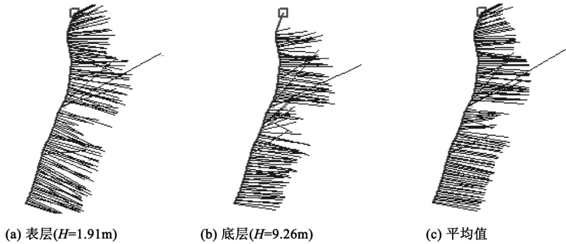

图10-11　ADCP测船航迹图

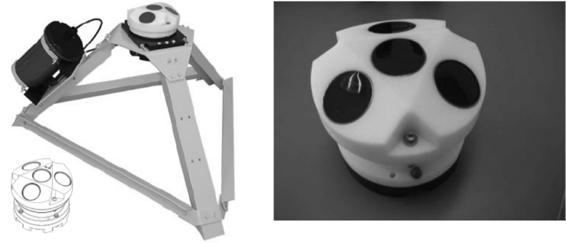

图10-12　Nortek的“浪龙”声学多普勒波浪海流剖面仪

“浪龙”系统集多普勒声学测量、温度、压力传感器、倾斜仪和罗盘于一体，内置存储器和两个可外接其他模拟传感器的接口。“浪龙”的设置、实时数据采集和数据回放完全适用于Window 95/98/NT/2000的软件平台。它也可以通过RS232/RS42接口由其他控制设备操作，或由装有ActiveX软件的计算机进行操作控制。系统设计考虑了调制解调器的连接，可接入沿海的计算网络。硬件设计采用可选的48V电源，电缆长度可超过5km，而且在掉电或电缆断开时可自动备份数据。

2.RDI走航式ADCP声学多普勒流速仪

RDI走航式ADCP声学多普勒流速仪是专用于测量断面水流速度和方向的声学设备(见图10-13)，主要有以下优点:

①采用了RDI公司的宽带信号处理专利技术。该技术在保证精度的前提下，提高了流速测量的空间和时间分辨率。(www.chuimin.cn)

②测量剖面深度范围大。例如，600 kHz ADCP其测量剖面深度范围可以从0.7m至75m。这样一台600 kHz ADCP即可适用于大部分河流的水深情况。

③对较高含沙量河流适用性较好。高含沙量意味着水体对声波能量的吸收增强。这时需要采用较低频率的系统才能达到较大的剖面深度和保持底跟踪。然而一般低频系统分辨率较低。由于采用了宽带信号处理专利技术，RDI较低频率的系统(600kHz和300 kHz)在较高含沙量情况下具有较好的穿透性，并且分辨率较高。

RDI ADCP主要有两种工作模式:标准工作模式和浅水高精度工作模式。标准工作模式适应范围大，应用于大多数情况。然而在水很浅、流速很低的情况下，采用浅水高精度工作模式可以有效地提高测量精度。
