4.1.1　测深线的间隔

测深密度是指同一测深线上水深点之间所取的间隔。一般而言，密度越大，海底地形显示得越完善、越准确。测深线的间隔主要根据对所测海区的需求、海区的水深、底质、地貌起伏的状况，以及测深仪器的覆盖范围而定。总之，以既满足需要又经济为原则。具体处理方法一般有两种:一种是在规定图上主测深线的间隔为10mm的情况下，根据上述原则确定海区的测图比例尺;另一种是根据上述原则先确定实地上主测深线的间隔，再取其图上相应的间隔，如6、8、10 mm，最后确定测图比例尺。我国采用前者，规定如下:

①港池以及一些面积较小但较重要的岛屿周围，以1:5000比例尺施测。

②港湾、锚地、狭窄水道、岛屿附近及其他有较大军事价值的海区，以1:10000比例尺施测。

③开阔的港湾、地貌较复杂的沿岸海区及多岛屿海区，以1:25000比例尺施测，等等。

我国的《海道测量规范》对不同海区情况下的测线间隔给出了详细的要求。一般情况下，主测线间隔为图上10 mm。对于需要详细勘测的重要海区和海底地貌比较复杂的海区，主测深线间隔适当缩小或放大比例尺施测。螺旋形主测线间隔一般为图上2.5 mm，辐射形主测深线间隔最大为图上10 mm，最小为图上2.5 mm。在一些复杂海区和使用者特殊的要求下，有时还要布设密于测深线间隔的测深线，即加密测深线。布设加密测深线的目的在于详细探测狭窄航道、码头附近和复杂海区的地形地貌以及障碍物。加密测深线的间隔一般为主测深线间隔的1/2或1/4。

上述测深间隔主要是针对单波束测深仪测量而言的。随着多波束测深、侧扫声呐以及激光测深方法在海底地形测量中的应用，新版国际海道测量标准S-44给出了测线间距的最新推荐准则:

(1)单波束回声测深仪的测量间距

为达到S-44中规定的精度，作计划时需要制定一个原始的测线间距，并将之作为加密测深模型的一个出发点。建议原始测线间距如表4-1所示。

(2)侧扫声呐的测线间隔(www.chuimin.cn)

如果能保证相邻的侧扫声呐扫描带间的最小重叠为20%，在侧扫声呐与单波束回声测深仪或多波束回声测深仪一起使用的地方，则可以放宽建议的原始测线间距。此外，必须保证拖鱼正下方的海底有适当的覆盖(以消除探测盲区)。

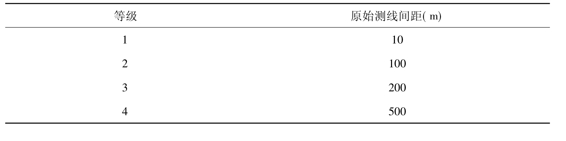

表4-1　原始测线间距

(3)多波束的测线间隔

在一级和二级测量海域，须对每个波束的测量精度进行适当的评估。若任何外侧的波束存在不可接受的误差，它们将被拒绝进入测深模型的计算。假如地理条件允许，单波束回声测深仪和多波束测深仪检查线应至少与所有扫描带交叉一次，以检查定位、测深和水深改正的精度。两条平行的测线外侧波束应保持至少20%的重叠。

(4)机载激光测线间隔

由机载激光测得的航行障碍物应当用单波束回声测深仪、多波束回声测深仪或高密度机载激光系统进行检测。检查线应至少与所有扫描带交叉一次，以便用该方法鉴定定位、测深和水深改正的精度。

(5)检查测深线间隔

要求测深线尽量布设于海底平坦处，尽量与主测深线垂直，分布均匀，总长度为主测深线总长度的5%～10%。一般而言，检查线的间隔不得超过主测线间隔的15倍。
