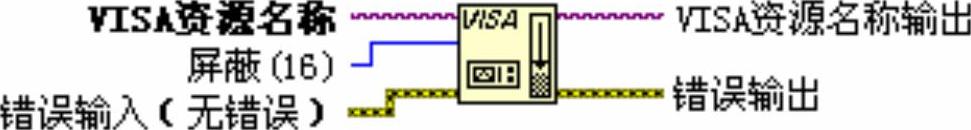

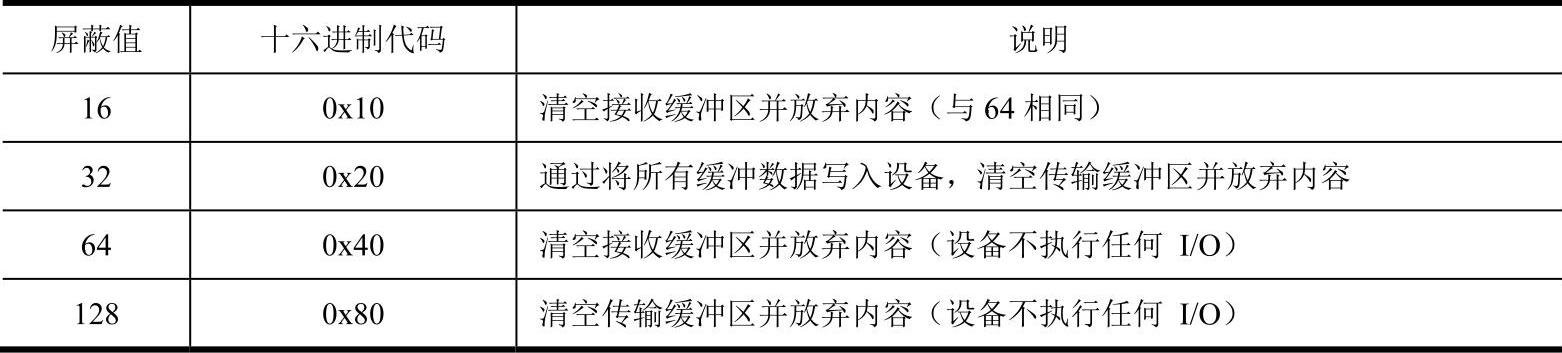

【摘要】：LabVIEW中用于串行通信的节点实际上是VISA节点，为了方便用户使用LabVIEW将这些VISA节点单独组成一个子选板，包括8个节点，分别实现配置串口、串口写入、出口读取、关闭串口、检测串口缓冲区和设置串口缓冲区等。10表示停止位为1位，15表示停止位为1.5位，20表示停止位为2位。图11-11 VISA清空I/O缓冲区的节点图标及端口定义屏蔽：指明要清空的缓冲区。

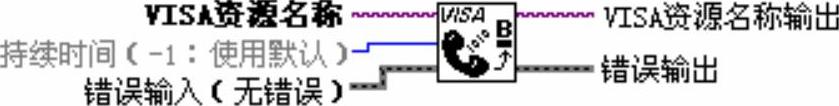

LabVIEW中用于串行通信的节点实际上是VISA节点，为了方便用户使用LabVIEW将这些VISA节点单独组成一个子选板，包括8个节点，分别实现配置串口、串口写入、出口读取、关闭串口、检测串口缓冲区和设置串口缓冲区等。这些节点位于函数选板>>“数据通信”>>“协议”>>“串口”子选板中，如图11-3所示。

串行通信节点的使用方法比较简单，且易于理解，下面对各节点的参数定义、用法及功能进行介绍。

1.VISA配置串口

初始化、配置串口。用该节点可以设置串口的波特率、数据位、停止位、奇偶校验位、缓存大小以及流量控制等参数。其图标及端口定义如图11-4所示。

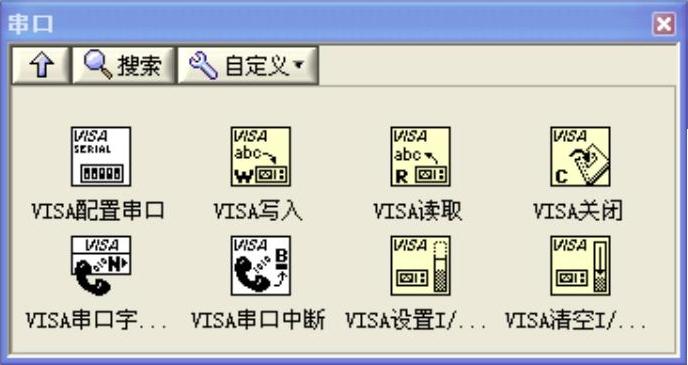

图11-3 串口子选板

图11-4 VISA配置串口图标及端口定义

启用终止符：串行设备做好识别终止符的准备。

终止符：通过调用终止读取操作。从串行设备读取终止符后读取操作将终止。0xA是换行符（\n）的十六进制表示。将消息字符串的终止符由回车（\r）改为0xD。

超时：设置读取和写入操作的超时值。

VISA资源名称：指定了要打开的资源。该控件也指定了会话句柄和类。

波特率：传输率。默认值为9600。

数据比特：输入数据的位数。数据比特的值介于5和8之间。默认值为8。

奇偶：指定要传输或接收的每一帧所使用的奇偶校验。默认为无校验。

错误输入：表示VI或函数运行前发生的错误情况。默认值为无错误。

停止位：指定用于表示帧结束的停止位的数量。10表示停止位为1位，15表示停止位为1.5位，20表示停止位为2位。

流控制设置传输机制使用的控制类型。

VISA资源名称输出：VISA函数返回的VISA资源名称的一个副本。

错误输出：包含错误信息。如错误输入表明在VI或函数运行前已出现错误，错误输出将包含相同的错误信息。否则，它表示VI或函数中产生的错误状态。

2.VISA串口字节数

该属性用于返回指定串口的输入缓冲区的字节数。其图标如图11-5所示。

串口字节数属性用于指定该会话句柄使用的串口的当前可用字节数。

3.VISA关闭

关闭VISA资源名称指定的设备会话句柄或事件对象。该函数采用特殊的错误I/O操作。无论前次操作是否产生错误，该函数都将关闭设备会话句柄。打开VISA会话句柄并完成操作后，应关闭该会话句柄。该函数可接受各个会话句柄类。VISA关闭节点的图标及端口定义如图11-6所示。

图11-5 VISA串口字节数图标

图11-6 VISA关闭节点的图标及端口定义

4.VISA读取

从VISA资源名称所指定的设备或接口中读取指定数量的字节，并将数据返回至读取缓冲区。根据不同的平台，数据传输可为同步或异步。右键单击节点并从快捷菜单中选择“同步I/O模式”>>“同步”可同步读取数据。该操作仅当传输结束后才返回。VISA读取的节点图标及端口定义如图11-7所示。(https://www.chuimin.cn)
