LabVIEW2012中信号运算选板的实际应用

2023-11-26 理论教育版权反馈

【摘要】：使用信号运算选板中的VI进行信号的运算处理。信号运算选板上的VI节点的端口定义都比较简单，因此使用方法也比较简单，下面只对该选板中包含的两个Express VI进行介绍。卷积和相关Express VI放置在程序框图上后，将显示配置频谱测量窗口。图9-79 信号运算子选板图9-80 卷积和相关Express VI图9-81 配置卷积和相关Express VI自相关：计算输入信号的自相关。图9-82 例9-11的程序前面板图9-83 例9-11的程序框图2.缩放和映射缩放和映射Express VI用于通过缩放和映射信号，改变信号的幅值。

使用信号运算选板中的VI进行信号的运算处理。信号运算VI在函数选板>>信号处理>>信号运算子选板中，如图9-79所示。

信号运算选板上的VI节点的端口定义都比较简单，因此使用方法也比较简单，下面只对该选板中包含的两个Express VI进行介绍。

1.卷积和相关

卷积和相关Express VI用于在输入信号上进行卷积、反卷积、相关操作。卷积和相关Express VI的初始图标如图9-80所示。该Express VI的图标也可以像其他Express VI图标一样改变显示样式。

卷积和相关Express VI放置在程序框图上后，将显示配置频谱测量窗口。在该窗口中，可以对卷积和相关Express VI的各项参数进行设置和调整，如图9-81所示。

下面对配置卷积和相关窗口中的选项进行介绍。

信号处理

卷积：计算输入信号的卷积。反卷积：计算输入信号的反卷积。

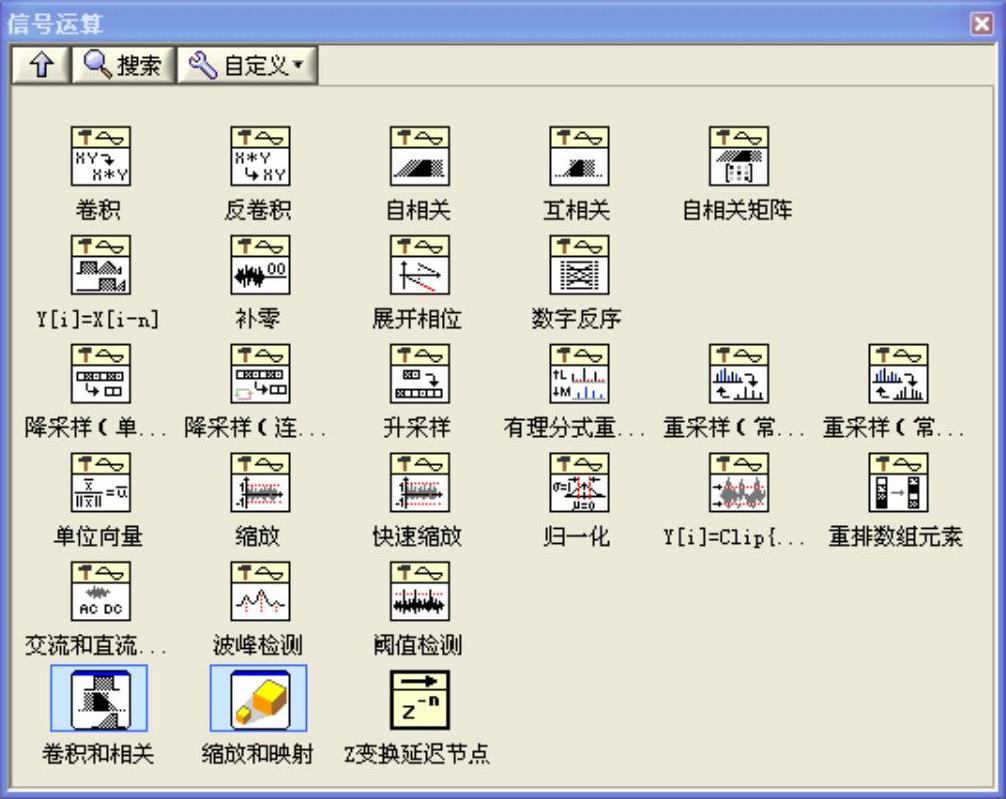

图9-79 信号运算子选板

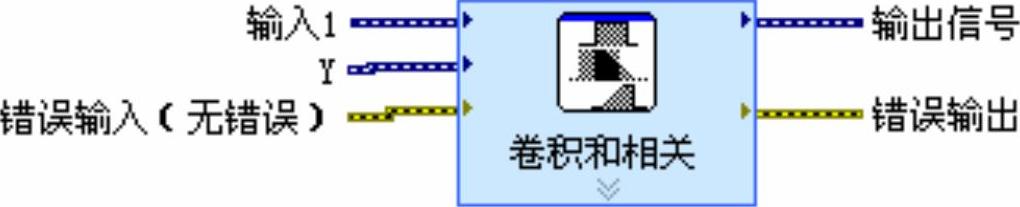

图9-80 卷积和相关Express VI

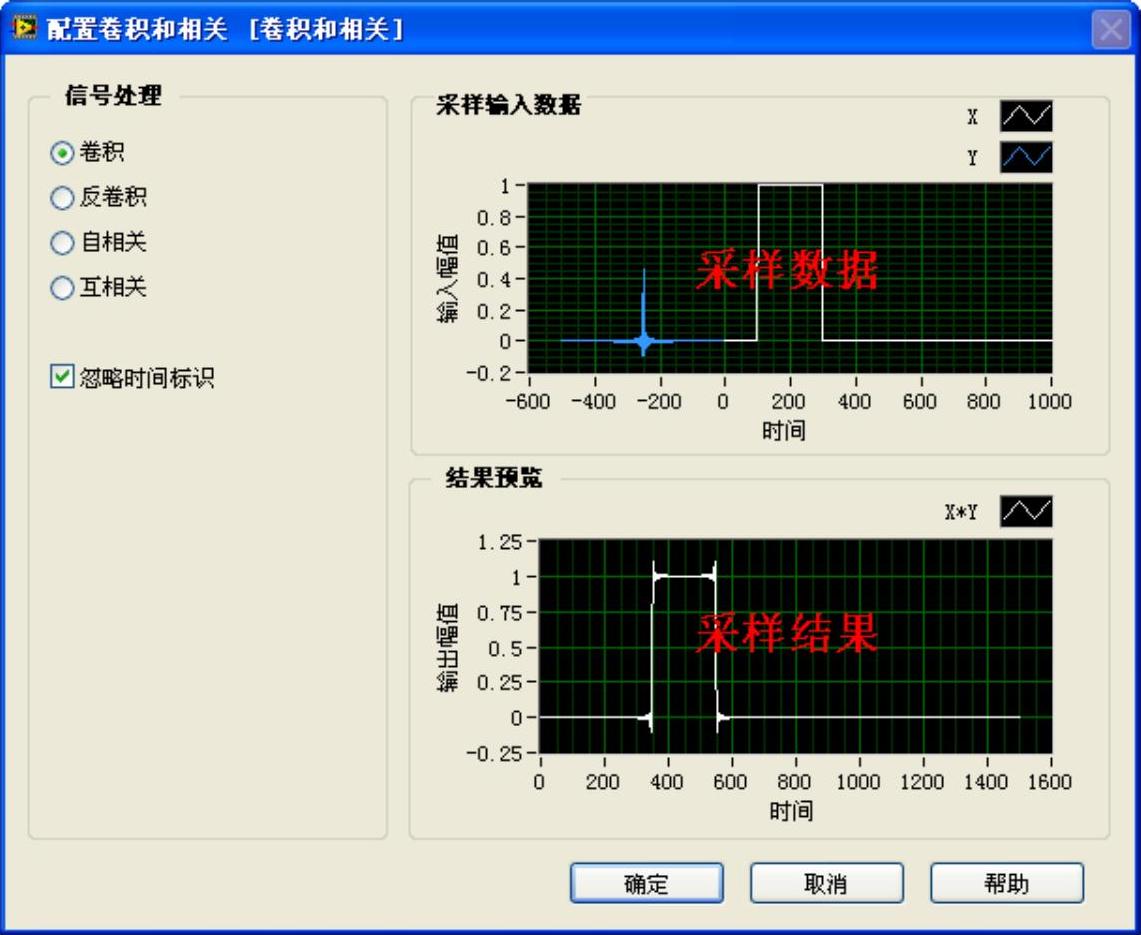

图9-81 配置卷积和相关Express VI

自相关：计算输入信号的自相关。

互相关：计算输入信号的互相关。

忽略时间标识：忽略输入信号的时间标识。只有勾选了卷积或反卷积复选框，才可使用该选项。

采样输入数据

显示可用作参考的采样输入信号，确定用户选择的配置选项如何影响实际输入信号。如将数据连往该Express VI，然后运行，则采样输入数据将显示实际数据。如关闭后再打开Express VI，则采样输入数据将显示采样数据，直到再次运行该VI。

结果预览

显示测量预览。如将数据连往Express VI，然后运行，则结果预览将显示实际数据。如关闭后再打开Express VI，则结果预览将显示采样数据，直到再次运行该VI。

例9-11：卷积和相关ExpressVI的使用。

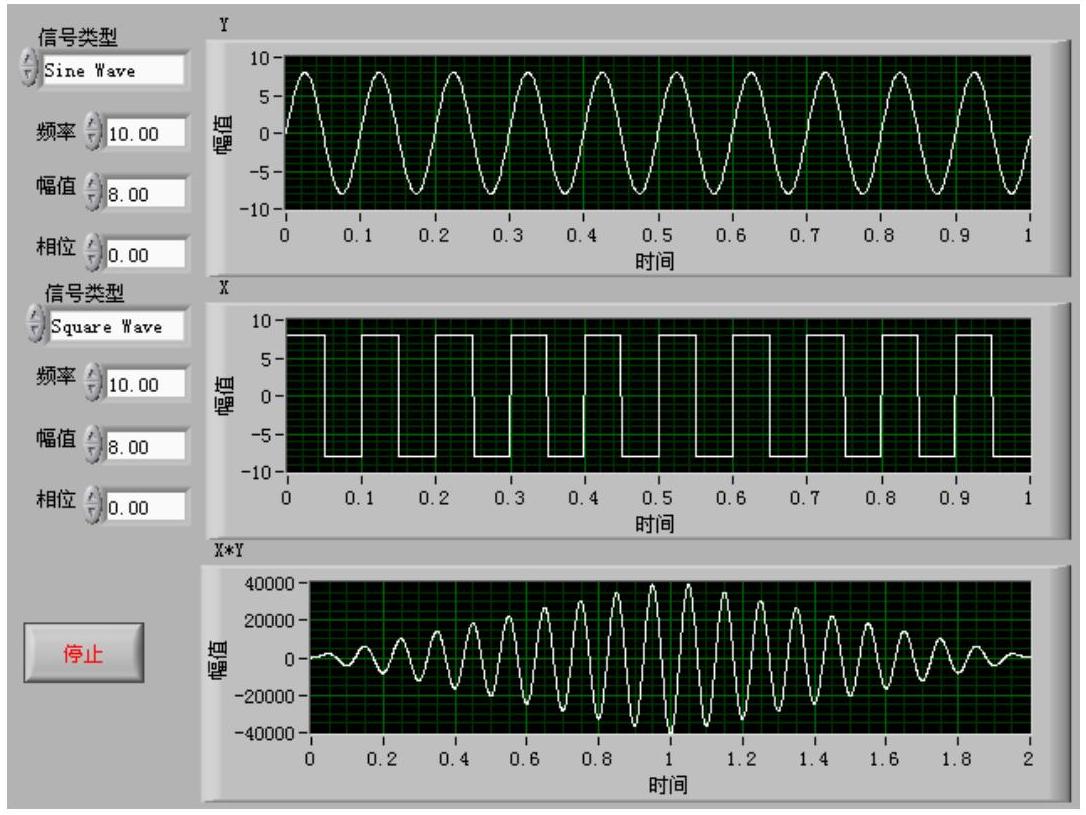

首先使用基本函数发生器VI节点产生两个信号。这两个信号波形的类型、幅值、频率、相位等参数可调。将卷积和相关Express VI配置为进行卷积运算。本实例的前面板及运行结果如图9-82所示，程序框图如图9-83所示。(www.chuimin.cn)

图9-82 例9-11的程序前面板

图9-83 例9-11的程序框图

2.缩放和映射

缩放和映射Express VI用于通过缩放和映射信号，改变信号的幅值。缩放和映射Express VI的初始图标如图9-84所示。该Express VI的图标也可以像其他Express VI图标一样改变显示样式。

缩放和映射Express VI放置在程序框图上后，将显示配置频谱测量窗口。在该窗口中，可以对缩放和映射Express VI的各项参数进行设置和调整，如图9-85所示。

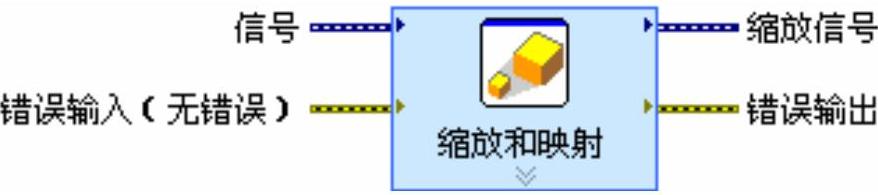

图9-84 缩放和映射Express VI

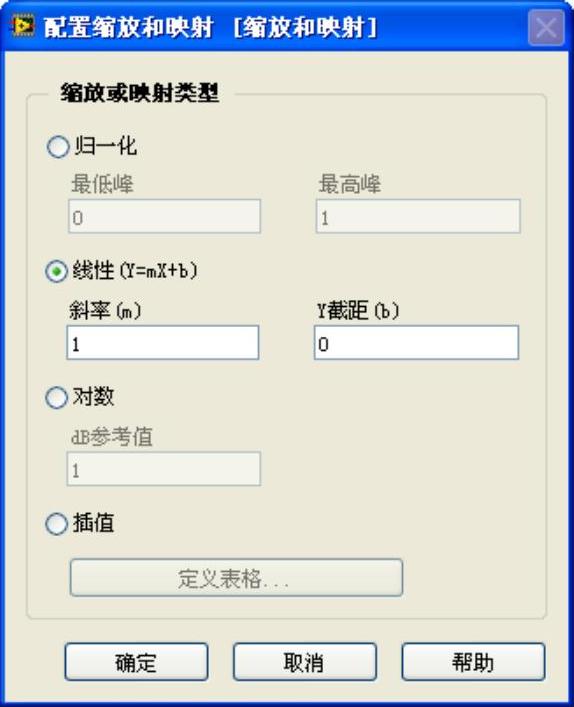

图9-85 配置缩放和映射Express VI

下面对配置缩放和映射Express VI窗口中的选项进行介绍。

归一化：确定转换信号所需的缩放因子和偏移量，使信号的最大值出现在最高峰，最小值出现在最低峰。

最低峰：指定将信号归一化所用的最小值。默认值为0。

最高峰：指定将信号归一化所用的最大值。默认值为1。

线性（Y=mX+b）：将缩放映射模式设置为线性，基于直线缩放信号。

斜率（m）：用于线性（Y=mX+b）缩放的斜率。默认值为1。

Y截距（b）：用于线性（Y=mX+b）缩放的截距。默认值为0。

对数：将缩放映射模式设置为对数，基于参考分贝缩放信号。LabVIEW使用下列方程缩放信号：y=20log10（x/参考db）

dB参考值：用于对数缩放的参考。默认值为1。

插值：基于缩放因子的线性插值表，用于缩放信号。

定义表格：显示定义信号对话框，定义用于插值缩放的数值表。
