XML VI和函数用于操作XML格式的数据，可扩展标记语言（XML）是一种独立于平台的标准化统一标记语言（SGML），可用于存储和交换信息。使用XML文档时，可使用解析器提取和操作数据，而不必直接转换XML格式。例如，文档对象模型（DOM）核心规范定义了创建、读取和操作XML文档的编程接口。DOM核心规范还定义了XML解析器必须支持的属性和方法。XMLVI子选板如图8-78所示。

1.LabVIEW模式VI和函数

LabVIEW模式VI和函数用于操作XML格式的LabVIEW数据。LabVIEW模式子选板如图8-79所示。

（1）平化至XML：将连接至任何的数据类型根据LabVIEW XML模式转换为XML字符串。如任何含有<、>或&等字符，该函数将分别把这些字符转换为<、>或&。使用转换特殊字符至XMLVI可将其他字符（例如，"转换为XML语法）。平化至XML函数的节点图标及端口定义如图8-80所示。

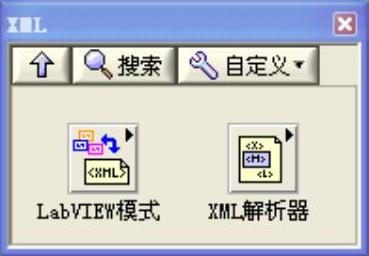

图8-78 XMLVI子选板

图8-79 LabVIEW模式子选板

图8-80 平化至XML函数

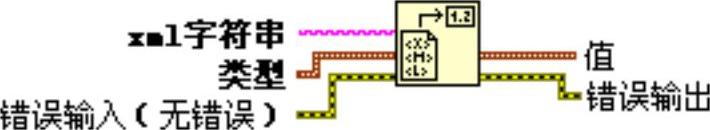

（2）从XML还原：依据LabVIEW XML模式将XML字符串转换为LabVIEW数据类型。如XML字符串含有<、>或&等字符，该函数将分别把这些字符转换为<、>或&。使用从XML还原特殊字符VI转换其他字符（例如，"）。从XML还原函数的节点图标及端口定义如图8-81所示。

图8-81 从XML还原函数

（3）写入XML文件：将XML数据的文本字符串与文件头标签同时写入文本文件。通过将数据连线至XML输入端可确定要使用的多态实例，也可手动选择实例。所有XML数据必须符合标准的LabVIEW XML模式。写入XML文件函数的节点图标及端口定义如图8-82所示。

（4）读取XML文件：读取并解析LabVIEW XML文件中的标签。将该VI放置在程序框图上时，多态VI选择器可见。通过该选择器可选择多态实例。所有XML数据必须符合标准的LabVIEW XML模式。读取XML文件VI的节点图标及端口定义如图8-83所示。

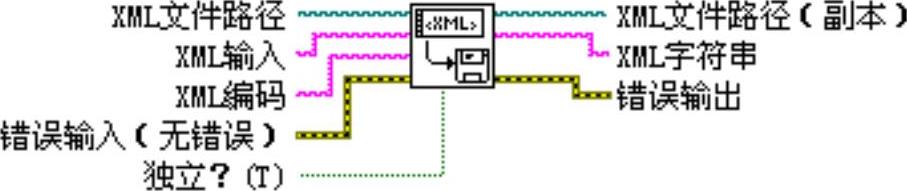

图8-82 写入XML文件函数

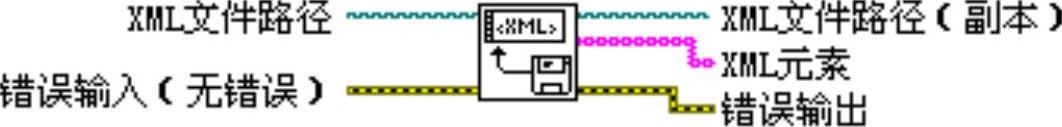

图8-83 读取XML文件VI

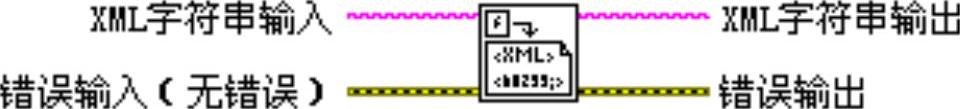

（5）转换特殊字符至XML：依据LabVIEW XML模式将特殊字符转换为XML语法。平化至字符串函数可将<、>或&等字符分别转换为<、>或&。但如需将其他字符（如"）转换为XML语法，则必须使用“转换特殊字符至XML”。转换特殊字符至XML VI的节点图标及端口定义如图8-84所示。

图8-84 转换特殊字符至XMLVI

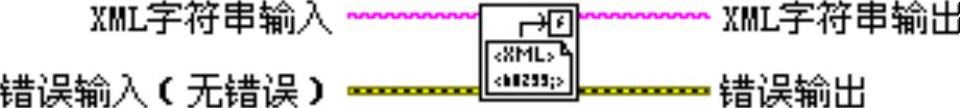

（6）从XML还原特殊字符：依据LabVIEW XML模式将特殊字符的XML语法转换为特殊字符。从XML还原函数可将<、>或&等字符分别转换为<、>或&。但如需转换其他字符（如"），则必须使用“从XML还原特殊字符”函数。从XML还原特殊字符VI的节点图标及端口定义如图8-85所示。

图8-85 从XML还原特殊字符VI

2.XML解析器

XML解析器可配置为确定某个XML文档是否有效。如文档与外部词汇表相符合，则该文档为有效文档。在LabVIEW解析器中，外部词汇表可以是文档类型定义（DTD）或模式（Schema）。有的解析器只解析XML文件，但是加载前不会验证XML。LabVIEW中的解析器是一个验证解析器。验证解析器根据DTD或模式检验XML文档，并报告找到的非法项。必须确保文档的形式和类型是已知的。使用验证解析器可省去为每种文档创建自定义验证代码的时间。

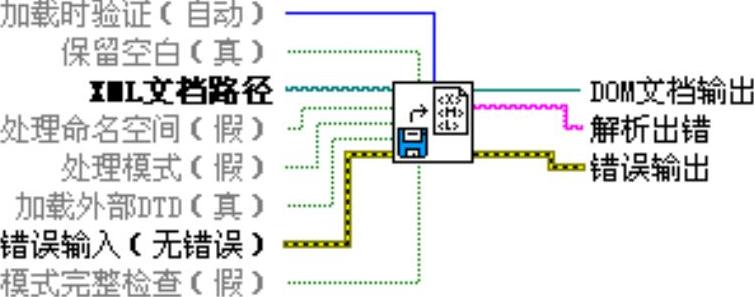

XML解析器在加载文件方法的解析错误中报告验证错误。

注意

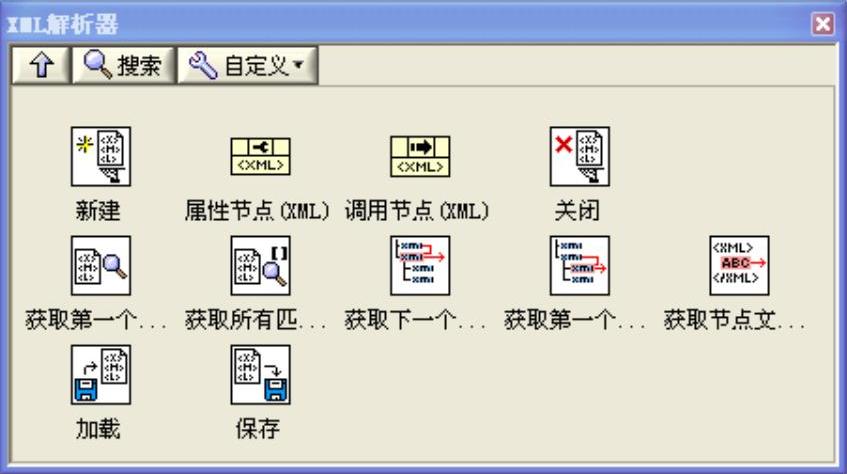

XML解析器在LabVIEW加载文档或字符串时验证文档或XML字符串。如对文档或字符串进行了修改，并要验证修改后的文档或字符串，请使用加载文件或加载字符串方法重新加载文档或字符串。解析器会再一次验证内容。XML解析器子选板如图8-86所示。
