任何一个文件的操作（如文件的打开、创建、读写、删除、复制等），都需要确定文件在磁盘中的位置。LabVIEW与C语言一样，也是通过文件路径（Path）来定位文件的。不同的操作系统对路径的格式有不同的规定，但大多数的操作系统都支持所谓的树状目录结构，即有一个根目录（Root），在根目录下，可以存在文件和子目录（Sub Directory），子目录下又可以包含各级子目录及文件。

在Windows系统下，一个有效的路径格式如下：

drive:\<dir…>\<fileordir>

其中，<drive:>是文件所在的逻辑驱动器盘符，<dir…>是文件或目录所在的各级子目录，<fileordir>是所要操作的文件或目录名。LabVIEW的路径输入必须满足这种格式要求。

在由Windows操作系统构造的网络环境下，LabVIEW的文件操作节点支持UNC文件定位方式，可直接用UNC路径来对网络中的共享文件进行定位。可在路径控制中直接输入一个网路，在路径只是中返回一个网络路径，或者直接在文件对话框中选择一个共享的网络文件（文件对话框参见本节后述内容）。只要权限允许，对用户来说网络共享文件的操作与本地文件操作并无区别。

一个有效的UNC文件名格式为：

\\<machine>\<sharename>\<dir>\...\<fileordir>

其中，<machine>是网络中机器名，<sharename>是该机器中的共享驱动器名，<dir>\...为文件所在的目录，<file>即为选择的文件。

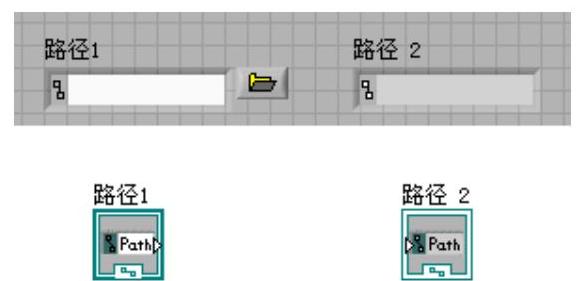

LabVIEW用路径控制（PathControl）输入一个路径，用路径指示（PathIndicator）显示下一个路径。路径及其端口如图8-1所示。(https://www.chuimin.cn)

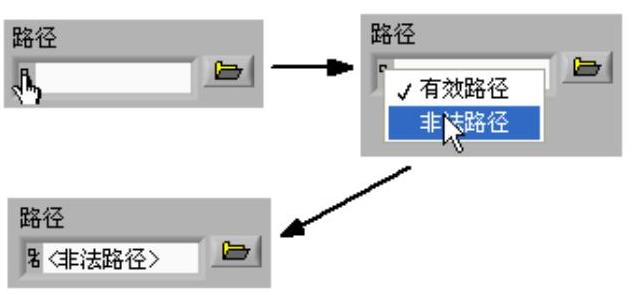

路径名的输入操作与字符串的输入完全相同，路径名实际就是一种符合一定格式的字符串。路径值可以是一个有效的路径名、一个空值或“非法路径”。单击路径控件上的标志，可以从其下拉菜单中选择“非法路径”，此时，控件上的路径标志将变成“非法路径”标志，并且<非法路径>将出现在路径文本显示区，如图8-2所示。
