簇是LabVIEW中一个比较特别的数据类型，它可以将几种不同的数据类型集中到一个单元中形成一个整体，类似于C语言中的结构。

簇通常用于将出现在框图上的有关数据元素分组管理。因为簇在框图中仅用唯一的连线表示，所以可以减少连线混乱和子VI需要的连接器端子个数。使用簇有着积极的效果，可以将簇看作是一捆连线，其中每个连线表示簇不同的元素。在框图上，只有当簇具有相同元素类型、相同元素数量和相同元素顺序时，才可以将簇的端子连接。

簇和数组的异同：簇可以包含不同类型的数据，而数组仅可以包含相同的数据类型，簇和数组中的元素都是有序排列的，但访问簇中元素最好是通过释放方法同时访问其中的部分或全部元素，而不是通过索引一次访问一个元素，簇和数组的另一差别是簇具有固定的大小。簇和数组的相似之处是二者都是由输入控件或输出控件组成的，不能同时包含输入控件和输出控件。

簇的创建类似于数组的创建。首先在控制选板中的“数组、矩阵与簇”子选板中创建簇的框架，如图6-52所示。

然后向簇框架中添加所需的元素，并且可以根据需要更改簇和簇中各元素的名称，如图6-53所示。

一个簇变为输入控件簇或显示控件簇取决于放进簇中的第一个元素，若放进簇框架中的第一个元素是布尔控件，那么后来给簇添加的任何元素都将变成输入对象，簇变为了输入控件簇，并且当从任何簇元素的快捷菜单中选择转换为输入控件或转换为显示控件时，簇中的所有元素都将发生变化。

在簇框架上单击右键弹出快捷菜单，在菜单中的“自动调整大小”中的三个选项可以用来调整簇框架的大小以及簇元素的布局，调整为匹配大小选项调整簇框架的大小，以适合所包含的所有元素；水平排列选项水平压缩排列所有元素；垂直排列选项垂直压缩排列所有元素。图6-54给出了这三种调整的事例。

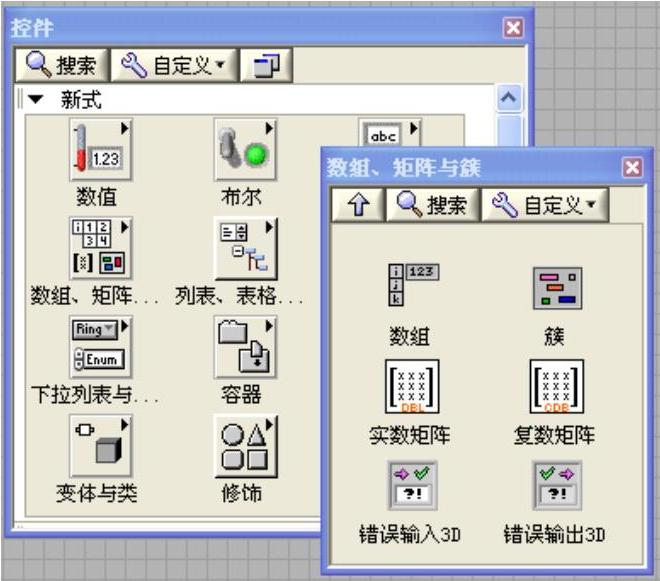

图6-52 簇的创建第一步

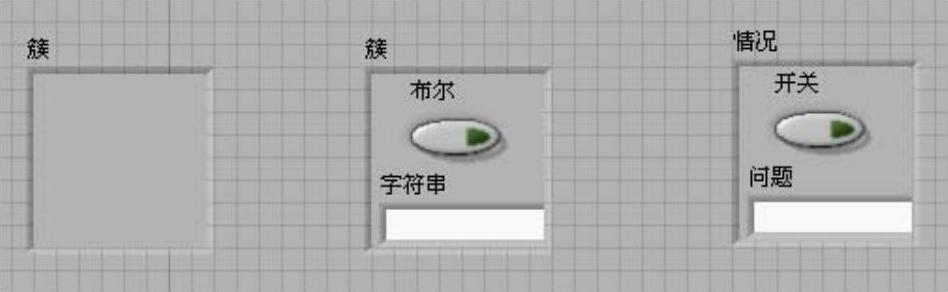

图6-53 簇的创建第二步

(www.chuimin.cn)

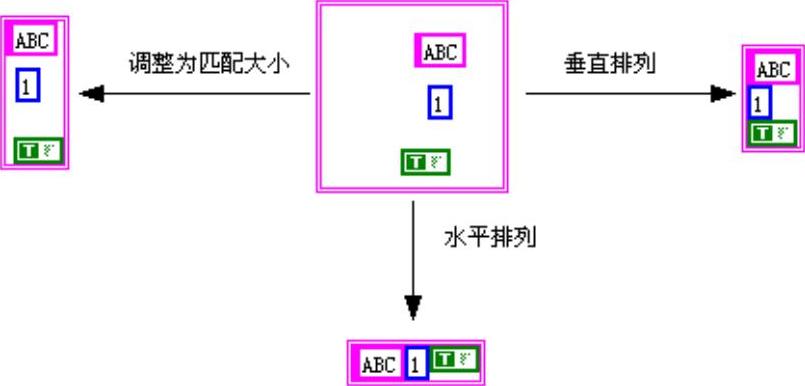

图6-54 簇元素的调整

簇的元素有一定的排列顺序，簇元素按照它们放入簇中的先后顺序排序，而不是按照簇框架内的物理顺序排序，簇框架中的第一个对象标记为0，第二个为1，依次排列。在簇中删除元素时，剩余元素的顺序将自行调整，在簇的解除捆绑和捆绑函数中，簇顺序决定了元素的显示顺序。如果要访问簇中的单个元素，必须记住簇顺序，因为簇中的单个元素是按顺序访问的，例如图6-55中的顺序是：先是字符串常量ABC，再是数值常量1，最后是布尔常量。在使用了水平排列和垂直排列后，分别按顺序号从左向右和从上到下排列了这三个簇元素。

在前面板上，从簇边框上右键弹出的快捷菜单中选择“重新排序簇中控件”，可以检查和改变簇内元素的顺序，此时图中的工具变成了一组新按扭，簇的背景也有变化，连光标也改变为了簇排序光标，选择“重新排序簇中控件”后，簇中每一个元素右下角出现了并排的框，白框和黑框，白框指出该元素在簇顺序中的当前位置，黑框指出在用户改变顺序的新位置，在此顺序改变前，白框和黑框中的数字是一样的，用簇排序光标单击某个元素，该元素在簇顺序中的位置就会变成顶部工具条显示的数字，单击按扭后可恢复到以前的排列顺序，如图6-55所示。

应注意簇顺序的重要性，例如图6-55中原来的顺序如图6-56所示，改变顺序前创建显示控件，可以正常输出，如图6-57的上图，但当改变为图6-56的排序时，显示控件和输入控件不能正常连接，如图6-57的下图。因为，没改变前，第一个组件是布尔控件，而改变后的第一个组件是数值控件。使用簇时应当遵循的原则是：在一个高度交互的面板中，不要把一个簇既作为输入又作为输出。

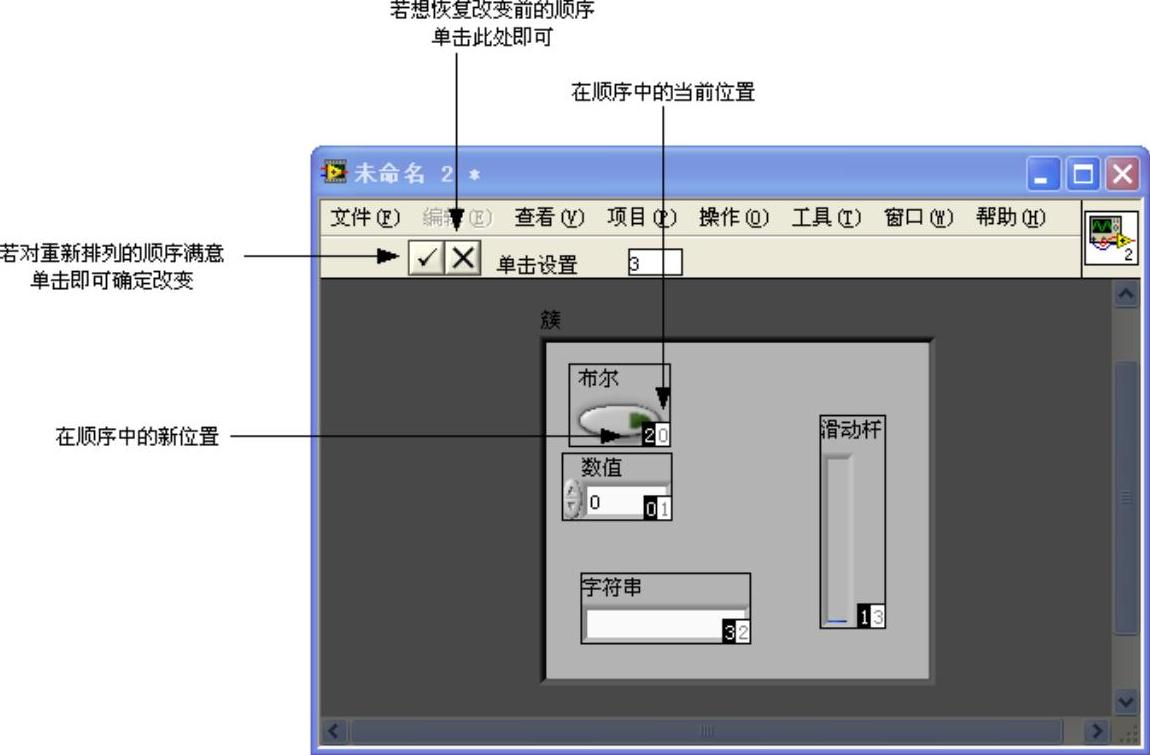

图6-55 簇中元素的重新排序

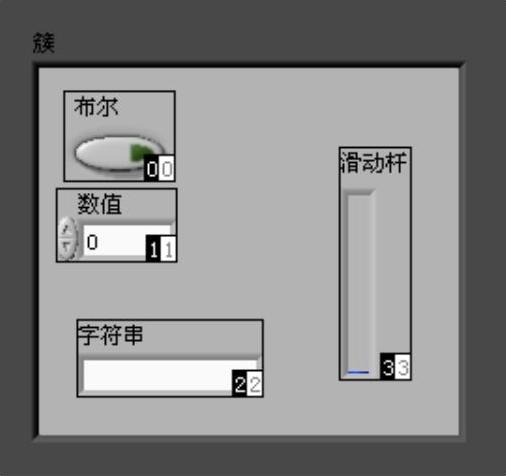

图6-56 改变了的簇元素

图6-57 簇中元素的重要性
