条件结构同样位于函数选板中的结构子选板中，从结构选板中选取条件结构，并在程序框图上拖放以形成一个图框，如图5-24所示，图框中左边的数据端口是条件选择端口，通过其中的值选择到底哪个子图形代码框被执行，这个值默认的是布尔型，可以改变为其他类型，在改变为数据类型时要考虑的一点是：如果条件结构的选择端口最初接收的是数字输入，那么代码中可能存在有n个分支，当改变为布尔型时分支0和1自动变为假和真，而分支2，3等却未丢失，在条件结构执行前，一定要明确的删除这些多余的分支，以免出错。顶端是选择器标签，里面有所有可以被选择的条件，两旁的按钮分别为减量按钮和增量按钮。

选择器标签的个数可以根据实际需要来确定，在选择器标签上选择在前面添加分支或在后面添加分支，就可以增加选择器标签的个数。

在选择器标签中可输入单个值或数值列表和范围。在使用列表时，数值之间用逗号隔开；在使用数值范围时，指定一个类似10..20的范围用于表示10到20之间的所有数字（包括10和20），而..100表示所有小于等于100的数，100..表示所有大于100的数。当然也可以将列表和范围结合起来使用，如..6，8，9，16..。若在同一个选择器标签中输入的数有重叠，条件结构将以更紧凑的形式重新显示该标签，如输入..9，..18，26，70..。那么将自动更新为..18，26，70..。使用字符串范围时，范围a..c包括a，b和c。

在选择器标签中输入字符串和枚举型数据时，这些值将显示在双引号中，比如“blue”，但在输入这些字符串时并不需要输入双引号，除非字符串或枚举值本身已经包含逗号或范围符号（“，”，“..”）。在字符串值中，反斜杠用于表示非字母数字的特殊字符，比如\r表示回车，\n表示换行。当改变条件结构中选择器接线端连线的数据类型时，若有可能，条件结构会自动将条件选择器的值转换为新的数据类型。如果将数值转换为字符串，比如19，则该字符串的值为“19”。如果将字符串转换为数值，LabVIEW仅可以转换用于表示数值的字符串，而仍将其其余值保存为字符串。如果将一个数值转换为布尔值，LabVIEW会将0和1分别转换为假和真，而任何其他数值将转换为字符串。

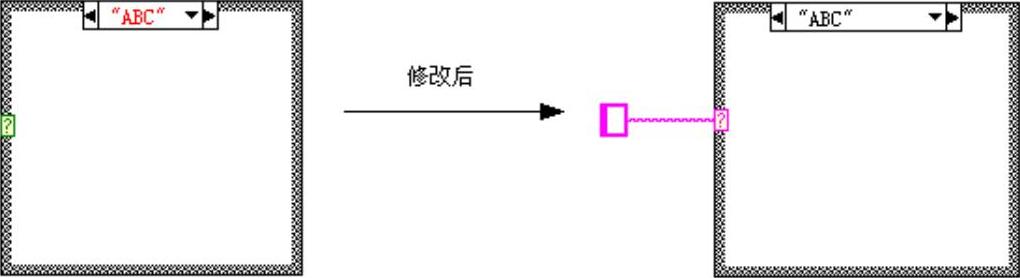

输入选择器的值和选择器接线端所连接的对象不是同一数据类型，则该值将变成红色，在结构执行之前必须删除或编辑该值，否则将不能运行，若修改可以连接相匹配的数据类型，如图5-25所示。同样由于浮点算术运算可能存在四舍五入误差，因此浮点数不能作为选择器标签的值，若将一个浮点数连接到条件分支，LabVIEW将对其进行舍入到最近的偶数值。若在选择器标签中输入浮点数，则该值将变成红色，在执行前必须对该值进行删除或修改。

图5-24 条件结构

图5-25 选择标签的输入

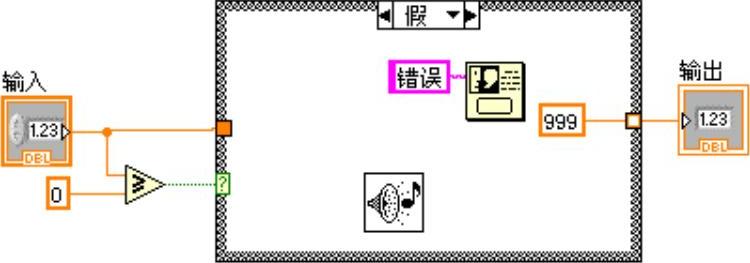

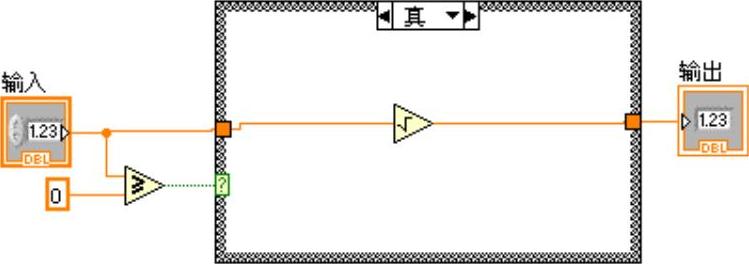

图5-26和图5-27显示了求一个数平方根的程序框图。由于被开方的数需要满足大于或等于零，所以应先判断输入的数是否满足被该开方的条件，可以用条件结构来分两种情况：当大于等于零时，满足条件，运行正常。当小于零时，报告有错误，输出错误代码-1，同时发出蜂鸣声。(https://www.chuimin.cn)

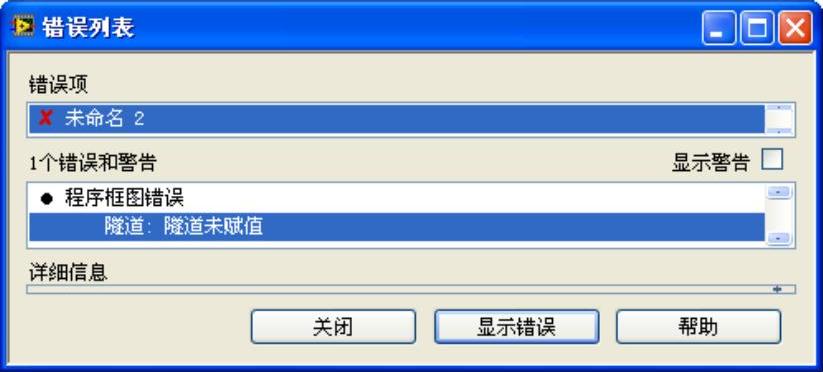

在连接输入和输出时要注意的是，分支不一定要使用输入数据或提供输出数据，但若任何一个分支提供了输出数据，则所有的分支也都必须提供。这主要是因为，条件结构的执行是根据外部控制条件，从其所有的子框架中选择其一执行的，子框架的选择不分彼此，所以每个子框架都必须连接一个数据。对于一个框架通道，子框架如果没有连接数据，那么在根据控制条件执行时，框架通道就没有向外输出数据的来源，程序就会出错。所以在图5-26的程序框图中，即在小于零时，若没给输出赋予错误代码，则程序不能正常运行，因为分支2已经连接了输出数据。这时会提示错误“隧道未赋值”，如图5-28所示。
